Radarsensor
Durch Einstellung der Empfindlichkeit mittels Tasten oder Fernbedienung, kann die Grösse des Erfassungsfeldes verändert
werden.

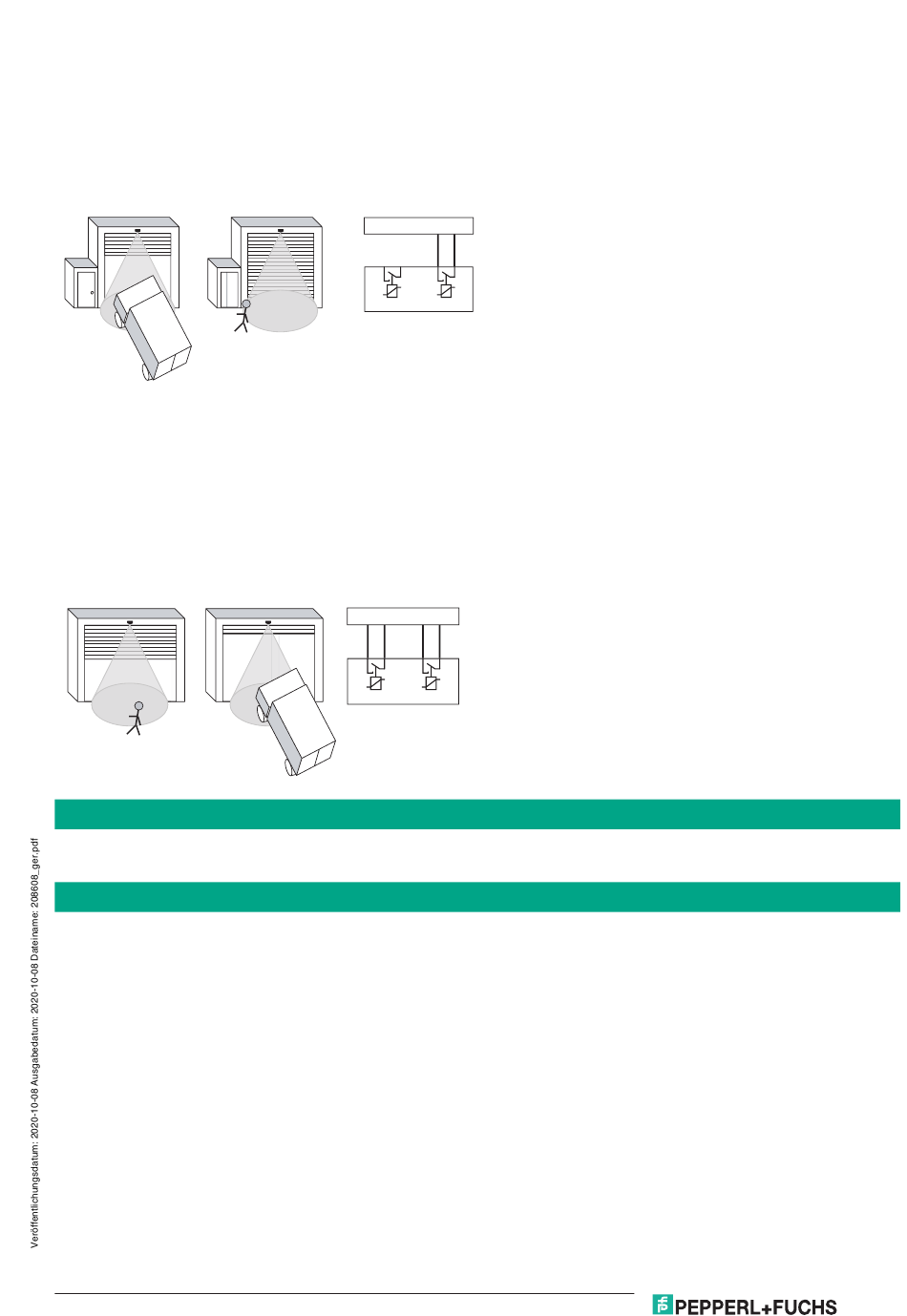

Fahrzeug nähert sich
Fahrzeugrelais schaltet
(LED blinkt schnell
rot/grün)
Tor öffnet
Tor ohne Personeneingang, Torsteuerung mit 2 Eingängen,
Fahrzeugerkennung eingeschaltet, Hauptrelais und Fahrzeugrelais angeschlossen
Person nähert sich
Hauptrelais schaltet
(LED leuchtet rot)
Tor öffnet halb
Zubehör
Weiteres Zubehör finden Sie im Internet unter www.pepperl-fuchs.com
Funktionsprinzip
Radarsensoren sind Mikrowellenscanner und nutzen das Prinzip des Doppler-Radars. Wichtigste Voraussetzung für die
Radarerkennung ist die Bewegung des zu detektierenden Objekts. Die Radarsensoren senden Mikrowellen einer bestimmten
Frequenz aus, um Personen und größere Gegenstände zu erfassen, die sich im vorgegebenen Geschwindigkeitsbereich des
Radarsensors bewegen.
Die vom Sender ausgestrahlten Mikrowellen werden vom Boden und andere Flächen auf den Empfänger zurückreflektiert.
Erfolgt keine Bewegung in der zu überwachenden Zone, sind Sender- und Empfangsfrequenz identisch. Es erfolgt keine
Detektion. Bewegen sich Personen, Tiere oder Gegenstände in der zu überwachenden Zone, ändert sich die reflektierende
Frequenz und löst damit eine Detektion aus.
Auf der Basis der neuesten 24-GHz-Technologie mit integrierter Mikroprozessorsteuerung sorgen sie für hohe Zuverlässigkeit
auch unter schwierigen Einsatzbedingungen. Die 24-GHz-Frequenz im sogenannten K-Band ist von der CETECOM weltweit für
dieses Anwendungsfeld reserviert.
Die Sensoren der Serie RMS-G können mit intelligenten Funktionen den unterschiedlichsten Anforderungsprofilen flexibel
begegnen. Die Querverkehrsausblendung ist so konfigurierbar, dass das Tor nur öffnet, wenn sich Fahrzeuge oder Personen
auf das Tor zu bewegen während vorbeilaufende Passanten ignoriert werden.
Mit der Richtungserkennung kann man den Öffnungsimpuls in Abhängigkeit von der Bewegungsrichtung auslösen. Je nach
Einstellung werden nur Bewegungen zum Sensor hin oder von ihm weg erfasst.
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
