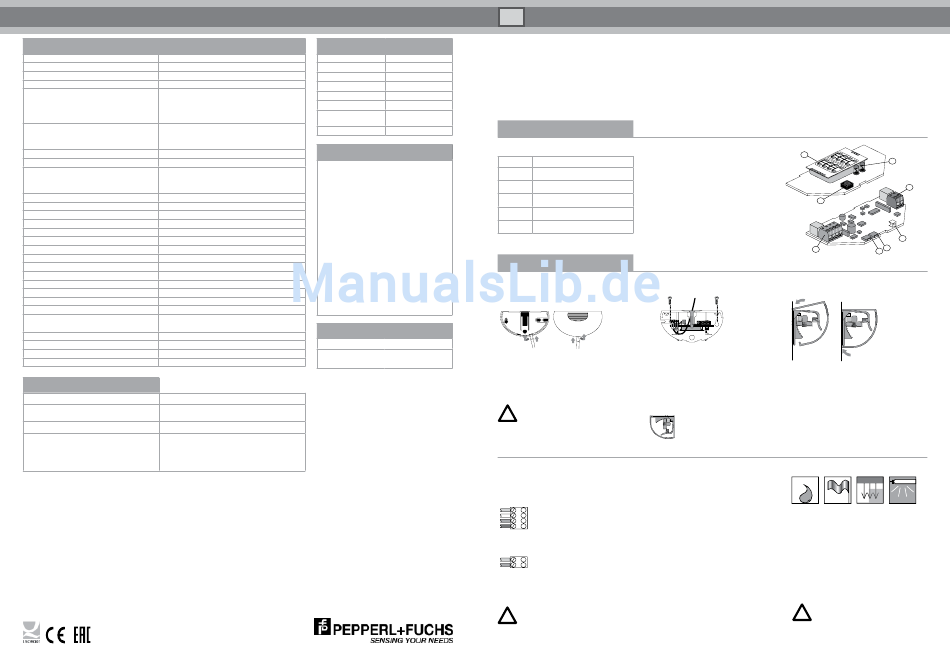

Technische Daten
Funktionsprinzip
Mikrowellenmodul
Detektionsgeschwindigkeit
min. 0,1 m/s
Kennzeichnung
CE
Neigungswinkel
0 - 40° in 5°-Schritten
Erfassungsbereich
6000 x 7000 mm (BxT) bei 5000 mm Montage-
höhe und 30° Neigungswinkel
5000 x 8000 mm (BxT) bei 7000 mm Montage-
höhe und 30° Neigungswinkel
Arbeitsfrequenz
24,15 GHz - 24,25 GHz K-Band
FCC (NA-Version): 24,075 GHz - 24,175 GHz
K-Band
Betriebsart
Radarbewegungsmelder
Funktionsanzeige
LED rot/grün
Bedienelemente
2 Tasten zur Programmierung von Richtungs-
erkennung, Fahrzeugerkennung, Schaltungsart,
Feldgröße, Einsteller für Abfallzeit
Betriebsspannung
12 - 36 V DC / 12 - 28 V AC
Leerlaufstrom
< 50 mA bei 24 V DC
Leistungsaufnahme
< 1 W
Schaltungsart
aktiv/passiv
Signalausgang
2 Relaisausgänge Schließer/Öffner
Schaltspannung
max. 48 V AC / 48 V DC
Nennleistung
max. 0,5 A AC / 1 A DC
max. Schaltstrom
1 A
Schaltleistung
max. 24 W / 60 VA
Abfallzeit
0,2 s - 5 s einstellbar
Umgebungstemperatur
-20° C bis +60° C / 253 - 333 K
Relative Luftfeuchtigkeit
max. 90 %, nicht kondensierend
Montagehöhe
max. 7000 mm
Schutzart
IP 54
Anschluss
Steckschraubklemmen 4-polig,
8 m Anschlusskabel 2- und 4-polig
Material Gehäuse
Polycarbonat (PC), ABS
Masse
120 g
Sendeleistung (EIRP)
< 20 dBm
Abmessungen ohne Befestigungsteile
123 mm (B) x 65 mm (H) x 57 mm (T)
Störungen beheben
Störung
Störung beheben
Tor wird detektiert.
Feldgröße verringern.
Neigungswinkel ändern.
LED leuchtet nicht.
Keine Spannung, Gerät defekt.
Fernbedienung reagiert nicht
Gerät ist gesperrt. Betriebsspannung ausschalten
und wieder einschalten. Sensor ist 30 Minuten lang
ohne Code konfigurierbar.
Batterie der Fernbedienung prüfen.
Pepperl+Fuchs GmbH ist gemäß ISO 9001 zertifiziert.
für RMS-G-RC
Kurzanleitung: Radarbewegungsmelder zur Detektion von Objekten für automatische Tore
Werkseinstellungen
Funktion
Einstellung
Allgemeine Informationen zu Ihrer Sicherheit
Feldgröße
Fernbedienung: 8
Dieses Gerät darf nur von geschultem, qualifiziertem Personal installiert und gewartet werden.
Neigungswinkel
15°
Beachten Sie die Sicherheitsanforderungen nach EN 60950-1. Betreiben Sie den Sensor nur mit einer SELV-Versorgung mit einer begrenzten
Richtungserkennung
vorwärts
Leistungsabgabe von maximal 100 W. Nutzen Sie z. B. eine Schmelzsicherung mit T2,5 A, um die Leistungsabgabe zuverlässig zu begrenzen.
Abfallzeit
1 s
Relaiskontakt
Schließer, aktiv
Querverkehrs -
Fernbedienung:
ausblendung
mittel
Fahrzeugerkennung
mittel
Lieferumfang
Konformitäten
EU-Konformität: Hiermit erklärt die
Pepperl+Fuchs GmbH, dass der Funkanla-
gentyp RMS-G-RC der Richtlinie 2014/53/EU
entspricht.
Die vollständige Konformitätserklärung kann
unter www.pepperl-fuchs.com abgerufen
werden.
US-Konformität: Das Produkt RAVE-D-NA ist
konform mit den FCC-Regeln Teil 15.
ACHTUNG! Die EU-konformen Geräte dürfen
nicht in den USA und die US-konformen Geräte
dürfen nicht in Europa in Verkehr gebracht
werden!
Zubehör
RMS Remote Control
Fernbedienung
RMS Weather Cap
Montageset und
Wetterschutzhaube
World Headquarters
Pepperl+Fuchs GmbH, Lilienthalstraße 200
68307 Mannheim - Germany
Radar anschließen
E-Mail: FA-info@de.pepperl-fuchs.com
Kabel wie folgt an Anschlussklemme anschließen:
USA Headquarters
Pepperl+Fuchs Inc. Twinsburg. USA
Speisung/Hauptrelais
E-Mail: FA-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd. Singapore 139942
E-Mail: FA-info@sg.pepperl-fuchs.com
Fahrzeugrelais
www.pepperl-fuchs.com
DOCT-1603H
Artikelnr. 215077 02/2018

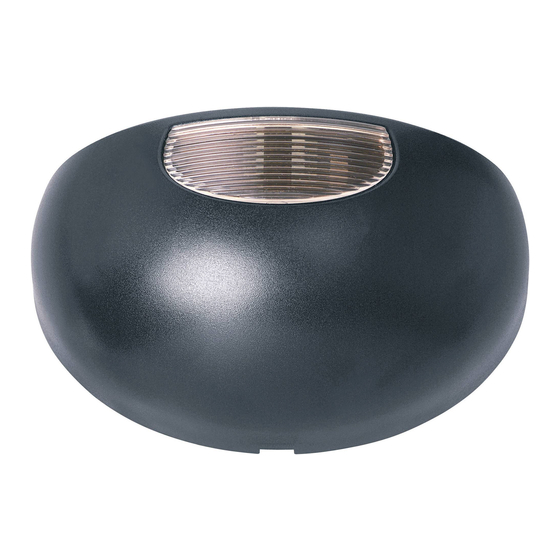

RMS-G-RC · RMS-G-RC-NA
Produktinformation
Bedienelemente
Menge
Bezeichnung
Antenne
1
RMS-G-RC
IR-Empfänger
IR-Sender
1
Anschlusskabel mit Stecker
Anschlussklemme (Speisung/Hauptrelais)
1
Bohrschablone als Aufkleber
Anschlussklemme (Fahrzeugrelais)
2
Schrauben für die Montage
Programmiertaste / Menü
Programmiertaste / Wert
1
Montageanleitung
LED (rot/grün)
Montage
Gerät öffnen
Gerät befestigen
Öffnung mit dem Schraubendreher in die
1.
1.
Bohrschablone aufkleben und gemäß
vorgesehene Öffnung einfahren und Haube
Anweisungen bohren.
vorsichtig aufdrücken.
Kabel durch vorgesehene Öffnung
2.
2.
Haube nach oben klappen und vorn weg-
ziehen.
ziehen.
3.
Bodenplatte mit Schrauben befestigen
(Schrauben sind im Gehäuse).
!
Gehäuse nicht von oben öffnen.
Inbetriebnahme
Entfernen Sie vor dem Einschalten des Ge-
rätes alle Gegenstände aus dem Torbereich,
die nicht in die übliche Umgebung des Tores
Speisung AC/DC (braun)
gehören.
1
2
Speisung AC/DC (grün)
3
4
Hauptrelais (weiß)
Nach dem Anlegen der Betriebsspannung
Hauptrelais (gelb)
wird die Hardware und Software
initialisiert. Diese Initialisierungszeit dauert
ca. 10 Sekunden. Die LED blinkt rot/grün.
Fahrzeugrelais (grau)
1
Danach Radar einstellen. Einstellungen
2
Fahrzeugrelais (rosa)
durch Abschreiten überprüfen.
Verwenden Sie gemäß UL508 zwischen Gerät
!
und Stromversorgung eine träge Sicherung mit 2,5 mA.
1
2
4
Gerät schließen
click
Haube von oben einsetzen
und aufdrücken, bis sie einrastet.
Deckenmontage ist mit RMS Weather Cap möglich
(siehe Zubehör)
Einbauweise
•
Radar vor Regen schützen*.
•
Bewegte Objekte im Detektionsfeld
vermeiden (Ventilatoren, Pflanzen,
Bäume, Fahnen).
•
Radar nicht verdecken.
Mechanisch bewegte Antriebsteile
können den Radar beeinflussen.
•
Neonlampen im Detektionsfeld vermeiden.
* Der Einbau des RMS Weather
!
Cap wird empfohlen
(siehe Zubehör).
Deutsch
3
5
8
7
6
