Afstelwerkzaamheden
5.2

Instellen van het grijpbereik

De instelling van het grijpbereik moet aan beide zijden van de machine op dezelfde manier worden
ingesteld. Anders bestaat gevaar voor afglijden van het te grijpen element. Gevaar voor ongevallen!
De aanpassing van het grijpbereik aan de overeenkomstige buisbuitendiameter wordt als volgt uitgevoerd:
1. Het meten van de buitendiameter van de pijp
2. Verwijder de stift (zie detailafbeelding in Afb. 2) van de stelhendel (C).
3. Verwijder de afstelhendel (C) uit het apparaat (fig. 2).
4. Draai de borgklep (D) op de stelschroef (E) naar boven.
5 Stel het grijpbereik af op het te grijpen materiaal (betonbuis) met behulp van de stelslinger (C) en de
stelschroeven (E) (Afb. 3).
6. Draai de borgklep (D) op de stelschroef (E) naar beneden.

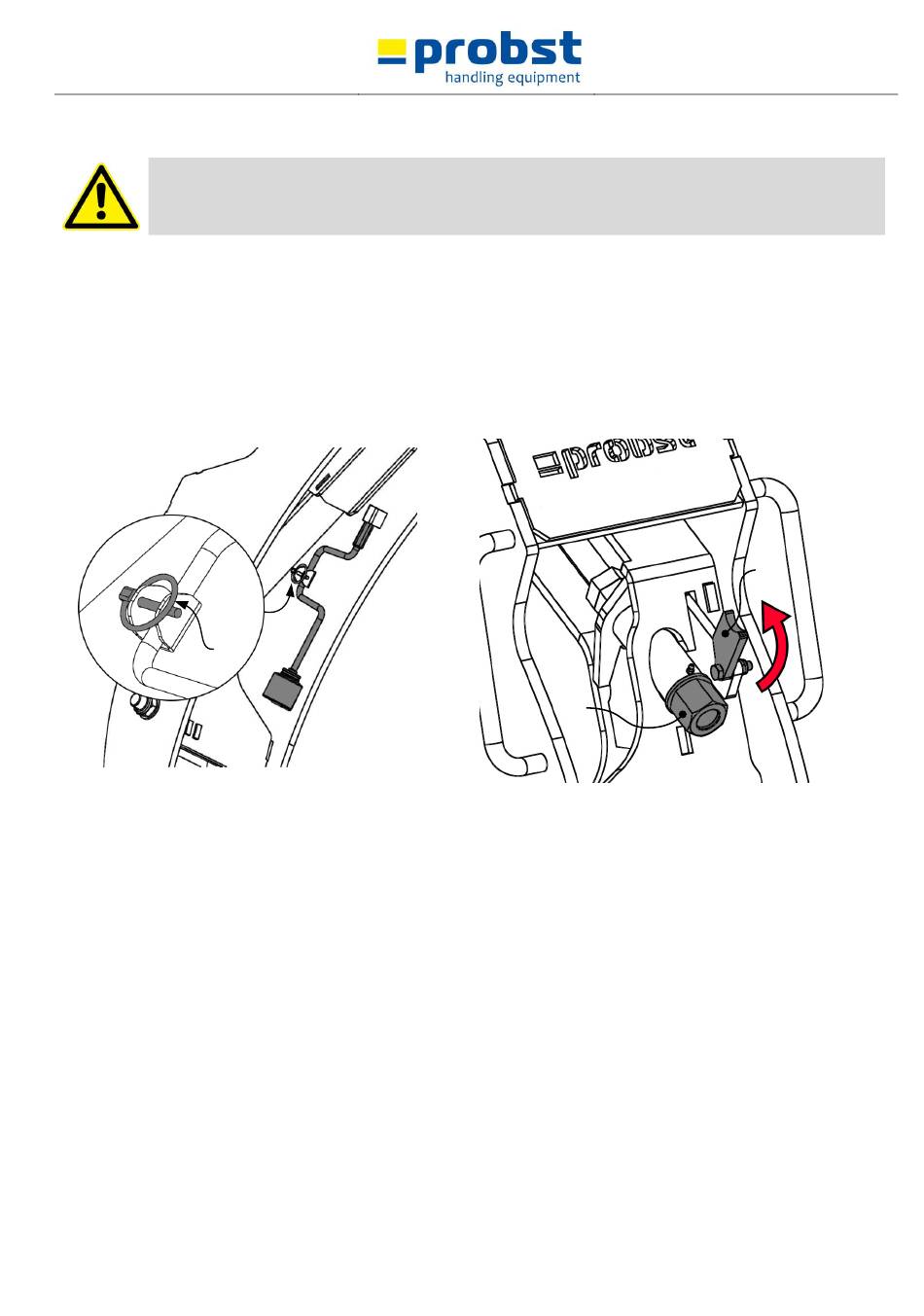

C
