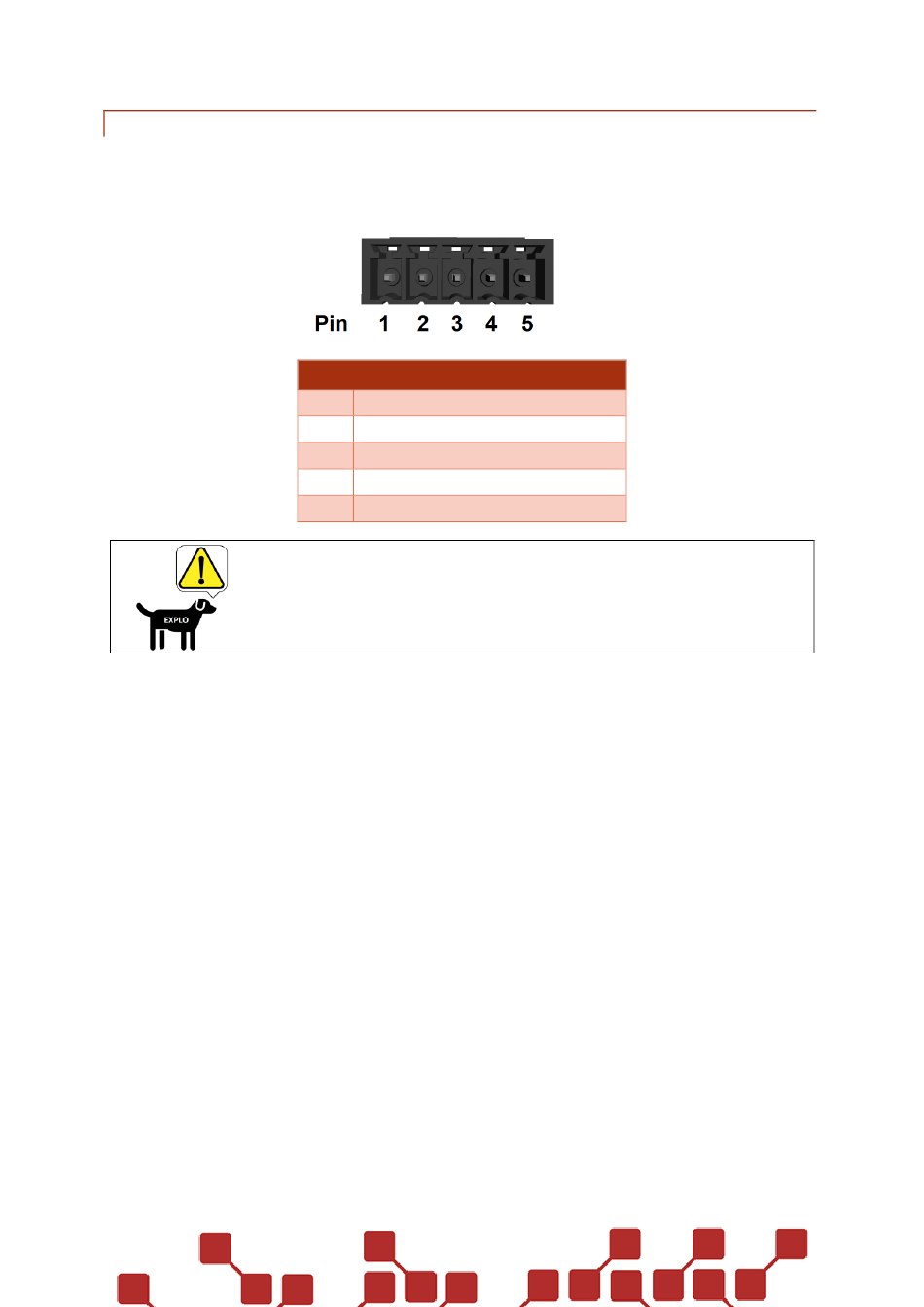

2.3.6 PROGRAMMIERBUCHSE
Mithilfe eines optional erhältlichen Bootloader-Kabels können über die Programmierbuchse ein
Firmware-Update des Empfängers, oder Änderungen mit der Stepper-Software durchgeführt werden.
Die Pin-Belegung der Buchse lautet wie folgt:
Über Pin 2 und Pin 3 kann der Empfänger mit einer externen
Spannungsquelle von 9 bis 12VDC versorgt werden. Das
Anschließen der externen Spannungsquelle an diese Pins
Pinbelegung RX2-5K
Pin 1
Nicht verbunden
Pin 2
+9 bis 12VDC (externe Versorgung)
Pin 3
GND
Pin 4
RX
Pin 5
TX
schaltet das Gerät automatisch ein.
9
