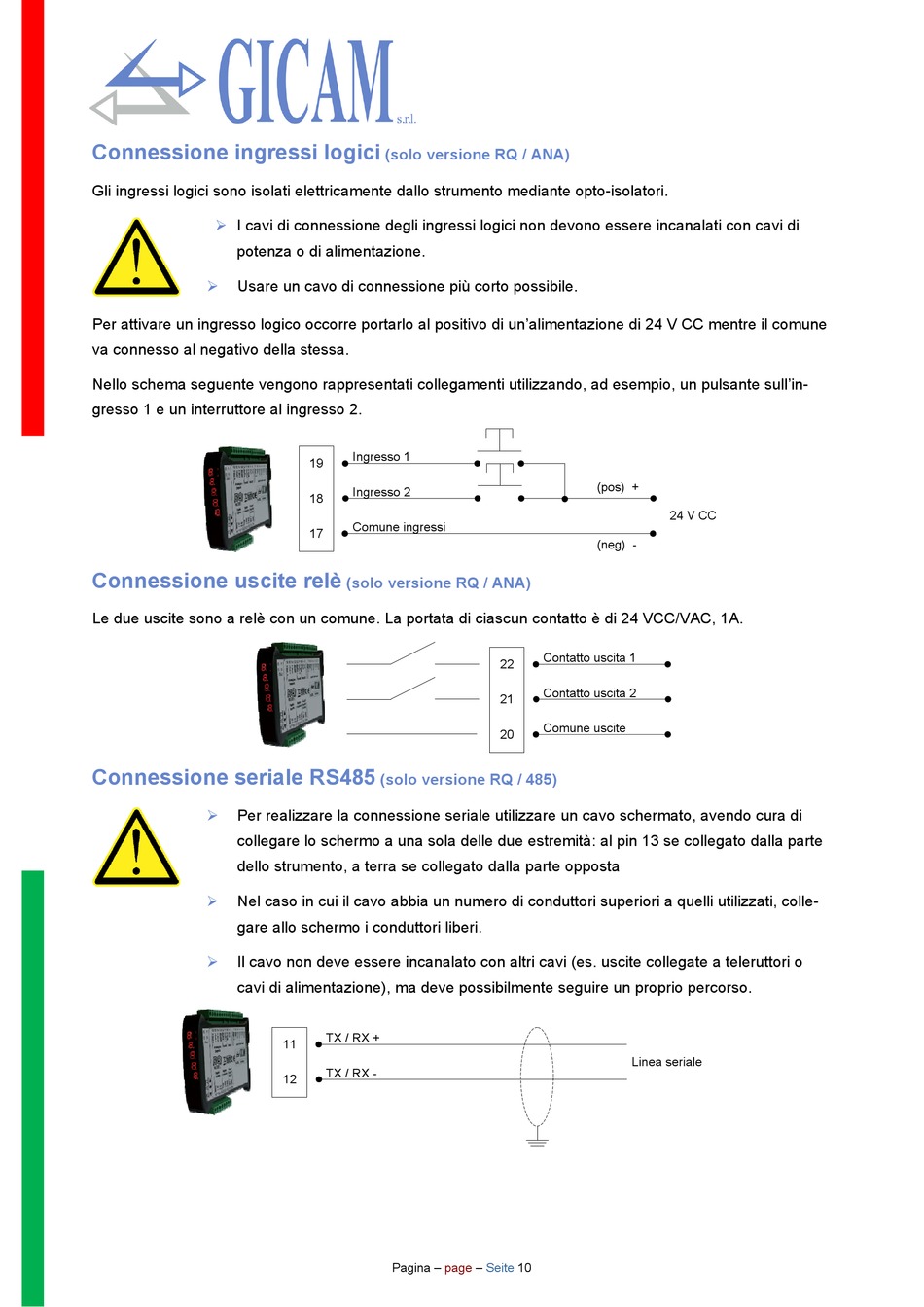

Connessione ingressi logici
Gli ingressi logici sono isolati elettricamente dallo strumento mediante opto-isolatori.
 I cavi di connessione degli ingressi logici non devono essere incanalati con cavi di
potenza o di alimentazione.
 Usare un cavo di connessione più corto possibile.
Per attivare un ingresso logico occorre portarlo al positivo di un'alimentazione di 24 V CC mentre il comune
va connesso al negativo della stessa.
Nello schema seguente vengono rappresentati collegamenti utilizzando, ad esempio, un pulsante sull'in-
gresso 1 e un interruttore al ingresso 2.
Connessione uscite relè
Le due uscite sono a relè con un comune. La portata di ciascun contatto è di 24 VCC/VAC, 1A.
Connessione seriale RS485
 Per realizzare la connessione seriale utilizzare un cavo schermato, avendo cura di
collegare lo schermo a una sola delle due estremità: al pin 13 se collegato dalla parte
dello strumento, a terra se collegato dalla parte opposta
 Nel caso in cui il cavo abbia un numero di conduttori superiori a quelli utilizzati, colle-
gare allo schermo i conduttori liberi.
 Il cavo non deve essere incanalato con altri cavi (es. uscite collegate a teleruttori o
cavi di alimentazione), ma deve possibilmente seguire un proprio percorso.
(solo versione RQ / ANA)
Ingresso 1
19
Ingresso 2
18
Comune ingressi
17
(solo versione RQ / ANA)
(solo versione RQ / 485)
TX / RX +
11
TX / RX -
12
Pagina – page
(pos) +
(neg) -
Contatto uscita 1
22
Contatto uscita 2
21
Comune uscite
20
Linea seriale
– Seite 10
24 V CC
