Skyrc B6 nano Bedienungsanleitung

nano
Professional Balance Charger / Discharger
Bedienungsanleitung
Sk100134
EINLEITUNG
Herzlichen Glückwunsch zum Kauf Ihres SkyRC B6 nano. Die
Bedienung und die Benutzeroberfläche wurden so optimiert, dass
das Gerät schnell in Betrieb genommen werden kann. Dank der
App-Funktion kann die Bedienung erheblich erweitert werden.
Weitere Funktionen und erweiterte Einstellungen stehen in der
kostenlosen App zur Verfügung.
Es sind mehrere Sicherheitsschutzeinrichtungen implementiert,
z. B. Verpolungsschutz, Ladezeit-, und Ladekapazitätsgrenze.Der
Betrieb eines Multi-Akkuladegeräts erfordert bestimmte
Kenntnisse des Benutzers. Bitte lesen Sie diese ANLEITUNG,
WARNUNGEN und SICHERHEITSHINWEISE komplett durch,
bevor Sie das Ladegerät verwenden. Es besteht bei
Fehlbedienung von Akkus Brand- oder Explosionsgefahr.Wir
wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen
Ladegerät.
PACKUNGSINHALT

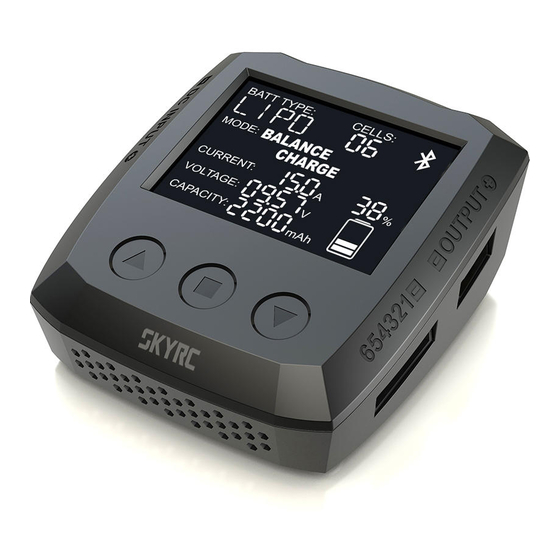

SkyRC B6 nano Lader
Bitte lesen Sie diese ANLEITUNG, WARNUNGEN und
SICHERHEITSHINWEISE komplett durch, bevor Sie das
Ladegerät verwenden. Es besteht bei Fehlbedienung von Akkus
Brand- oder Explosionsgefahr. Oder benutzen Sie dieses Produkt
bitte zusammen mit einem Spezialisten!
DC Eingangsbuchse
DC 9-32V
[Version 1.20]
Xt60 Verbindungskabel
LCD Display
Decrease/Verringern
Taste
Start / Stop Taste
Increase/Erhöhen
Taste
Ladeausgangsbuchse
Balancerbuchse
Smart Phone App Steuerung (für iOS und Android)
Die kostenlose SkyCharger-App bietet zahlreiche Funktionen und erweiterte
Einstellungen, die die Benutzererfahrung vom B6 nano enorm verbessern.
Interner Balancer
Wenn das Balancer-Kabel angeschlossen ist, balanciert der B6 nano Ihre
Lithiumbatterien beim Laden oder Entladen.
Geeignet für verschiedenste Arten von Akkus
Das B6 nano ist für verschiedene Akkutypen geeignet, wie z. B. LiPo, NiMH,
Pb und neueste LiHV-Batterien.
Schnellladung und Storage Modus für Lithium Akkus
Mit der optimierten Software können die voreingestellten Modi unterschiedlichen
Ladevorgängen entsprechen, "Fast Charge" verkürzt die Ladedauer, während
"Storage" die Spannung Ihres LiPo Akkus auf optimale Lagerspannung bringt
und dadurch dessen Lebensdauer deutlich erhöht.
Delta Peak Abschaltung für NiMH/NiCd Akkus
Das automatische Abschaltprogramm basiert auf dem Prinzip der Delta-Peak
Spannungserkennung. Wenn die Spannung des Akkus den Grenzwert
übersteigt, wird der Prozess automatisch beendet.
Zyklisches Laden / Entladen
1-5 zyklische Ladungen/Entladungen werden dynamisch wiederholt. Dies dient
zum Auffrischen der Akkus und zur Harmonisierung der einzelnen Zellen-
spannungen.
Kapazitätsgrenze*
Die Ladekapazität wird immer über den Ladestrom multipliziert mit der Zeit be-
rechnet. Wenn die Ladekapazität den Grenzwert überschreitet, wird der Prozess
automatisch beendet. Der Benutzer kann den max. Wert selbst einstellen.
Prozesszeit-Limit*
Sie können die maximale Prozesszeit beschränken um defekte auszuschließen.
Terminal Voltage Control (TVC)*
Das Ladegerät ermöglicht dem Benutzer, den Endwert der Spannung zu ändern.
(Nur für erfahrene Benutzer)
*Diese Funktion ist nur in der SkyCharger-App verfügbar.
WARNUNGEN UND SICHERHEITSHINWEISE
Diese Warnungen und Sicherheitshinweise sind unbedingt zu
beachten. Bitte folgen Sie strikt den Anweisungen für ein Maximum
an Sicherheit. Im Falle der Nichtbeachtung kann der Lader oder Akku
zerstört werden und kann zu einem Brand führen.
Lassen Sie das Ladegerät niemals unbeaufsichtigt so lange es
angeschlossen ist. Im Falle einer Fehlfunktion stoppen Sie umgehend
den Lade- oder Entladeprozess.
Schützen Sie den Lader vor Staub, Feuchtigkeit, Regen. Wärme,
direkter Sonneneinstrahlung und Vibrationen. Nicht fallen lassen.
Die erlaubte DC Eingangsspannung beträgt 9~32V DC
Lader und Akkus nur auf einer feuerfesten, ebenen und nicht leitenden
Unterlage betreiben. Niemals auf einem Autositz, Teppich o.ä. Material
ablegen. Brennbares, leicht entflammbares Material aus der
Arbeitsumgebung fernhalten.
Stellen Sie sicher das die Akku-Spezifikationen für Laden und Entladen
mit den entsprechenden Anforderungen des Laders übereinstimmen. Ein
falsches Setup oder Programm kann das Ladegerät oder den Akku
beschädigen oder zerstören. Es kann durch Überladung zu Feuer führen!
Standard Akku Parameter
LiIon
LiPo
Nenn-
3.7V/Zelle 3.6V/Zelle
spannung
Max. Lade-
4.2V/Zelle 4.1V/Zelle
spannung
Lager-
3.8V/Zelle 3.7V/Zelle
spannung
Max. Schnell-
≦1C ≦1C
ladung
Min. Entlade-
3.0-3.3V 2.9-3.2V
spannung
/Zelle /Zelle
Stellen Sie sicher das die Spannungen für Laden und Entladen mit den
entsprechenden Anforderungen übereinstimmen. Ein falsches Setup oder
Programm wird das Ladegerät oder der Akku beschädigt oder zerstören und
es kann zu Feuer und Explosion führen!
Versuchen Sie niemals folgende Akkutypen zu laden oder zu entladen!
Akkupacks, die aus verschiedenen Typen von Zellen bestehen
(einschließlich verschiedener Hersteller).
Akkus, die bereits vollständig aufgeladen oder gering entladen sind .
Nicht wiederaufladbare Batterien (Explosionsgefahr).
Akkus die eine andere Ladetechnik als von NiCd, NiMH, LiPo oder Pb, Blei
erfordern.
Eine defekte oder beschädigte Zelle oder Pack
Einen Akku-Pack der mit einer integrierten Ladeschaltung oder einer
Schutzschaltung ausgestattet ist.
Akkus die in einem Gerät installiert sind oder mit anderen Komponenten
verbunden sind.
Akkus, die nicht ausdrücklich vom Hersteller für die Ströme die das
Ladegerät liefert, zugelassen sind.
FEATURES
LiFe LiHV
NiCd NiMH
3.3V/Zelle 3.7V/Zelle 1.2V/Zelle 1.2V/Zelle
3.6V/Zelle 4.35V/ 1.5V/Zelle 1.5V/Zelle
Zelle
3.3V/Zelle 3.85V/ n/a n/a
Zelle
≦4C
≦1C
1C-2C 1C-2C
2.6-2.9V 3.1-3.4V 0.1-1.1V 0.1-1.1V
/Zelle /Zelle /Zelle /Zelle
Pb
2.0V/Zelle
2.4V/Zelle
n/a
≦0.4C
1.8V
/Zelle
