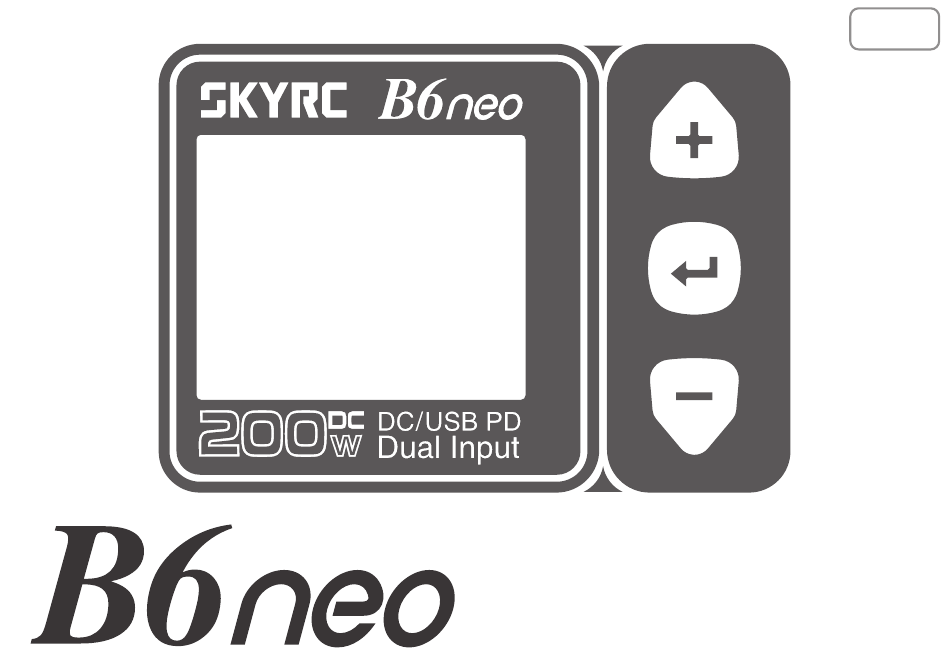

- Seite 1 V1.1 Intelligentes Ladegerät Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Einführung --------------------------------------------------------------------------------------------1 Überblick ----------------------------------------------------------------------------------------------2 Lieferumfang -----------------------------------------------------------------------------------------3 Technische Daten -----------------------------------------------------------------------------------4 Achtung------------------------------------------------------------------------------------------------6 Standardparameter von Akkus ------------------------------------------------------------------8 Lithium-Akku-Programm (LiPo/Lilo/LiFe/LiHV) -------------------------------------------- 14 NiMH/NiCd-Akku-Programm ------------------------------------------------------------------- 17 Pb-Blei-Säure-Akku-Programm --------------------------------------------------------------- 21 DC-Stromversorgung ---------------------------------------------------------------------------- 24 Spannungskalibrierung -------------------------------------------------------------------------- 26 Akku-Spannungsmessgerät -------------------------------------------------------------------- 27 Akku-Widerstandsmessgerät ------------------------------------------------------------------ 28 Firmwareaktualisierung-------------------------------------------------------------------------- 29 Fehler und Warnhinweise ----------------------------------------------------------------------- 30 Systemeinstellungen ----------------------------------------------------------------------------- 31 KONFORMITÄTSERKLÄRUNG -------------------------------------------------------------- 32... -
Seite 3: Einführung
Ladegeräts vertraut zu machen. Daher ist es äußerst wichtig, dass Sie die Bedienungsanleitung sowie sämtliche Warn- und Sicherheitshinweise vor der Verwendung des B6neo sorgfältig lesen. Wir hoffen, dass Sie das B6neo viele Jahre zu ihrer vollsten Freude und Zufriedenheit begleiten wird. -
Seite 4: Überblick
Überblick PD INPUT 123456 DC IN 10-28V - 2 -... -
Seite 5: Lieferumfang
Hauptanschluss, DC-Ausgang erhöhen usw. usw. Die Auswahl bestätigen, aktuelles DC Eingang, 10,0 - 28,0 V/12 A Programm beenden, Einstellungen aufrufen usw. Nach unten scrollen, Strom PD-Eingang, muss der PD3.0- verringern usw. Spezifikation entsprechen Lieferumfang 1*SkyRC B6neo Ladegerät 1*Kurzanleitung - 3 -... -
Seite 6: Technische Daten
Technische Daten Punkt Option Technische Daten 10,0 - 28,0 V Eingangsspannung PD3.0/QC 12,0 - 20,0 V 12 A Eingangsstrom 200 W Max. Ausgangsleistung 80 W LiPo/LiFe/LiIon/LiHV Balance CHG, Laden, Speichern, Entladen Laden, Re-Peak, CYCLE_C_D, CYCLE_D_C, NiMH/NiCd Entladen Arbeitsmodus Normal, AGM-Laden, Kaltladen, Entladen DC-Stromversorgung 5,0 - 27,0 V, 1,0 - 10,0 A - 4 -... - Seite 7 LiPo/LiFe/LiIon/LiHV 1S - 6S Akkutyp/Zellen NiMH/NiCd 1S - 15S 3S/6S LiPo/LiFe/LiIon/LiHV 0,2 A - 10,0 A Ladestrom NiMH/NiCd 0,2 A - 10,0 A 0,2 A - 10,0 A Strom 0,1 A - 2 A Entladestrom Leistung Max. 24 W (± 10 %) basierend auf 6S (4,2 V/Zelle) Balance-Strom LiPo/LiFe/LiIon/LiHV Max.
-
Seite 8: Achtung
Achtung Das B6neo ist nicht für Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis bestimmt, es sei denn, sie werden bei der Verwendung des Ladegeräts von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder unterwiesen. - Seite 9 Laden Sie einen Akku niemals, wenn das Kabel des Ladegeräts eingeklemmt oder kurzgeschlossen ist. Schließen Sie das Ladegerät niemals an, wenn das Netzkabel eingeklemmt oder kurzgeschlossen ist. Versuchen Sie niemals, das Ladegerät zu zerlegen oder ein beschädigtes Ladegerät zu verwenden. Verwenden Sie das Ladegerät immer mit dem richtigen Lade- und Entladeprogramm.
-
Seite 10: Standardparameter Von Akkus
Standardparameter von Akkus LiPo Lilon LiFe LiHv NiMH NiCd 3,7 V/ 3,6 V/ 3,3 V/ 3,8 V/ 1,2 V/ 1,2 V/ 2,0 V/ Nennspannung Zelle Zelle Zelle Zelle Zelle Zelle Zelle 4,2 V/ 4,1 V/ 3,6 V/ 4,35 V/ 1,5 V/ 1,5 V/ 2,4 V/ Max. - Seite 11 Standardparameter von Akkus Durchlaufen Sie die Menüs und erhöhen Sie den Parameterwert. Geben Sie die Einstellung ein, bestätigen Sie die Auswahl, beenden Sie den Vorgang oder kehren Sie zum vorherigen Bildschirm zurück. Durchlaufen Sie die Menüs und verringern Sie den Parameterwert. - 9 -...
-
Seite 12: Anschließen An Eine Stromquelle
Standardparameter von Akkus 1. Anschließen an eine Stromquelle Es gibt zwei Eingangsoptionen für das SkyRC B6neo: DC 10,0 - 28,0 V und PD3.0 12,0 - 20,0 V. PD INPUT DC IN 10-28V Anschluss an eine Anschluss an eine Stromversorgung mit Stromquelle mit DC 10,0 - 28,0 V. - Seite 13 1) Anschluss von Lithium-Akkus mit Balance-Adapter Aus Sicherheitsgründen wird dringend empfohlen, Lithium-Akkus (LiPo, Lilon, LiFe und LiHV) im Balance-CHG-Modus zu laden, es sei denn, das Akku verfügt über kein Balance-Kabel. Das an dem Akku befestigte Balance-Kabel muss so an das Ladegerät angeschlossen werden, dass das schwarze Kabel mit der Minusmarkierung übereinstimmt.
- Seite 14 2) Anschluss von NiMH/NiCd- oder Pb-Akkus Technische Daten Akkutyp Betriebsmodus Beschreibung Zum Laden des Lithium-Akkus im Balance-Modus, damit die Balance CHG Spannungen der einzelnen Zellen gut ausgeglichen werden können. Das Balance-Kabel muss angeschlossen sein. Zum Laden des Lithium-Akkus ohne angeschlossenes LiPo Charge Balance-Kabel.
- Seite 15 Zum benutzerdefinierten Laden des Pb-Akkus bei niedriger Cold Charge Temperatur. Zum Entladen des Pb-Akkus auf einen bestimmten Wert, der vor Discharge dem Entladen eingestellt werden kann. In dieser Tabelle sehen Sie, welche Vorgänge der B6neo je nach Akkutyp ausführen kann. - 13 -...
-
Seite 16: Lithium-Akku-Programm (Lipo/Lilo/Life/Lihv)
Lithium-Akku-Programm (LiPo/Lilo/LiFe/LiHV) Hier finden Sie ein Flussdiagramm, das Sie durch die Einrichtung des Programms führt. LiPo/6S/Balance CHG Charge Setting eingeben 0.00 Drücken Sie ENTER , um Charge Setting 0.00 auszuwählen; 0.0Wh 00:00:00 Charge Setting Battery Type auswählen LiPo Battery Type: LiPo Drücken Sie ENTER , um das Menü... -
Seite 17: Task Auswählen
Charge Setting Battery Type: LiPo Battery Cell auswählen Battery Cell: 6S(22.2V) Rufen Sie das Menü Battery Cell auf und wählen Sie die Task: Balance CHG entsprechenden Akkuzellen aus. Condition: 4.20V Charge Setting Task auswählen Banlance CHG Battery Type: LiPo Rufen Sie das Menü Task auf und wählen Sie den Charge Battery Cell: 6S(22.2V) Storage... - Seite 18 Charge Setting 9.6A Condition: 4.20V Charge/Discharge Current auswählen 9.7A Charge Current: 10.0A Rufen Sie das Menü Charge/Discharge Current auf und 9.8A Start passen Sie den Lade-/Entladestrom an die jeweilige 9.9A Anforderung an. 10.0A Back Charge Setting Condition: 4.20V Start Charge Current: 10.0A Bestätigen Sie, um das Programm zu starten.
-
Seite 19: Nimh/Nicd-Akku-Programm
LiPo/6S/Balance CHG Stop 22.96 Drücken Sie die Taste ENTER einmal, um das aktuelle 8.73 Programm zu beenden. 50Wh 2235 00:15:08 Schließen Sie den Akku nicht vor dem Einschalten des Ladegeräts an! NiMH/NiCd-Akku-Programm Hier finden Sie ein Flussdiagramm, das Sie durch die Einrichtung des Programms führt. - Seite 20 Charge Setting Battery Type auswählen LiFe Battery Type: LiPo LiHV Drücken Sie ENTER , um das Menü Battery Type Battery Cell: 6S(22.2V) NiMH Task: Balance CHG aufzurufen, und wählen Sie NiMH oder NiCd aus. NiCd Condition: 4.20V Charge Setting Battery Cell auswählen Battery Type: LiPo Rufen Sie das Menü...
- Seite 21 Charge Setting Condition auswählen -4 mV Condition: -5 mV Rufen Sie das Menü Condition auf und passen Sie die Charge Current: -6 mV Abschaltspannung an die jeweilige Anforderung an. Start -7 mV -8 mV Back Charge/Discharge Current auswählen Charge Setting Rufen Sie das Menü...
- Seite 22 Charge Setting Condition: 4.20V Back Charge Current: 10.0A Bestätigen Sie, um das Programm zu starten. Start Back LiPo/6S/Balance CHG Stopp Drücken Sie die Taste ENTER einmal, um das aktuelle 22.96 Programm zu beenden. 8.73 50Wh 2235 00:15:08 Schließen Sie den Akku nicht vor dem Einschalten des Ladegeräts an! - 20 -...
-
Seite 23: Pb-Blei-Säure-Akku-Programm
Pb-Blei-Säure-Akku-Programm Hier finden Sie ein Flussdiagramm, das Sie durch die Einrichtung des Programms führt. LiPo/6S/Balance CHG Charge Setting eingeben 0.00 Drücken Sie ENTER , um Charge Setting 0.00 auszuwählen; 0.0Wh 00:00:00 Charge Setting LiFe Battery Type: LiPo Battery Type auswählen LiHV Battery Cell: 6S(22.2V) NiMH... - Seite 24 Charge Setting Battery Cell auswählen Battery Type: LiPo Rufen Sie das Menü Battery Cell auf und wählen Sie die Battery Cell: 6S(22.2V) entsprechenden Akkuzellen aus. Task: Balance CHG Condition: 4.20V Charge Setting Task auswählen Normal Battery Type: LiPo Scrollen Sie zu Task, rufen Sie das Menü auf und scrollen AGM Charge Sie, um den Arbeitsmodus auszuwählen.
- Seite 25 Charge Setting Charge/Discharge Current auswählen 9.6A Condition: 4.20V Rufen Sie das Menü Charge/Discharge Current auf und 9.7A Charge Current: 10.0A passen Sie den Arbeitsstrom an die jeweilige Anforderung 9.8A Start 9.9A 10.0A Back Charge Setting Start Condition: 4.20V Bestätigen Sie, um das Programm zu starten. Charge Current: 10.0A Start Back...
-
Seite 26: Dc-Stromversorgung
LiPo/6S/Balance CHG Stopp 22.96 Drücken Sie die Taste ENTER einmal, um das aktuelle 8.73 Programm zu beenden. 50Wh 2235 00:15:08 Schließen Sie den Akku nicht vor dem Einschalten des Ladegeräts an! DC-Stromversorgung LiPo/6S/Balance CHG Halten Sie auf der Hauptoberfläche die Taste ENTER 0.00 0.00 einige Sekunden gedrückt, um die Systemeinstellungen... - Seite 27 Charge Setting *Schließen Sie Task Parameters das gewünschte System Setting DC-Gerät an. DC Power Battery Meter Wählen Sie die >DC Power Option DC Power und Voltage: 12.0V stellen Sie dann die Current: 4.2V Ausgangsspannung Start und den Back Ausgangsstrom ein. DC Power Aktivieren Sie nach der Einrichtung die 11.86...
-
Seite 28: Spannungskalibrierung
1. Drücken Sie auf der Hauptoberfläche zweimal die Taste +, um die Oberfläche für den Akkuwiderstand aufzurufen. 2. Schließen Sie den 6S-Akku an das B6neo an. 3. Halten Sie die Tasten ENTER und + gleichzeitig gedrückt, um die Kalibrierungsoberfläche aufzurufen. -
Seite 29: Akku-Spannungsmessgerät
Das B6neo misst die Spannung von Lithium-Akkus auf einfache und bequeme Weise. Verwenden Sie den Balance-Anschluss, um den Lithium-Akku direkt an das B6neo anzuschließen. Das B6neo leuchtet auf und zeigt die Akkuspannung an, ohne eingeschaltet zu sein. - 27 -... -
Seite 30: Akku-Widerstandsmessgerät
Akku-Widerstandsmessgerät LiPo/6S/Balance CHG Schalten Sie das B6neo ein und halten Sie die 0.00 0.00 Taste einige Sekunden gedrückt, um die Systemeinstellungen aufzurufen. 0.0Wh 00:00:00 Scrollen Sie mit zu Battery Meter und schließen Sie den Akku an das B6neo an. Charge Setting Drücken Sie... -
Seite 31: Firmwareaktualisierung
Firmwareaktualisierung 1. Schließen Sie das B6neo über ein USB-C-Kabel an Ihren Computer an; 2. Starten Sie den Charger Master, der die Verbindung automatisch erkennt; 3. Nach erfolgreicher Erkennung klicken Sie darauf, um auf eine neue Version der Firmware zu überprüfen;... -
Seite 32: Fehler Und Warnhinweise
Fehler und Warnhinweise Im Falle einer Störung zeigt das B6neo eine Fehlermeldung an. Fehlermeldung Beschreibung DC-Eingang zu niedrig! DC-Eingangsspannung ist niedriger als voreingestellt! DC-Eingang zu hoch! DC-Eingangsspannung ist höher als voreingestellt! Verbindungsunterbrechung! Der Akku ist möglicherweise defekt! Zellenfehler Die Zellen stimmen nicht überein. -
Seite 33: Systemeinstellungen
Systemeinstellungen Halten Sie auf der Hauptoberfläche die Taste Start einige Sekunden gedrückt, um die Systemeinstellungen aufzurufen. Menü Option Definition Sicherheits-Timer Passen Sie einen Zeitraum für den Programmschutz an. Max. Kapazität Passen Sie den Kapazitätsschutz an. Aufgaben- Erhaltungsladung Aktivieren/deaktivieren Sie die Erhaltungsladung. parameter Haltespannung Back... -
Seite 34: Konformitätserklärung
Überprüfen Sie die aktuellen Systeminformationen. System- Entfällt Drücken Sie ENTER, um zu den Systemeinstellungen informationen zurückzukehren. System- Entfällt Aktualisieren Sie das Ladegerät. aktualisierung Back Entfällt Zurück zur vorherigen Oberfläche. KONFORMITÄTSERKLÄRUNG Das SkyRC B6neo erfüllt sämtliche der einschlägigen und verbindlichen CE-Richtlinien. - 32 -... -
Seite 35: Haftungsausschluss
Dieses Ladegerät ist ausschließlich für die Verwendung mit den in dieser Bedienungsanleitung genannten Akkutypen konzipiert und zugelassen. SkyRC übernimmt keine Haftung für Verletzungen oder Schäden, die sich aus der Verwendung des Ladegeräts für einen anderen als den vorgesehenen Zweck ergeben. Wir sind weder in der Lage, sicherzustellen, dass Sie die in der dem Ladegerät beiliegenden Bedienungsanleitung aufgeführten... -
Seite 36: Intelligentes Ladegerät Dualer Eingang
Intelligentes DC/USB PD Ladegerät Dualer Eingang Hergestellt von SKYRC TECHNOLOGY CO., LTD. Die Bedienungsanleitung kann ohne vorherige www.skyrc.com Ankündigung geändert werden; die aktuelle Version finden Sie auf unserer Website! - 33 -...
