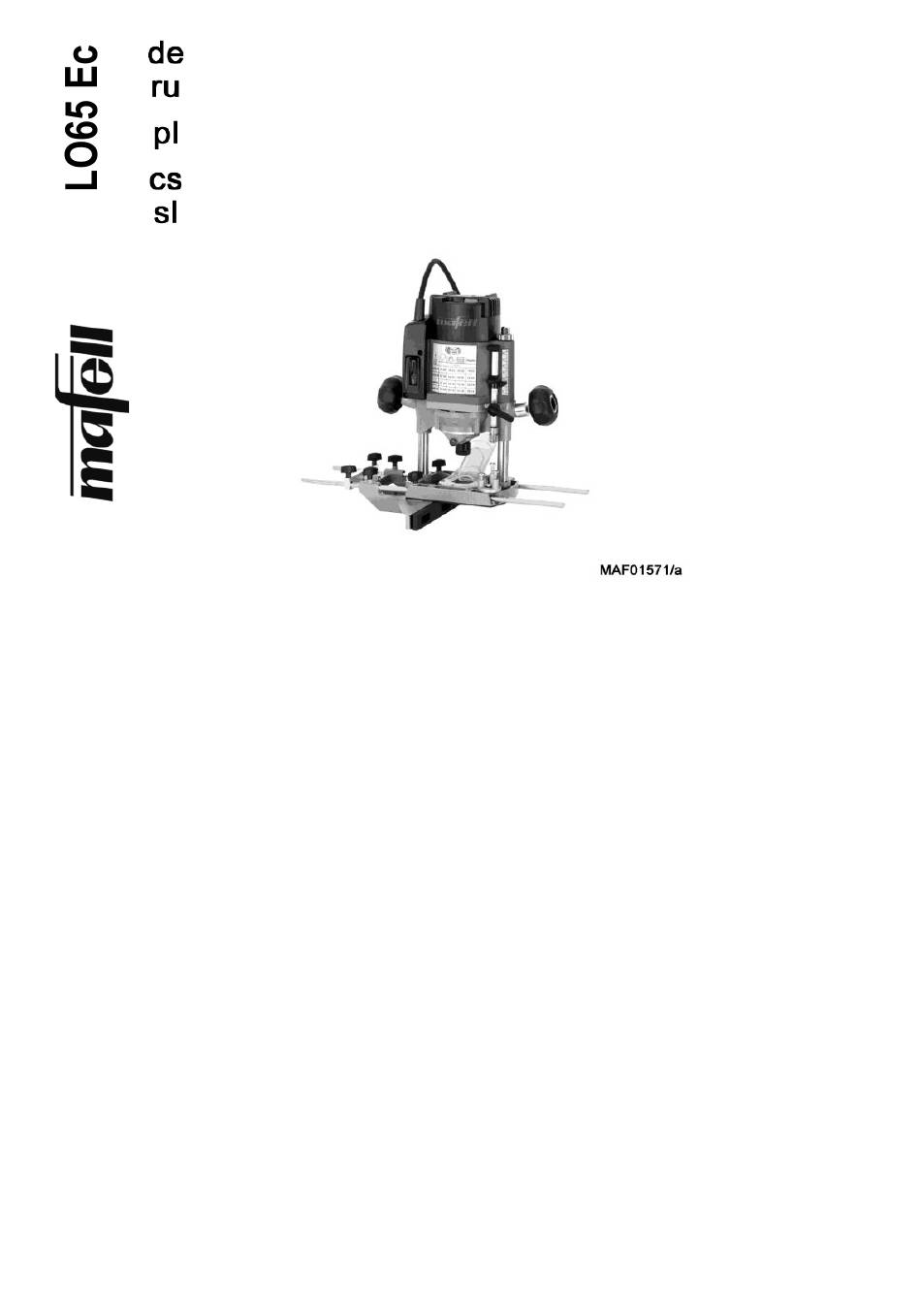

170188.0618/m

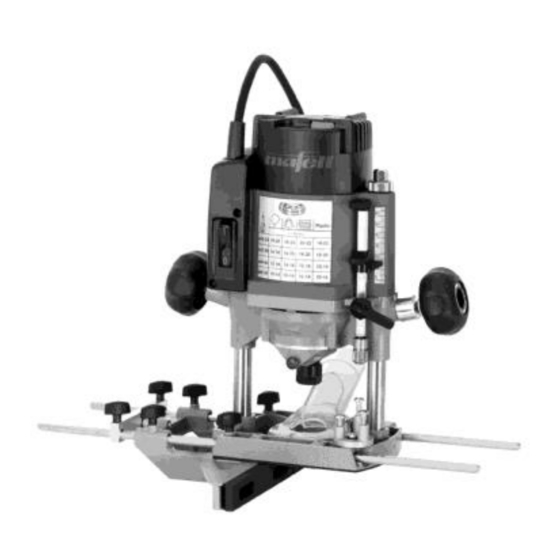

Oberfräse
Дисковая ручная пила
Frezarka
górnowrzecionowa
Horní frézka
Namizni rezkalnik
WARNUNG
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen
verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
ПРЕДУПРЕЖДЕНИЕ
Прочитайте все правила и инструкции по технике безопасности. Несоблюдение этих правил и
инструкций по технике безопасности может привести к поражению электрическим током, возгоранию
и/или другим серьезным травмам. Сохраните все правила и инструкции по технике безопасности
для дальнейшего использования.
OSTRZEŻENIE
Przeczytać wszystkie przepisy bezpieczeństwa i wskazówki. Zaniedbanie przestrzegania przepisów
bezpieczeństwa i wskazówek może prowadzić do porażenia prądem, pożaru i/lub ciężkich zranień. Zachować
wszystkie przepisy bezpieczeństwa i wskazówki na przyszłość.
UPOZORNĚNÍ
Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání bezpečnostních upozornění a pokynů
může způsobit zásah elektrickým proudem, požár a/nebo vážná zranění. Všechna bezpečnostní upozornění
a pokyny si ponechejte pro pozdější použití.
OPOZORILO
Preberite vsa varnostna opozorila in napotke. Neupoštevanje varnostnih opozoril in napotkov lahko
povzroči udar električnega toka, požar in/ali hude telesne poškodbe. Vsa varnostna opozorila in napotke
shranite za prihodnjo uporabo.
Originalbetriebsanleitung
Перевод
оригинальной
поэксплуатации
Tłumaczenie oryginalnej instrukcji obsługi
Překlad původního provozního návodu
Prevod izvirnih navodil za uporabo
5
инструкции
14
24
33
42
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Mafell LO65 Ec
Inhaltszusammenfassung für Mafell LO65 Ec
- Seite 1 170188.0618/m Oberfräse Originalbetriebsanleitung Дисковая ручная пила Перевод оригинальной инструкции поэксплуатации Frezarka Tłumaczenie oryginalnej instrukcji obsługi górnowrzecionowa Horní frézka Překlad původního provozního návodu Namizni rezkalnik Prevod izvirnih navodil za uporabo WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
-
Seite 5: Inhaltsverzeichnis
Deutsch Inhaltsverzeichnis Zeichenerklärung ......................6 Erzeugnisangaben ......................6 Angaben zum Hersteller ....................6 Kennzeichnung der Maschine ..................6 Technische Daten ......................7 Angaben zur Geräuschemission ..................7 Angaben zur Vibration ...................... 7 Lieferumfang ........................7 Bestimmungsgemäße Verwendung ................. 8 Restrisiken ........................8 Sicherheitshinweise ...................... -
Seite 6: Zeichenerklärung
Erzeugnisangaben zu Maschinen mit Art.-Nr. 916901, 916920, 916921, 916922, 916950, 916951, 916955 oder 916960 2.1 Angaben zum Hersteller MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon +49 (0)7423/812-0, Fax +49 (0)7423/812-218 2.2 Kennzeichnung der Maschine Alle zur Identifizierung der Maschine erforderlichen Angaben sind auf dem angebrachten Leistungsschild vorhanden. -
Seite 7: Technische Daten
2.3 Technische Daten Universalmotor funk- und fernsehentstört 230 V~, 50 Hz Aufnahmeleistung Dauerbetrieb 2600 W Frästiefeneinstellung mit Feineinstellung 0 – 65 mm Revolvertiefenanschlag 3 - stufig Werkzeugbefestigung: mit Spannzangen Ø 6 – 12 mm und Ø 1/2” oder mit Adapter für Fräser mit Innengewinde M 12 x 1 (M 10) Leerlaufdrehzahl 10000 –... -
Seite 8: Bestimmungsgemäße Verwendung
Allgemeine Hinweise: 2.7 Bestimmungsgemäße Verwendung - Kinder und Jugendliche dürfen diese Maschine Die MAFELL Oberfräse LO 65 Ec ist ausschliesslich nicht bedienen. Davon ausgenommen sind zum Fräsen von Massivholz und Plattenwerkstoffen Jugendliche unter Aufsicht eines Fachkundigen wie Spanplatten, Tischlerplatten, Kunststoffplatten zum Zwecke ihrer Ausbildung. -
Seite 9: Rüsten / Einstellen
Führungen, stellt einen wichtigen Sicherheitsfaktor dar. Schieben Sie den sauberen Fräserschaft A - Es dürfen nur original MAFELL-Ersatz- und möglichst weit in die geöffnete Spannzange Zubehörteile verwendet werden. Es besteht sonst 510. kein Garantieanspruch und keine Haftung des ... -
Seite 10: Ein- Und Ausbau Des Adapters Für Fräser Mit Innengewinde
Spannzange aus der Überwurfmutter lösen. Durch 5.1.1 Ein- und Ausschalten (siehe Abb. 1) kräftiges Drücken rasten Sie die Spannzange hörbar Gefahr in der Überwurfmutter ein. Maschine nur einschalten, wenn Reinigen Sie vor dem Einbau den der Fräser keinen Kontakt mit dem Frässpindelkonus und die Werkstück hat. -
Seite 11: Arbeitshinweise
5.3.2 Rückhubbegrenzung Händen fest und schalten die Maschine ein. Tauchen Sie mit gleichmäßigem Vorschub bis auf Anschlag in Um unnötigen Leerhub zu vermeiden, können Sie den Werkstoff ein und arretieren Sie die Maschine. diesen durch Verstellen der Rändelmutter 28 auf ein Fräsen Sie nur im Gegenlauf. -
Seite 12: Wartung Und Instandhaltung
Die Ermittlung der Ursachen von vorliegenden Störungen und deren Beseitigung erfordern stets erhöhte Aufmerksamkeit und Vorsicht. Vorher Netzstecker ziehen! Im Folgenden sind einige der häufigsten Störungen und ihre Ursachen aufgeführt. Bei weiteren Störungen wenden Sie sich bitte an Ihren Händler oder direkt an den MAFELL-Kundendienst. Störung Ursache Beseitigung Maschine lässt sich nicht... -
Seite 13: Sonderzubehör
- Adapter für Fräser M 10 Best.-Nr. 039363 - Adapter für Fräser mitInnengewinde M 12 x 1 Best.-Nr. 201575 - Kopierring RD 30 Best.-Nr. 038971 - Treppenwangenfräsgerät Best.-Nr. 200500 Explosionszeichnung und Ersatzteilliste Die entsprechenden Informationen zu den Ersatzteilen finden Sie auf unserer Homepage: www.mafell.com -13-... - Seite 51 -51-...
- Seite 52 -52-...
- Seite 53 ZH 205 Ec - ZH 320 Ec LO 65 Ec SKS 130 ZK 115 Ec LS 103 Ec MAFELL AG ∙ Beffendorfer Straße 4 ∙ 78727 Oberndorf a.N. ∙ Germany ∙ Tel. +49 7423 812-0 Fax +49 7423 812-218 ∙ E-Mail mafell@mafell.de ∙ www.mafell.com...
- Seite 54 Porabni in obrabni deli so izvzeti iz tega določila. V ta namen morate stroj oz. napravo prosto voznine poslati v tovarno ali v pooblaščeno MAFELL servisno delavnico. Popravil ne skušajte opravljati samostojno, saj s tem ugasne pravica do garancije. Za škodo, ki nastane zaradi nestrokovnega ravnanja ali zaradi normalne obrabe, ne prevzemamo odgovornosti.
