1.

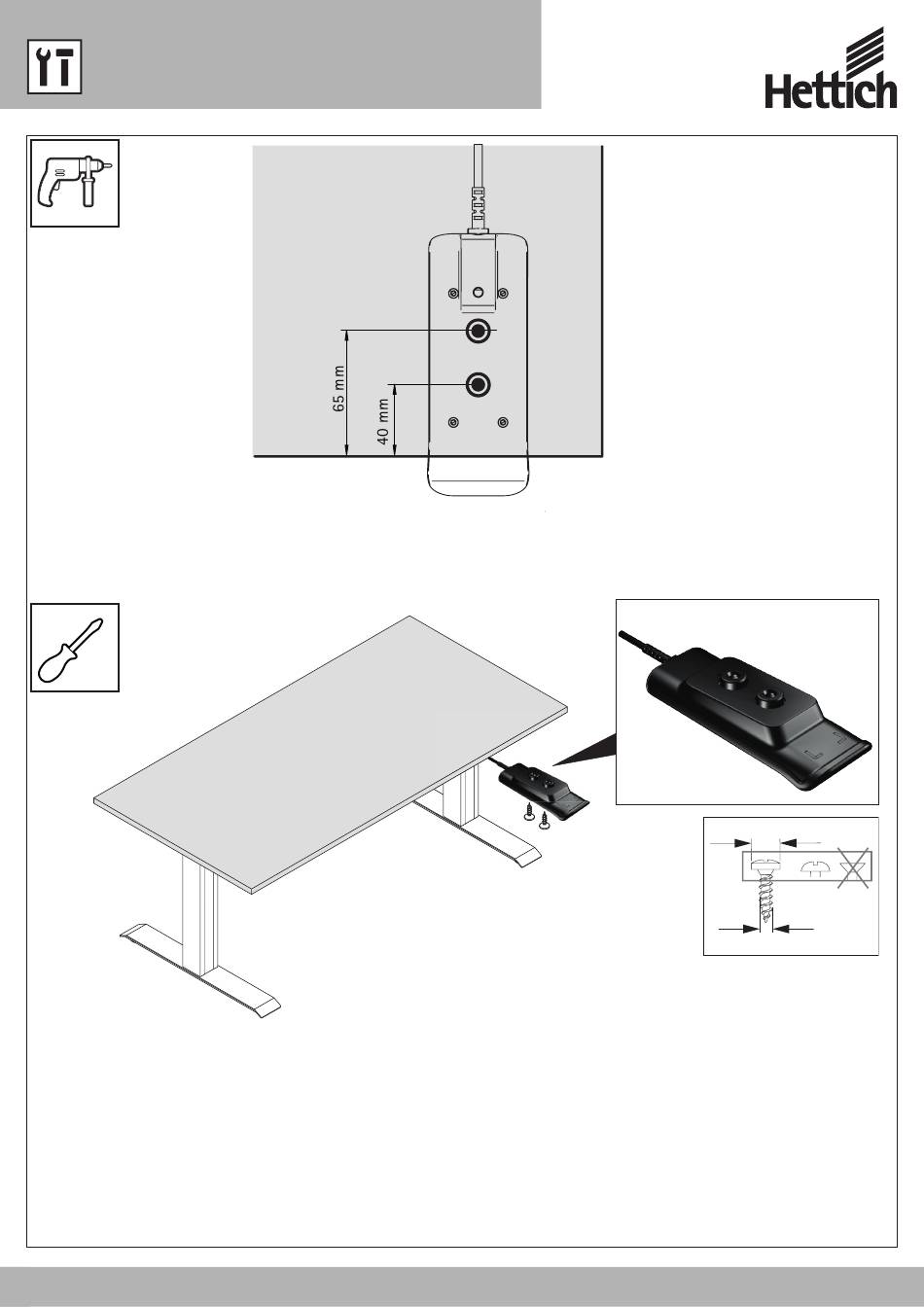

Positionieren Sie den Handschalter unter der Tischplatte und markieren Sie die Position der Befestigungspunkte.
2.
Bohren Sie die Löcher in die Tischplatte
3.
Befestigen Sie den Handschalter mit dem Schraubendreher und den Montageschrauben an den markierten Bohrpunkten an der Tischplatte
Das erforderliche Anzugsdrehmoment hängt vom Material der Tischplatte ab. Überschreiten Sie 2 Nm nicht.
4.
Nachdem Sie den Easy2Move an der Tischplatte befestigt haben, müssen Sie das Kabel an die Steuerungseinheit anschließen. Weitere Informatio-
nen finden Sie im Handbuch der von Ihnen gewählten Steuerungseinheit.
Hettich Marketing- und Vertriebs GmbH & Co. KG · Gerhard-Lüking-Straße 10 · 32602 Vlotho · Telefon +49 5733 798-0 · www.hettich.com
Löcher vorbohren /
pre-drill the holes
Vorderkante /
Front edge
Technik für Möbel
ø 8,5mm - ø 10,6mm
2x
max. ø 5mm
6,55
3
3
