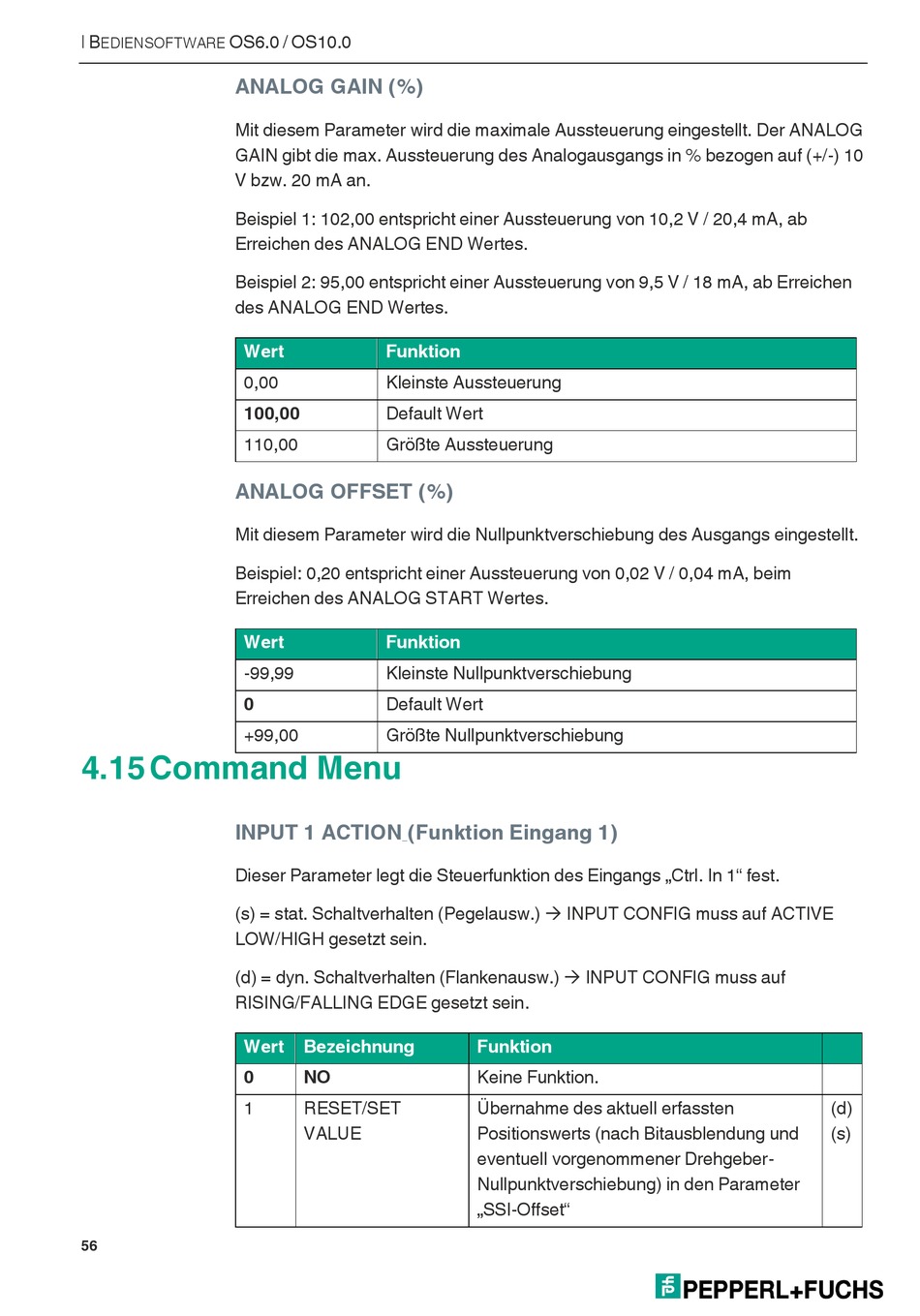

| B
OS6.0 / OS10.0
EDIENSOFTWARE
ANALOG GAIN (%)
Mit diesem Parameter wird die maximale Aussteuerung eingestellt. Der ANALOG
GAIN gibt die max. Aussteuerung des Analogausgangs in % bezogen auf (+/-) 10
V bzw. 20 mA an.
Beispiel 1: 102,00 entspricht einer Aussteuerung von 10,2 V / 20,4 mA, ab
Erreichen des ANALOG END Wertes.
Beispiel 2: 95,00 entspricht einer Aussteuerung von 9,5 V / 18 mA, ab Erreichen
des ANALOG END Wertes.
Wert
0,00
100,00
110,00
ANALOG OFFSET (%)
Mit diesem Parameter wird die Nullpunktverschiebung des Ausgangs eingestellt.
Beispiel: 0,20 entspricht einer Aussteuerung von 0,02 V / 0,04 mA, beim
Erreichen des ANALOG START Wertes.
Wert
-99,99
0
+99,00
4.15 Command Menu
INPUT 1 ACTION (Funktion Eingang 1)
Dieser Parameter legt die Steuerfunktion des Eingangs „Ctrl. In 1" fest.
(s) = stat. Schaltverhalten (Pegelausw.) INPUT CONFIG muss auf ACTIVE
LOW/HIGH gesetzt sein.
(d) = dyn. Schaltverhalten (Flankenausw.) INPUT CONFIG muss auf
RISING/FALLING EDGE gesetzt sein.
Wert
0
1
56
Funktion
Kleinste Aussteuerung
Default Wert
Größte Aussteuerung
Funktion
Kleinste Nullpunktverschiebung
Default Wert
Größte Nullpunktverschiebung
Bezeichnung
Funktion
NO
Keine Funktion.
RESET/SET
Übernahme des aktuell erfassten
VALUE
Positionswerts (nach Bitausblendung und
eventuell vorgenommener Drehgeber-
Nullpunktverschiebung) in den Parameter
„SSI-Offset"
(d)
(s)
