| E
A
LEKTRISCHE
NSCHLÜSSE

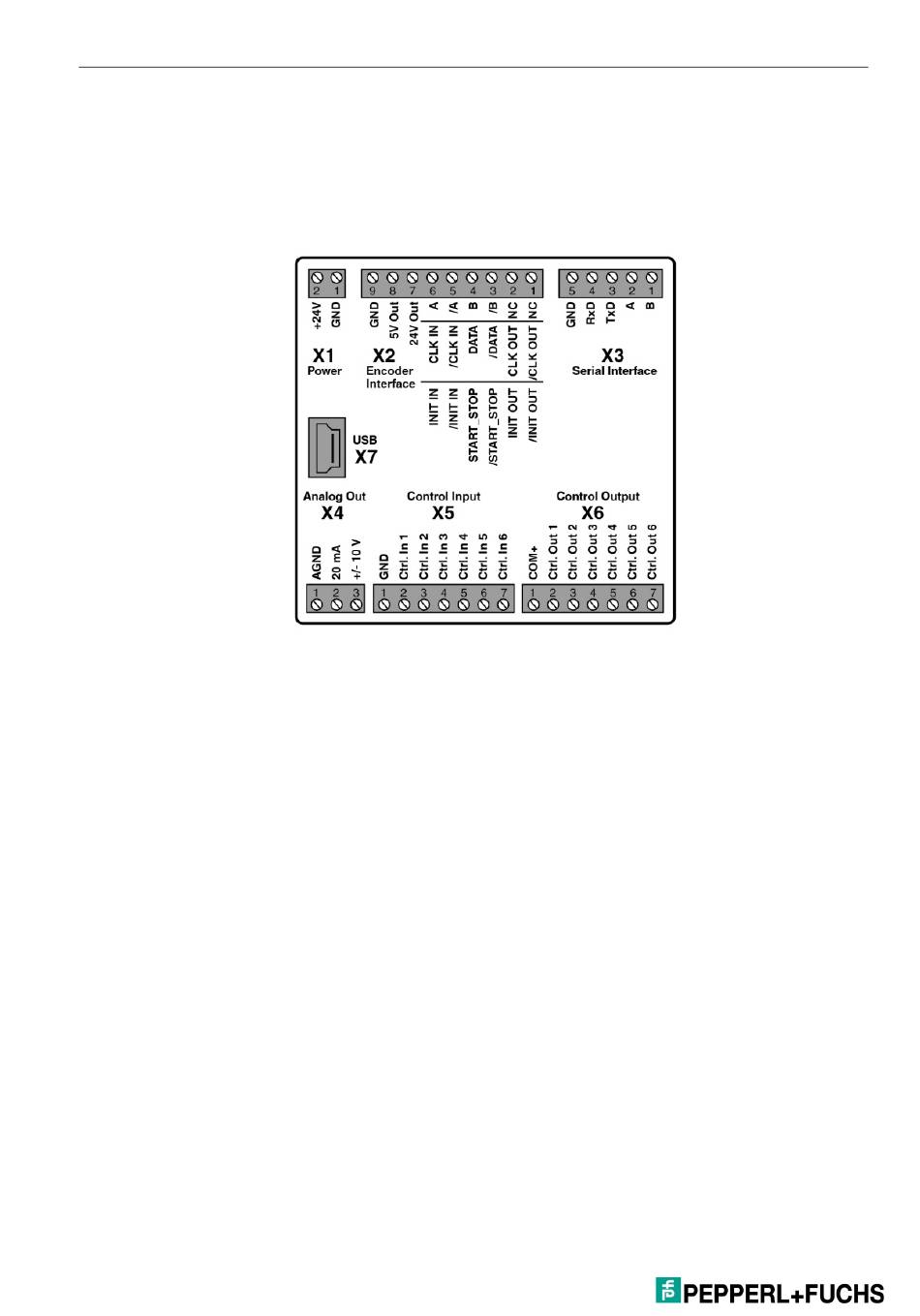

3. Elektrische Anschlüsse
Die Klemmen sollten mit einem Schlitz-Schraubendreher (Klingenbreite 2mm)
angezogen werden.

3.1 DC-Spannungsversorgung (X1)

Über die Klemme X1 Pin 1 und 2 kann das Gerät mit einer Gleichspannung
zwischen 18 und 30 VDC versorgt werden. Die Stromaufnahme hängt u.a. von
der Höhe der Versorgungsspannung und der Einstellung ab und liegt bei ca. 50
mA, zuzüglich des am Hilfsspannungs-Ausgang entnommenen
Drehgeberstroms.
Alle GND Anschlüsse sind intern miteinander verbunden.

3.2 Hilfsspannungs-Ausgang (X2)

An Klemme X2 Pin 7, 8 und 9 stehen zwei Hilfsspannungen 24 VDC und 5 VDC
als Drehgeber-/Sensorversorgung zur Verfügung. Die 24 VDC
Ausgangsspannung ist abhängig von der Geräteversorgung (siehe Technische
Daten).
10
