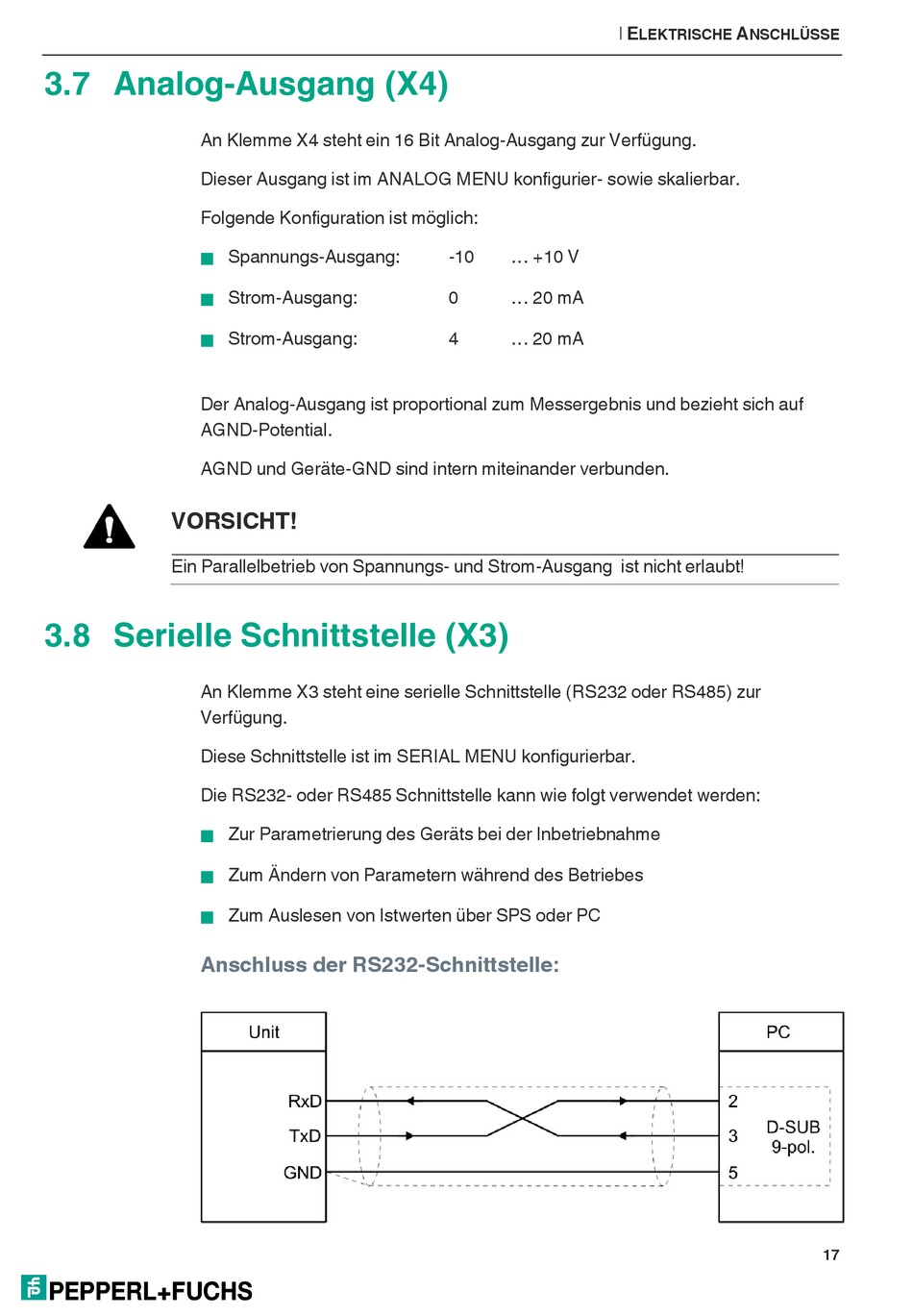

3.7 Analog-Ausgang (X4)
An Klemme X4 steht ein 16 Bit Analog-Ausgang zur Verfügung.
Dieser Ausgang ist im ANALOG MENU konfigurier- sowie skalierbar.
Folgende Konfiguration ist möglich:
Der Analog-Ausgang ist proportional zum Messergebnis und bezieht sich auf
AGND-Potential.
AGND und Geräte-GND sind intern miteinander verbunden.
VORSICHT!
Ein Parallelbetrieb von Spannungs- und Strom-Ausgang ist nicht erlaubt!
3.8 Serielle Schnittstelle (X3)
An Klemme X3 steht eine serielle Schnittstelle (RS232 oder RS485) zur
Verfügung.
Diese Schnittstelle ist im SERIAL MENU konfigurierbar.
Die RS232- oder RS485 Schnittstelle kann wie folgt verwendet werden:
Anschluss der RS232-Schnittstelle:
Spannungs-Ausgang:
Strom-Ausgang:
Strom-Ausgang:
Zur Parametrierung des Geräts bei der Inbetriebnahme
Zum Ändern von Parametern während des Betriebes
Zum Auslesen von Istwerten über SPS oder PC
| E
-10
... +10 V
0
... 20 mA
4
... 20 mA
A
LEKTRISCHE
NSCHLÜSSE
