| E
A
LEKTRISCHE
NSCHLÜSSE

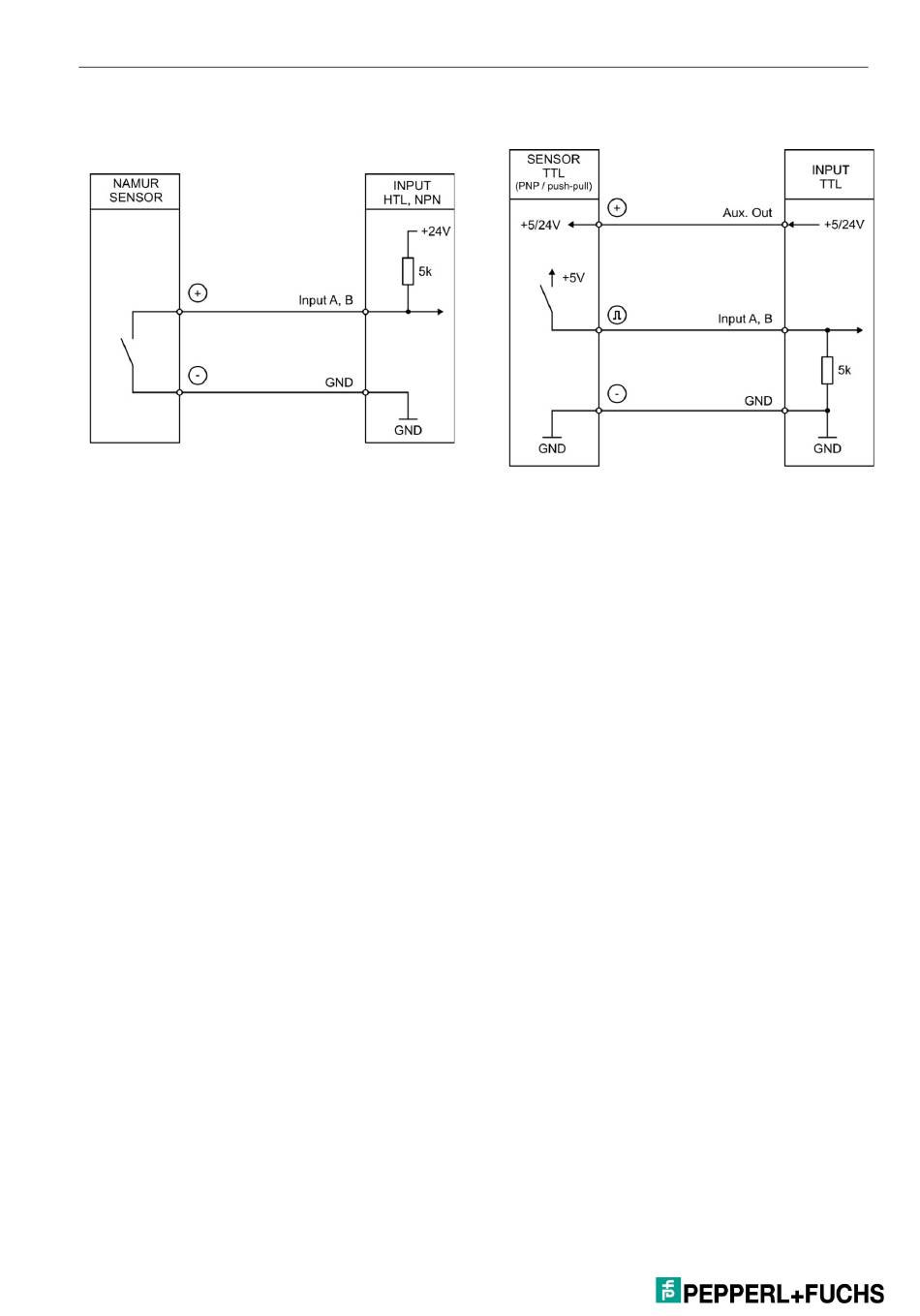

HTL NPN (NAMUR)
Grundsätzlich sind offene PNP Eingänge „LOW" und offene NPN Eingänge
„HIGH".
Die Eingangsstufen sind für elektronische Impulsgeber ausgelegt.
Hinweis für mechanische Schaltkontakte:
Sollten ausnahmsweise mechanische Kontakte als Impulsquelle verwendet
werden, muss an den Anschlussklemmen zwischen GND(-) und dem
entsprechenden Eingang (+) ein handelsüblicher, externer Kondensator von ca.
10 µF angebracht werden. Dadurch wird die maximale Eingangsfrequenz auf ca.
20 Hz gedämpft und ein Prellen unterdrückt.
12
TTL (PNP)
