Identificazione Componenti - Pramac WX Serie Betriebshandbuch

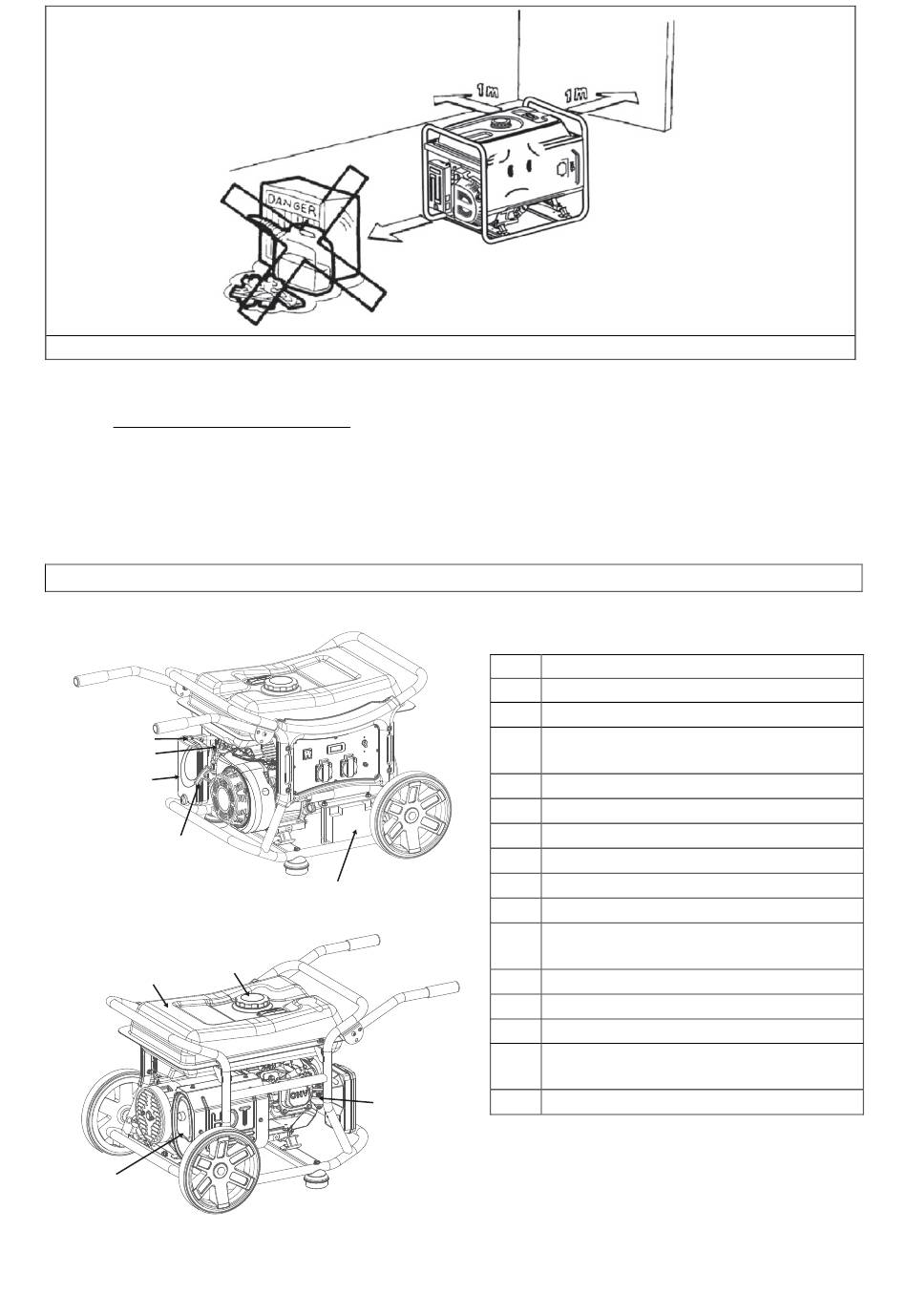

Posizionare il generatore a distanza di almeno 1m da materiali infiammabili e pareti
2. REQUISITI PARTICOLARI
• Il materiale elettrico, compreso prese e fili deve essere integro e privo di
sbucciature.
• Gli interruttori termici e magneto-termici sono correttamente dimensionati per ogni
generatore. Se un interruttore deve essere sostituito, dovrà essere sostituito con
uno di identiche prestazioni e caratteristiche tecniche.

IDENTIFICAZIONE COMPONENTI

1
3
2
4
7
8
6
1
2
3
4
5
6
7
8
9
5
10
11
12
13
14
15
16
9
2 3
LEVA ARIA MOTORE
FILTRO ARIA
RUBINETTO BENZINA
MANIGLIA PER AVVIAMENTO A
STRAPPO
BATTERIA (ES)
MARMITTA
TAPPO SERBATOIO BENZINA
SERBATOIO BENZINA
CARBURATORE
INTERRUTTORE GENERATORE
INTERRUTTORE MAGNETO-
TERMICO DI GRUPPO
INTERRUTTORE TERMICO
SCHUKO
PRESA CEE
CONTAORE-VOLTMETRO-
FREQUENZIMETRO
TERMINALE DI TERRA
