Entnahmeabsperrung des Behälters wieder öffnen, evtl. den Ölbrenner wieder einschalten. Funk-
tion des Ölbrenners überprüfen.
Elektrische Installation
Verbindungsleitung zwischen Anzeigegerät und
Sondenteil:
Spannung: Sondenteil 20 V DC
Anschluss: Sondenanschlusskabel an Klemmen
1 und 2 (siehe Bild rechts)
Luftkapillare: Die Kabelinstallation muss so erfol-
gen, dass ein Druckausgleich zur
Umgebungsluft sichergestellt ist, aber
keine Feuchtigkeit in das Kabelende
eindringen kann.
Verlängerung: Sondenkabel kann max. 200 m ver-
längert werden – z.B. mit Kabeltyp
NYM oder YR (Feuchtraum) bzw. NYY
(Erdreich) und mit Leitungsquerschnitt
min. 2 x 0,4 mm². Bei Kabelverlänge-
rung im Domschacht oder Außenbe-
reich wird empfohlen, eine wasser-
dichte Klemmdose mit speziellem
Druckausgleichs-Filter zu verwenden
(Zubehör).
Abschirmung: Falls das Sondenkabel (od. Verlänge-
rung) in der Nähe von Starkstromlei-
tungen verläuft, sollte eine abge-
schirmte Signalleitung verwendet wer-
den (Abschirmung an Klemme PE an-
schliessen)
Versorgungsspannung:
Spannung: 230 V AC 50 Hz
Anschluss: Klemmen PE, N und L am Anzeige-
gerät (Leitung nicht im Lieferumfang).
Anschluss Relaiskontakte am Anzeigegerät SmartBox 2 und SmartBox 3
Das Anzeigegerät SmartBox 2 verfügt über 2 Relais (SmartBox 3 § 1 Relais) für den Anschluss
von externen Steuerstromkreisen oder zur Ansteuerung externer Alarm- oder Signalgeber.
Bei Ausfall des Gerätes und bei Füllstand (und optional Temperatur) oberhalb des gewählten
Grenzwertes, sind die Kontakte der Relaisklemmen 6 + 7 und 9 + 10 geschlossen bzw. 5 + 6 und
8 + 9 geöffnet - siehe Platinenaufdruck im Gerät.
Schaltspannung maximal 250 V AC
Schaltstrom maximal 3,5 A
Anschluss bei Alarm geschlossen
Klemmen 5 + 6
Relais 1
Klemmen 8 + 9
Relais 2
Anschluss Schnittstelle zu SmartBox 4, SmartBox 5 oder PC-Set
Die Messwerte können über die integrierte Schnittstelle "SERIAL LINK OUTPUT" Klemmen 3 + 4
an SmartBox 4, SmartBox 5 oder PC-Set übertragen werden.

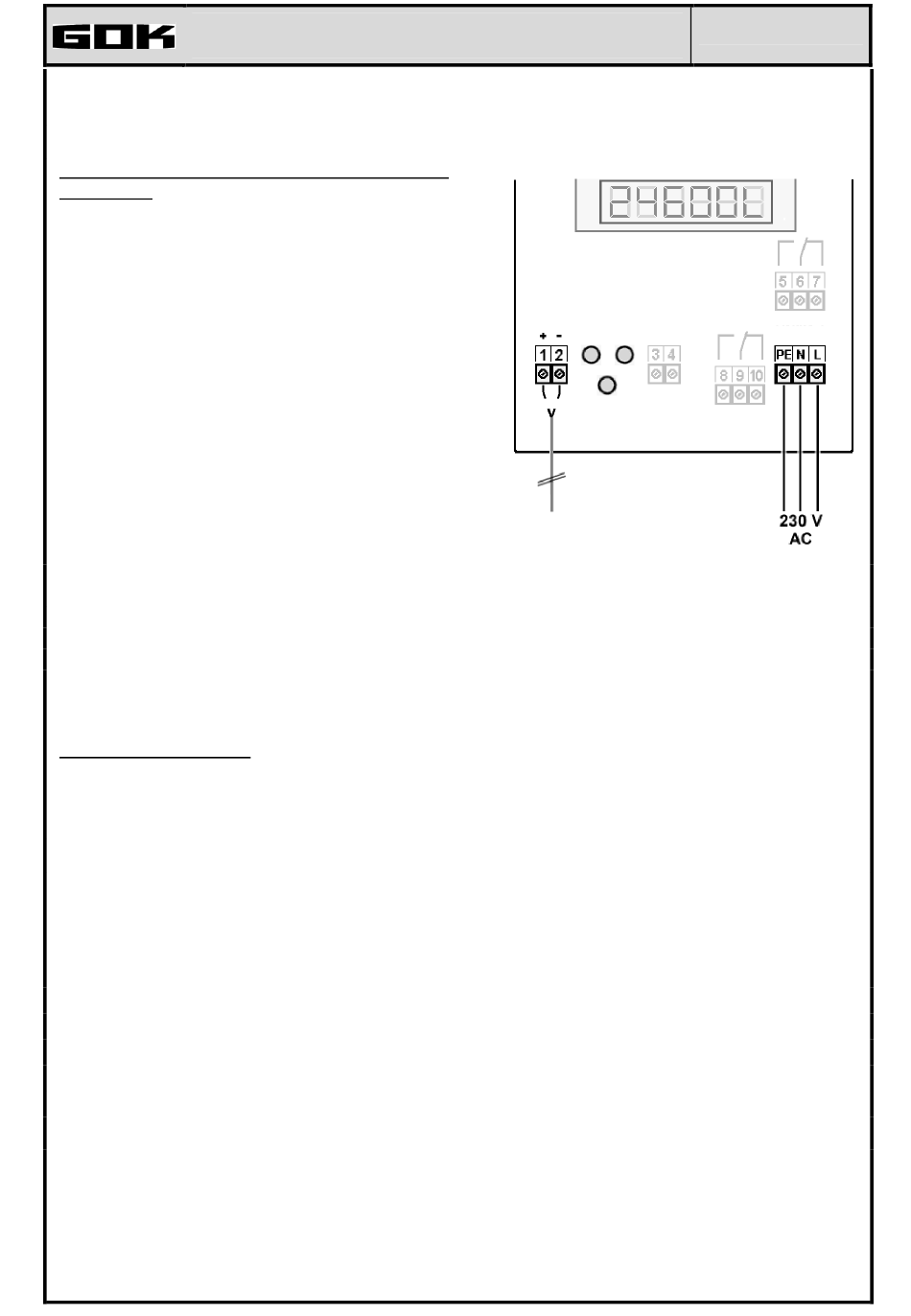

Anzeigegerät ohne Deckel
MINUS PLUS
SENSOR ENTER
Sonde
Anschluss Sondenkabel
1 +
2 -
bei Alarm offen
Klemmen 6 + 7
Klemmen 9 + 10
