KENNZEICHNUNG
Aufdruck Erklärung
Gemäss EN 50081-1 , EN 50082-1 und EN 61010-1 / A2

MONTAGE

Vor der Montage ist das Anzeigegerät und das Sondenteil auf Transportschäden zu prüfen.
Die Installation und Inbetriebnahme von Anzeigegerät und Messsonde darf nur von fachspezi-
fisch qualifizierten Personen durchgeführt werden. Diese Forderungen gelten auch für die War-
tung und Instandsetzung. Bei unsachgemäßem Einbau entfällt jede Gewährleistung.
• Der Einbau an Lagerbehältern darf nur dann erfolgen, wenn diese Behälter drucklos betrieben
werden. D.h., die Behälter müssen eine vorschriftsmäßige Behälterbelüftung aufweisen. Zusätz-
lich muss bei Heizöl- und Kraftstofflagerbehältern ein funktionstüchtiger Grenzwertgeber gegen
Überfüllung vorhanden sein.
• Der Eintritt des Sondenkabels am Behälter ist in geeigneter Weise abzudichten, so dass unter
Betriebsbedingungen dort kein Geruch austreten oder Wasser eindringen kann.
Montagehinweise
Voraussetzung für ein einwandfreies Funktionieren des Inhalts-Anzeigegerätes ist eine fachge-
rechte Installation unter Beachtung der für Planung, Bau und Betrieb der Gesamtanlage gültigen
technischen Regeln. Hierzu gehören auch die Unfallverhütungsvorschriften der Berufsgenossen-
schaften, die VDE-Bestimmungen sowie die Montage- und Bedienungsanleitungen des Lagerbe-
hälters. Das Anzeigegerät besitzt ein Wandmontage-Gehäuse und wird an das 230V-Stromnetz
angeschlossen. Das Anzeigegerät darf im Normalfall nur mit geschlossenem Gehäusedeckel be-
trieben werden. Die Installation und Inbetriebnahme durch den Fachinstallateur erfolgt bei geöff-
netem Gerät.
² Vorsicht: Abstand zum 230V-Klemmenbereich einhalten.
Montage Anzeigegerät
Das Anzeigegerät an geeigneter Stelle an der Wand montieren. Anzeigegerät nach Lösen der 4
Schrauben durch Abnehmen des Deckels öffnen. Das Gerät an einer glatten, senkrechten Wand
mittels beiliegender zwei Dübel und Schrauben montieren. Dabei Gehäuse nicht beschädigen!
Nach erfolgtem Anschluss der Klemmen und abgeschlossener Inbetriebnahme den Deckel wie-
der aufschrauben.
Der Einbau in explosionsgefährdeten Bereichen ist nicht zulässig!
Montage Sondenteil
• Bei kellerschweißten Stahlbehältern und bei Erdbehältern erfolgt der Sonden-
einbau mit der mitgelieferten Behälterverschraubung mit Kabeldurchgang.
• Bei Kellerbehältern wird meist die zuvor verwendete Behälteruhr mit Schwim-
mer demontiert, so dass diese Einschrauböffnung benutzt werden kann.
• Bei Erdbehältern ist im Regelfall eine freie Einschrauböffnung vorhanden, die
mit einem herausdrehbaren Blindstopfen verschlossen ist.

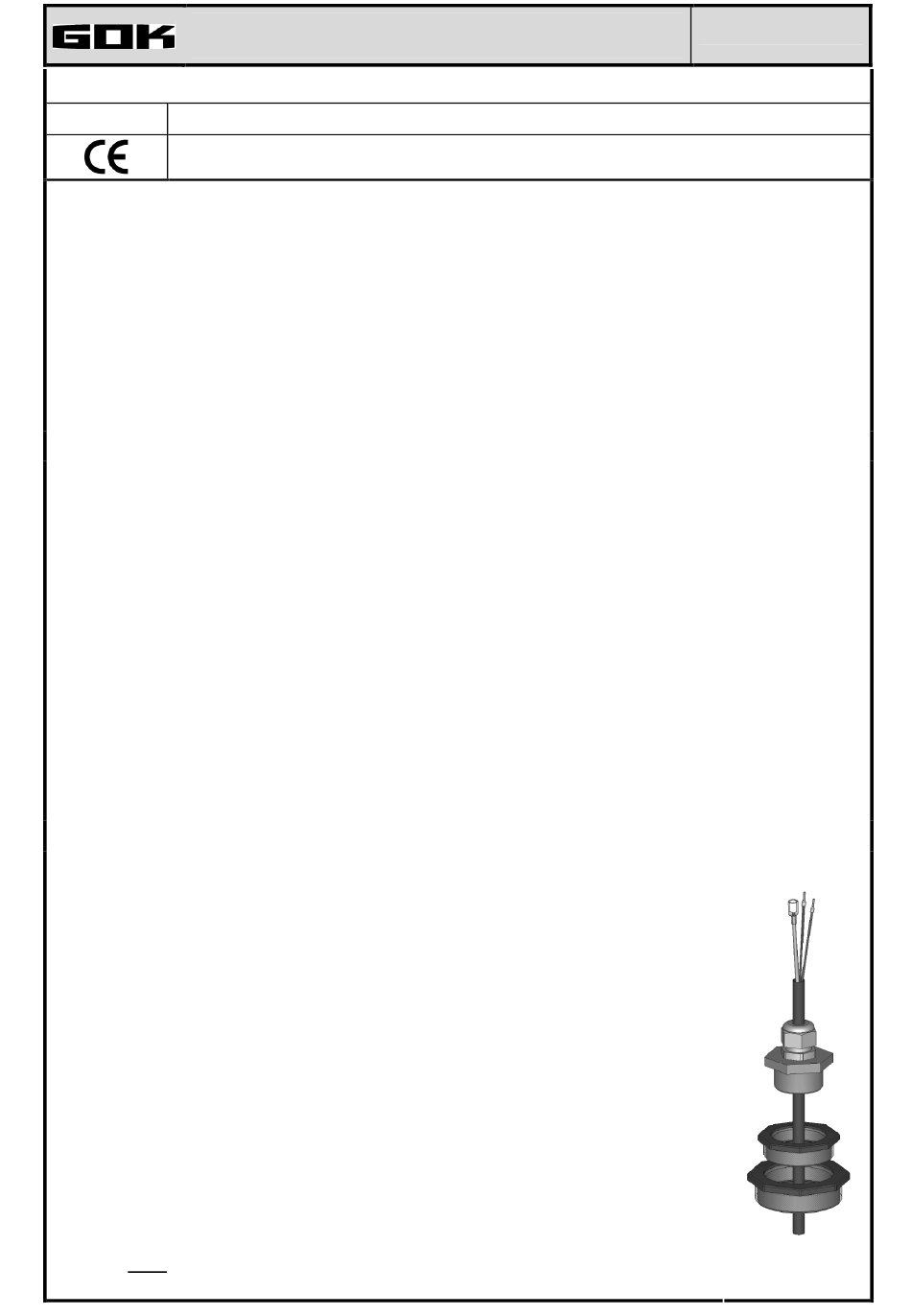

Einbau der Messsonde in den Behälter unter Verwendung der mitgelieferten
Behälterverschraubung (s. Bild rechts) :
• Evtl. Ölbrenner ausschalten und die Behälterentnahmeleitung absperren.
• Einschrauböffnung am Behälter frei machen.
• Die Behälterverschraubung, ggf. mit Reduzierstück(en), über das Sondenka-
bel schieben und die Messsonde in den Behälter einführen.
• Die Behälterverschraubung geruchsdicht abgedichtet (z.B. mit PTFE-Band) in
den Behälterdeckel einschrauben.Die Sonde in den Behälter absenken bis
der Sondenkopf den Behälterboden berührt (dies ist am Kabel spürbar) - da-
nach das Kabel durch Anziehen der Kabelverschraubung fixieren. Die Sonde
kann wahlweise auch liegend (am Behälterboden) positioniert werden.
• Eine Sondennullpunkt-Einmessung (Schritt 9.Offset-Kalibrierung) ist im Nor-
malfall nicht erforderlich.
