8. Schaltpläne

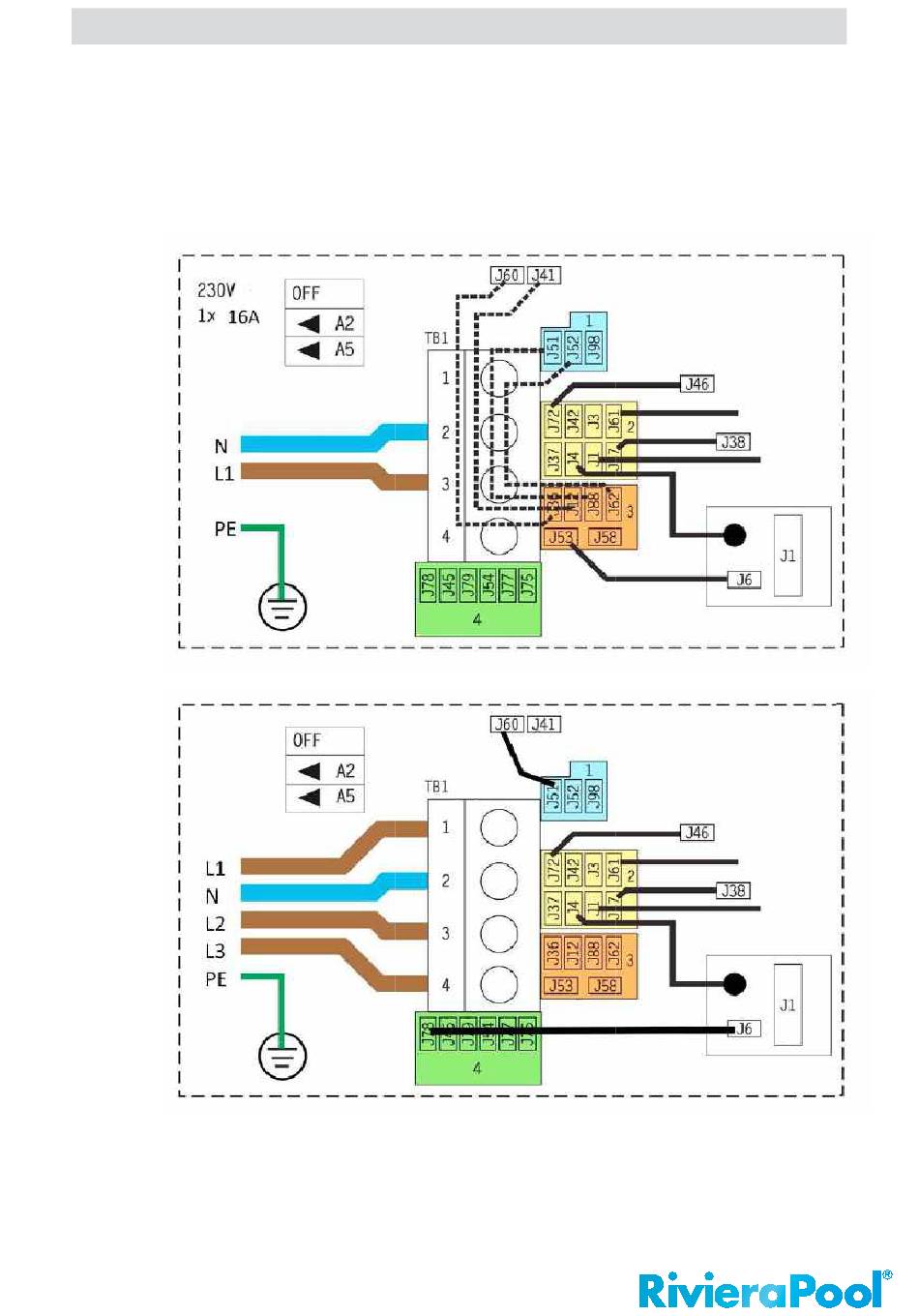

Umstellung der Steuerung BP2100 von 230 V auf 400 V
Alle Anschlüsse in den farblich markierten Bereichen sind untereinander
verbunden. Zum Umstellen auf 400V die Verbindungen J51 und J52 mit J36
und J62 entfernen. J60 und J41 von J36 und J12 auf J51 und J52 umstecken.
Zusätzlich J6 von der Expanderplatine von J53 auf J78 im grünen Bereich um-
stecken. Wenn die DIP-Schalter A2 bis A4 auf ON geschaltet werden, läuft die
Heizung unabhängig.
43
