- Seite 1 WP 3 e c h n i s c h e n f o r m aT i o n ` 0 2 Einbau und Bedienung W H I R L W a n n E n / V I t a j E t...
- Seite 2 Allgemeines Bestimmungsgemäße Whirlwannen sind Whirlpools für 1-2 Personen, die wie Badewannen zu Verwendung jedem Massagebad gefüllt und dananch wieder entleert und manuell gereinigt werden. Whirlwannen sind konzipiert zum Einsatz im privaten Einfamilienhaushalt, z.B. in Badezimmern oder Sauna- und Fitneßräumen. als Füllwasser wird Wasser aus dem öffentlichen Versorgungsnetz verwendet, das der trinkwasserverordnung entspricht.
- Seite 3 Allgemeines Beschreibung der Anlage twin tub Duo, Solostar...
-
Seite 4: Bauseitige Voraussetzungen
Gesamtanschlußwert: 1,85 kW / 230 V / 50 Hz 3 x 1,5 mm 2 Zuleitung: Separate Zuleitung von 3 x 2,5 mm 2 beim Einsatz Achtung! des Vitajet Heizers EL-3, 3 kW / 230 V / 50 HZ FI-Schutzschalter: 30 ma Badewasser: 3/4“ IG... - Seite 5 Einbau Corner Tub 177,5 cm 1,5 cm Putz 3 cm Hartschaumplatten Wannenbefüllung über einen freien Einlauf Bereiche für Installation freihalten Verkleidungsträger Schaltkasten werkseitig lieferbar Revisions- öffnung 40 x 40 Verkleidungsträger werkseitig lieferbar Pos. Bezeichnung thermostat-Wandbatterie 3/4", Warmwasser/Kaltwasser Weiche Dämmung, kein Körperschluss netz 3x1,5mm ≤...
- Seite 6 Einbau Anschlußplan Vitajet 1 E 5 TD Vario...
-
Seite 7: Die Installation
Minuten lang abgeschaltet sein, damit sich die Kondensatoren im Klemmkasten entladen haben, wenn der Klemmkastendeckel entfernt wird. Ist die anlage mit einem Vitajet-Heizer ausgestattet, ist eine separate Zulei- tung 3 x 2,5 mm 2 vorzusehen. Die erste Inbetriebnahme der anlage muß erfolgen, wenn der Whirlpool Inbetriebnahme noch nicht verkleidet ist, damit die gesamte anlage rundherum geprüft und... - Seite 8 Intensität wieder herunterfahren. Unterwasserscheinwerfer durch Betätigen des tastenfeldes „Licht“ einschalten. Durch nochmaliges Betätigen wieder ausschalten. Der Vitajet Inline Heizer wird nicht vom Wannenrand aus betä- tigt. Die Badewassertemperatur von 36° wird bei der Installation am Gerät eingestellt. Der Heizer schaltet sich dann automatisch bei Unterschreiten der temperatur zu und bei Erreichen der temperatur ab.

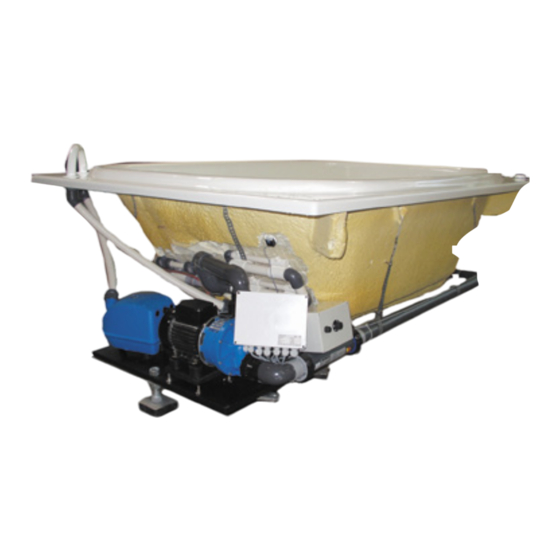

- Seite 9 Einbau Einbau nicht vormontierter Wenn die aufstellung der technik nicht unter der Wanne, sondern in einem nebenraum gewünscht wird, wird der Vitajet-Pumpensatz sowie das Technik Gebläse Mistraluxe lose geliefert. Zur Installation sind folgende Hinweise zu beachten: Rohrschleife werkseitig lieferbar vormontiert, Anschluß...
-
Seite 10: Einbau
Einbau Installation Um eine einwandfreie Entlüftung und vollständige Entleerung der Pumpe zu gewährleisten, muß die Pumpe durch die höhenverstellbare Konsole so ein- des Pumpensatzes gestellt werden, daß der Saugstutzen der Pumpe mindestens 10 mm höher liegt als der ansaugstutzen im Bodenablauf und der Druckstutzen der Pumpe unterhalb der airjet-Düsen. - Seite 11 Zeichnungen und Maße Vitajet 4-Varioluxe Vitajet 4-Varioluxe mit Heizer EL-3...
-
Seite 12: Pflege Und Wartung
Ein sauberer Einbau und bestimmungsgemäße Verwendung sind der beste Garant für eine langfristig einwandfreie Funktion. Pflege der Acryloberfläche alle Whirlpools von RivieraPool haben eine Ober fläche aus tiefgezoge- nem Sanitär-acryl, die leicht und relativ mühelos gereinigt werden kann. Die glatte Oberfläche bietet Rückständen kaum ansatz möglichkeiten.
