Netz
1/N/PE
230V 50Hz AC
Beim Anschluß der Tauchelektroden ist besonders darauf zu achten, daß die Reihenfolge nicht ver-
wechselt wird, denn Verwechselungen der Elektroden führen unweigerlich zu Fehlfunktionen der
Anlage.
Falls die Funktion "Zwangseinschaltung" nicht benötigt wird, kann die entsprechende Tauchelektrode
(Klemme 8) entfallen. Die Anschlußklemme 8 bleibt dann unbenutzt. Diese braucht nicht überbrückt
zu werden.
Alle anderen Tauchelektroden sind für die Funktion der Steuerung erforderlich und können nicht ent-
fallen, bzw. dürfen nicht überbrückt werden.
Die Elektrodenleitungen dürfen nicht parallel zu Wechselstrom- und Drehstromleitungen verlegt
werden.
Die
a)
Regelung des Wasserstandes.
Wenn durch Wasserverlust in Schwimmbad, z.B. durch Verdunstung oder Rückspülung, der
Wasserspiegel bis unterhalb der Tauchelektrode "Magnetventil AUF" (Klemme 6) absinkt,
öffnet das Magnetventil und das einströmende Frischwasser führt zu einer Anhebung des Was-
serspiegels.
"Magnetventil ZU" (Klemme 5) erreicht und die betreffende Elektrode berührt, schließt das
Magnetventil den Frischwasserzulauf.
b)
Trockenlaufschutz der Filterpumpe.
Wenn durch Wasserverlust im Auffangbehälter, z.B. durch Rückspülung, der Wasserstand bis
unterhalb der Tauchelektrode "Trockenlaufschutz Pumpe AUS" (Klemme 7) absinkt, schaltet
die Auffangbehältersteuerung die Filterpumpe aus, damit diese nicht durch Wassermangel
beschädigt
"Trockenlaufschutz Pumpe EIN" (Klemme 6) gestiegen ist, und die besagte Elektrode berührt,
schaltet die
c)
Zwangseinschaltung.
Wenn durch Wasserverdrängung im Schwimmbad der Wasserstand im Auffangbehälter
ansteigt und die Tauchelektrode "Zwangseinschaltung EIN" (Klemme 8) berührt, schaltet die
eigenständig die Filterpumpe ein. Nun wird das Wasser zurück in das Schwimmbad gepumpt,
und somit wird unnötiger Verlust von kostbarem Wasser vermieden. Die Tauchelektrode
"Zwangseinschaltung EIN" (Klemme 8) ist einige cm tiefer als der Überlauf zu platzieren.
Es ist ein stromlos geschlossenes Magnetventil zu verwenden.
Nach Beendigung der Montage-und Installationsarbeiten ist ein vollständiger Funktionstest
durchzuführen.
Wir wünschen Ihnen viel Freude und Entspannung in Ihrem Schwimmbad.
Änderungen vorbehalten!
16
Trockenlaufschutz
Magnetventil
230V max.500W
230V 1,5kW
NR-12-TRS-2

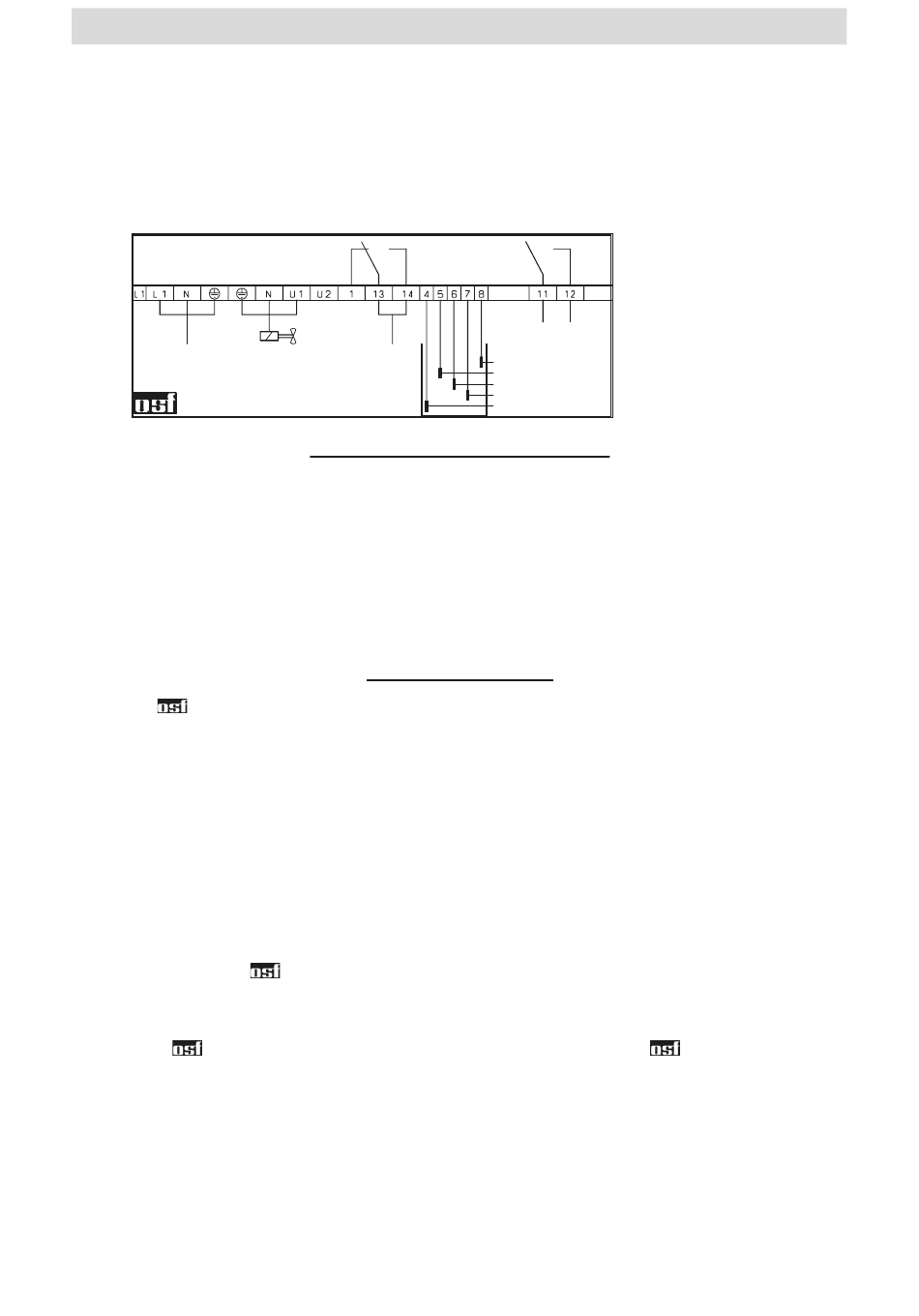

Anschluß der Tauchelektroden:
Auffangbehältersteuerung NR-12-TRS-2 beinhaltet folgende Funktionen:
Sobald
der
wird.
Sobald
Auffangbehältersteuerung automatisch die Filtersteuerung wieder ein.
Auffangbehältersteuerung NR-12-TRS-2 (in Verbindung mit einer
Beschreibung der Anlage
Betriebsanweisung NR-12-TRS-2 Seite: 3
potentialfreie
Kontakte
Zwangseinschaltung
230V max.1,5kW
Zwangesinschaltung
Pumpe
max
min
TRS
Masse
Funktionshinweise:
steigende
Wasserspiegel
der
Wasserstand
wieder
die Position
der Tauchelektrode
bis
auf
Höhe
der
Filtersteuerung)
August 01
Elektrode
