RivieraPool Jet Pak 50 EL luxe Einbau Und Bedienung
Private whirlpools
whirlpools mit überlaufrinne
Verwandte Anleitungen für RivieraPool Jet Pak 50 EL luxe
Inhaltszusammenfassung für RivieraPool Jet Pak 50 EL luxe

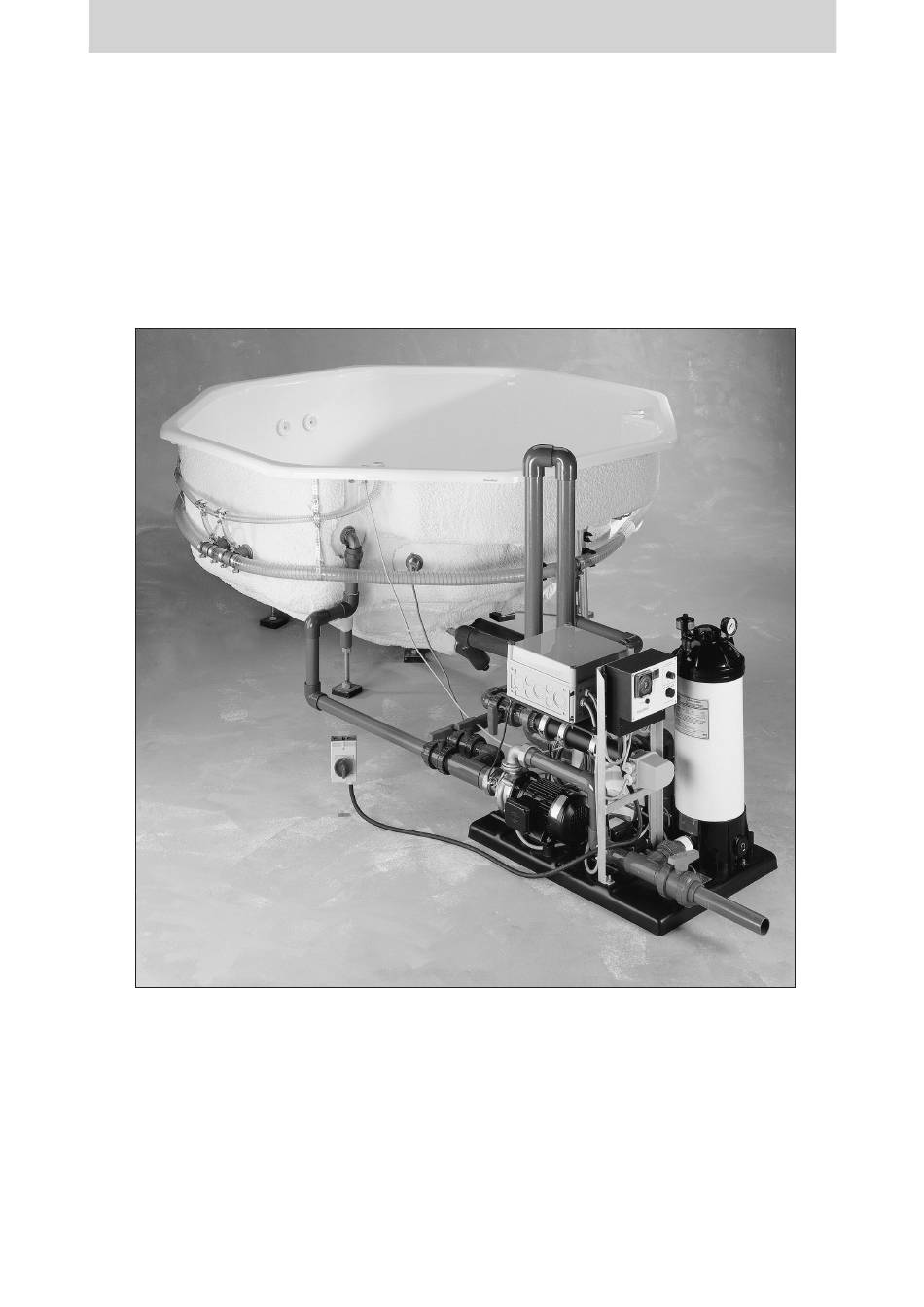

- Seite 1 W H I R L P O O L S M I T Ü B E R L A U F R I N N E ® RivieraPool E R T I G S C H W I M M B E C K E N H I R L P O O L S •...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Allgemeines 1.1. Bestimmungsgemäße Verwendung Seite 1.2. Beschreibung der Anlage, Abbildungen und Maße Seite 2. Bauseitige Voraussetzungen Seite 3. Einbau 3.1. Aufstellen der Anlage Seite 3.2. Einbaubeispiel Whirlpool freistehend, Technik im Nebenraum Seite 3.3. Einbaubeispiel Whirlpool versenkt, Technik im Nebenraum Seite 3.4. -
Seite 3: Allgemeines
Einlaufmuschel 1 1/2 “ Verteiler T-Stück 11/2 “ IG Anschluß Druckseite Pumpe Unterwasser- scheinwerfer 50W-12W Halogen Flachskimmer Bodenablauf Airjet 1 1/2 “ AG Luftregler 1 1/2 “AG Anschluß Saugseite Luftkanal Anschlußstutzen Anschluß Sensortaster Pumpe PVC-Klebemuffe d 63 Saugseite Skimmer Pumpe ® RivieraPool... -
Seite 4: Beschreibung Der Anlage, Abbildungen Und Maße

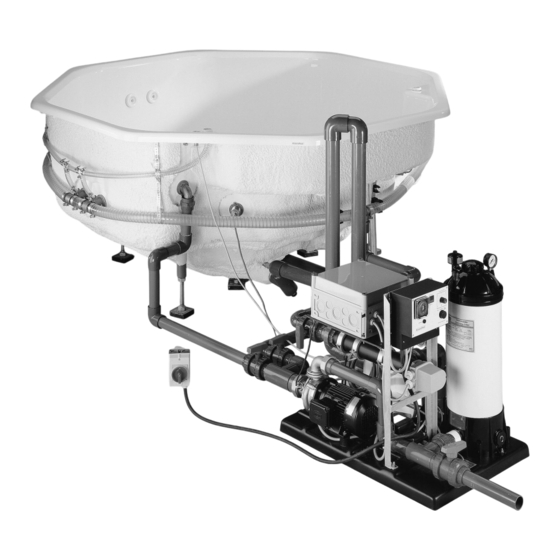

Allgemeines 1.2. Beschreibung der Anlage, Jet Pak 50 EL luxe Die komplette Technik für private Whirlpools auf einer Palette 61 x 89 cm, montiert und verdrahtet. Funktionen: Jet-Massage, Whirl-Massage, Filtern, Heizen und Beleuchten. Zwei-Geschwindigkeiten-Pumpe / 1,40 kW – 230 V / Kartuschenfilter-... - Seite 5 Elektro-Heizer. d 50 vom Skimmer Absperrventil d 50 vom Boden- ablauf d50 zum Luft- kanal d 63 Zweimotorige Montagepalette 89 x 61cm. Gebläse-Einheit Sicherheits-Thermostat 0–40° (bei PWW) oder Sicherheits- begrenzer (bei EL-Heizer.) Wärmefühler 70,5 cm 79 cm 35,5 ® RivieraPool...
-
Seite 6: Bauseitige Voraussetzungen
Bauseitige Voraussetzungen 2. Bauseitige Voraussetzungen 2.1. Einbringung Die Möglichkeit der Einbringung des Pools in die Baustelle ist vor der Bestellung genau zu prüfen. Bitte berücksichtigen Sie hierbei, daß der Pool durch die Verpackung an jeder Seite 2-3 cm größer wird. 2.2. -
Seite 7: Einbau
- Sensortaster: 10 m Anschlusskabel abrollen und den Stecker von unten- durch das Grundelement des Sensortasters führen. Blende des Sensortasters abschrauben, Tastermodul auf den Stecker stecken und in das Grundele- ment einlegen. Blende wieder aufschrauben. - Unterwasserscheinwerfer an den Trafo anschließen. ® RivieraPool... -
Seite 8: Einbaubeispiel Whirlpool Octagon 195 Freistehend, Technik Im Nebenraum
3.3. Einbaubeispiel Whirlpool Octagon 195 freistehend, Technik im Nebenraum JET PAK 50 EL... -
Seite 9: Einbaubeispiel Whirlpool Octagon 195 Versenkt, Technik Im Nebenraum
3.4. Einbaubeispiel Whirlpool Octagon 195 versenkt, Technik im Nebenraum JET PAK 50 EL... -
Seite 10: Einbaubeispiel Whirlpool Octagon 195 Versenkt, Technik Im Keller
3.5. Einbaubeispiel Whirlpool Octagon 195 versenkt, Technik im Keller... -
Seite 11: Einbaubeispiel Whirlpool Mit Überlaufrinne, Teilversenkt Mit Tisch
3.6. Einbaubeispiel Whirlpool Octagon public 255 mit Überlaufrinne, teilversenkt mit Tisch, Technik im Keller... -
Seite 12: Schallschutz
Schallschutz 4.1. Aufstellen der Anlage – Whirlpools produzieren konstruktionsbedingt gewisse Schallpegel, die als Schallschutz Körperschall oder Luftschall übertragen werden. Um diese Schallübertra- gungen so gering wie möglich zu halten, empfehlen wir grundsätzlich die Aufstellung der Anlage nach folgenden Schemen: 4.1.1. Aufstellen der Anlage ohne besondere Schallschutz- Anforderungen: Wasser... -
Seite 13: Aufstellen Der Anlage Mit Erhöhten Schalltechnischen Anforderungen
• Der Hohlraum unter der Wanne sollte luftschallbedämpft werden (Mineralwollematte oder akustisch vergleichbar: d = 300 mm). • Körperschallager unter den Wannenfüßen und unterhalb der Stahlbetonplatte / Stahlplatte; Abstimm- frequenz f0 = 10–12 Hz. • Erforderlich ebenfalls elastische Anschlagbegrenzung der Stahlbetonplatte (horizontale Bewegung < 1 mm), Achtung: Anschlüsse! ® RivieraPool... -
Seite 14: Inbetriebnahme
Inbetriebnahme 5. Inbetriebnahme Die Inbetriebnahme der Anlage muß erfolgen, bevor der Pool verkleidet oder umbaut ist. Dabei sind folgende Punkte besonders zu prüfen: • Standfestigkeit des Whirlpools: Sind alle Justierfüße gleichmäßig belastet ? • Dichtigkeit des gesamten Rohrleitungssystems in allen Betriebszuständen •... -
Seite 15: Zeitschaltuhr Und Heizer
Schaltkasten Pool Control auf die gewünschte Badetempe- Schaltkasten ratur stellen – beginnen Sie Pool-Control nicht höher als 35° C. Sicherheits- Temperatur- Bei Einsatz eines Wärmetau- begrenzer schers den Wählknopf am Absperrhahn Sicherheits-Thermostat 2° d 50 höher einstellen, max. 40° C. ® RivieraPool... -
Seite 16: Whirl- Und Jet-Betrieb
Betriebshinweise 5.2. Whirl- und Jet-Betrieb Whirl Betrieb Das Gebläse kann vom Whirlpool aus eingeschaltet werden. Dazu auf den Sektor „Whirl“ des Sensortasters drücken. Die grüne Leuchtdiode zeigt das Anlaufen des Gerätes an. Zur Erhöhung der Leistung „+“ drücken. Zur Verminderung der Leistung „–“ drücken. Das Ausschalten erfolgt ebenfalls durch Druck auf den Sektor –... -
Seite 17: Der Unterwasserscheinwerfer
PG Verschraubung (PG 9) 12 2 Sicherungs-Gewindestift M5 x 5 mm V4A 13 2m Silikonkabel 2 x 1,5 mm 14 1 Sechskantschraube M6 x 8 15 1 Federring DIN 127 – B6 U-Schraube 16 1 O-Ring Ø 58 x 1,5 ® RivieraPool... -
Seite 18: Pflege Und Wartung
Pflege und Wartung 6.1. Wasserpflege Eine gute Wasserpflege ist Grundlage für eine einwandfreie Hygiene im Whirlpool. Sauberes und appetitlich klares Wasser macht Freude und trägt ganz erheblich zum Wohlbefinden bei. Zur Wasserpflege gehören folgende Elemente: Die Filtration: Sie hat die Aufgabe, im Wasser gelöste Verschmutzungen mechanisch in einem Filter zurückzuhalten. -
Seite 19: Flockung
- Schieber in der Saugleitung vor Skimmer schließen - Schieber in der Druckleitung zu den Massagedüsen schließen - Absperrventil zum Kanal öffnen - Heizer auf „0“ - Pumpe auf Dauerbetrieb einschalten, Luftkanal, Rohrleitungen und Technik entleeren. ® RivieraPool... -
Seite 20: Baderegeln
Gar nicht gebadet werden soll nach Alkoholgenuß, gleich nach dem Essen, bei Erkältungskrankheiten oder gar bei Herz-Kreislaufbeschwerden. Badezusätze gehören nicht in den Whirlpool. Diese können durch den Eintrag von Luft aufschäumen oder als Verschmutzungen in den Düsensystemen haften bleiben. ® RivieraPool Einer der führenden Hersteller von Fertigschwimmbecken, Schwimmbadtechnik und Whirlpools.
