  • Seite 1 Technische Information WP 2A 08/11 Einbau und Bedienung P R I V A T E W H I R L P O O L S W H I R L P O O L S M I T Ü B E R L A U F R I N N E...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1. Allgemeines Bestimmungsgemäße Verwendung Seite Beschreibung der Anlage, Abbildungen und Maße Seite 2. Bauseitige Voraussetzungen Seite 3. Einbau des Whirlpools Aufstellen der Anlage Seite Einbaubeispiel Whirlpool freistehend, Technik im Nebenraum Seite Einbaubeispiel Whirlpool versenkt, Technik im Nebenraum Seite Einbaubeispiel Whirlpool versenkt, Technik im Keller Seite 10 Einbaubeispiel Whirlpool mit Überlaufrinne, teilversenkt mit Tisch Seite 11...
  • Seite 3: Allgemeines

    Allgemeines 1. Allgemeines 1.1. Bestimmungsgemäße Private Whirlpools mit dem entsprechenden Zubehör sind Warmwasserspru- Verwendung delbecken, die zum Einsatz im privaten Einfamilienhaushalt konzipiert sind und in Hallenbädern, Fitnessräumen und großen Badbereichen installiert werden. Die Installation im Außenbereich ist bei Beachtung besonderer Vorkehrungen hinsichtlich der Überwinterung möglich.
  • Seite 4: Beschreibung Der Anlage, Abbildungen Und Maße

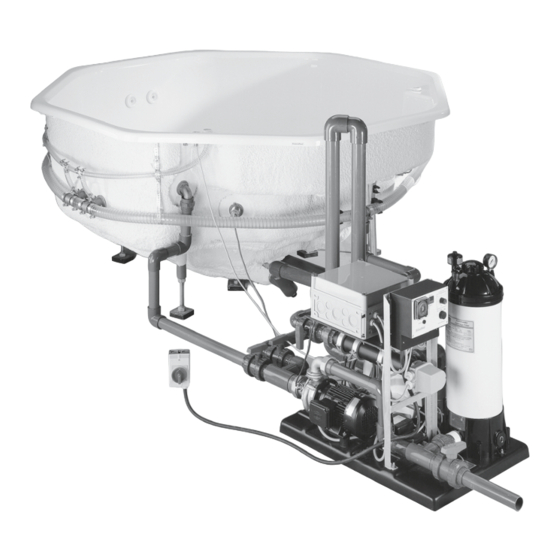

    Sensortaster Whirl +/–, Jet und Scheinwerfer Ein/Aus, Trenntrafo 100 VA, elektrisches Leistungsteil. 2 m Anschlusskabel. Optionen: Warmwasser-Wärmetauscher 40 kW statt EL Heizer. Spa Pak 50 EL luxe Die komplette Technik für private Whirlpools auf einer Palette 61 x 89 cm, montiert und verdrahtet.
  • Seite 5 Allgemeines Hochleistungs-Filterpumpe ohne Filterkessel aus PVC und ABS, Pool-Control Vorfilter. Bei Jet Pak als 2 Geschwin- mit Entlüftungshahn sowie Filterkartusche Zeitschaltuhr, Temperaturregler, digkeiten-Pumpe ebenfalls für Jet- (Polyester-Faservlies) 20 micron Ein/Aus-Schalter, Schutzart IP 43. Betrieb. Manometer Hauptschalter Elektrisches Leistungsteil Wärmefühler Schutzart IP 54 Durchfluss- wächter Sensortaster...
  • Seite 6: Bauseitige Voraussetzungen

    DIN 4109 befinden, sind zusätzliche Schallschutzmaßnahmen erforderlich. Detailinformationen hierzu stellen wir auf Anfrage zur Verfügung. Siehe auch Seite 13 dieser Einbauanleitung. Stromanschluss Spa Pak 50 EL luxe 11,9 kW – 400 V 2,9 kW – 400 V Jet Pak 50 EL luxe 12,3 kW –...
  • Seite 7: Einbau Des Whirlpools

    3. Einbau des Whirlpools Die folgenden Pläne zeigen einige ausgesuchte Einbaubeispiele anhand des Modells Octagon 195 bzw. Octagon public 255 mit Jet Pak/Spa Pak 50 EL. Andere Modelle können analog hierzu installiert werden. Die dargestellten Einbauvarianten haben den Vorteil, dass Whirlpool und Technik eingebracht werden können, nachdem der Estrich liegt.
  • Seite 8: Einbaubeispiel Whirlpool Octagon 195 Freistehend, Technik Im Nebenraum

    3.3. Einbaubeispiel Whirlpool Octagon 195 freistehend, Technik im Nebenraum JET PAK 50 EL...
  • Seite 9: Einbaubeispiel Whirlpool Octagon 195 Versenkt, Technik Im Nebenraum

    3.4. Einbaubeispiel Whirlpool Octagon 195 versenkt, Technik im Nebenraum JET PAK 50 EL...
  • Seite 10: Einbaubeispiel Whirlpool Octagon 195 Versenkt, Technik Im Keller

    3.5. Einbaubeispiel Whirlpool Octagon 195 versenkt, Technik im Keller...
  • Seite 11: Einbaubeispiel Whirlpool Mit Überlaufrinne, Teilversenkt Mit Tisch

    3.6. Einbaubeispiel Whirlpool Octagon public 255 mit Überlaufrinne, teilversenkt mit Tisch, Technik im Keller...
  • Seite 12: Schallschutz

    Schallschutz 4. Schallschutz Aufstellen der Anlage: Whirlpools produzieren konstruktionsbedingt gewisse Schallpegel, die als Schallschutz Körperschall oder Luftschall übertragen werden. Um diese Schallübertra gungen so gering wie möglich zu halten, empfehlen wir grundsätzlich die Aufstellung der Anlage nach folgenden Schemen: 4.1.1 Aufstellen der Anlage ohne besondere Schallschutz- Anforderungen: Wasser...
  • Seite 13: Aufstellen Der Anlage Mit Erhöhten Schalltechnischen Anforderungen

    Schallschutz 4.1.2 Aufstellen der Anlage mit Erhöhte Schalltechnische Anforderungen liegen vor, wenn sich unterhalb des erhöhten schalltechnischen Whirlpools Wohnräume befinden. Der Schallpegel in diesen darunterliegenden Anforderungen: Räumen darf nach DIN 4109 35 dbA (in gewerblichen Räumen 25 dbA) nicht überschreiten. Dieser Pegel ist wesentlich abhängig von der Gebäudekon- struktion, der Installation und Aufstellung der Anlage.
  • Seite 14: Inbetriebnahme

    Inbetriebnahme 5. Inbetriebnahme Inbetriebnahme Die Inbetriebnahme der Anlage muss erfolgen, bevor der Pool verkleidet oder umbaut ist. Dabei sind folgende Punkte besonders zu prüfen: • Standfestigkeit des Whirlpools: Sind alle Justierfüße gleichmäßig belastet? • Dichtigkeit des gesamten Rohrleitungssystems in allen Betriebszuständen •...
  • Seite 15: Zeitschaltuhr Und Heizer

    Inbetriebnahme Zeitschaltuhr und Heizer Für den laufenden Badebetrieb ist folgendes zu beachten: • Filterbetrieb Die tägliche Filterzeit richtet sich nach der Häufigkeit und Intensität der Benut- zung, sollte aber 8 Stunden nicht unterschreiten. Die Filter- und Heizanlage kann durch die Tageszeitschaltuhr geschaltet werden. Mehrere Zeitintervalle pro Tag stehen zur Verfügung.
  • Seite 16: Whirl- Und Jet-Betrieb

    Inbetriebnahme Whirl- und Jet-Betrieb Whirl-Betrieb Das Gebläse kann vom Whirlpool aus eingeschaltet werden. Dazu auf den Sektor „Whirl“ des Sensortasters drücken. Die grüne Leuchtdiode zeigt das Anlaufen des Gerätes an. Zur Erhöhung der Leistung „+“ drücken. Zur Verminderung der Leistung „–“ drücken. Das Ausschalten erfolgt ebenfalls durch Druck auf den Sektor –...
  • Seite 17: Der Unterwasserscheinwerfer

    Inbetriebnahme Scheinwerfer Unterwasserscheinwerfer Zum Ein- und Ausschalten einfach auf das Tastenfeld mit dem Lampen- symbol des Sensortasters drücken. Bitte beachten: Scheinwerfer darf nur eingeschaltet werden, wenn er mit Wasser bedeckt ist, das zur Kühlung benötigt wird. Unter diesen Umständen hat die Lampe normalerweise eine Brenn- dauer von ca.
  • Seite 18: Pflege Und Wartung

    Pflege und Wartung 6. Pflege und Wartung Wasserpflege Eine gute Wasserpflege ist Grundlage für eine einwandfreie Hygiene im Whirlpool. Sauberes und appetitlich klares Wasser macht Freude und trägt ganz erheblich zum Wohlbefinden bei. Zur Wasserpflege gehören folgende Elemente: Die Filtration: Sie hat die Aufgabe, im Wasser gelöste Verschmutzungen mechanisch in einem Filter zurückzuhalten.
  • Seite 19: Flockung

    Pflege und Wartung 6.1.2 Die Flockung Die Zugabe von Flockungsmitteln dient dazu, feinste Verunreinigungen zu bin- den, und damit filtrierbar zu machen. Solche Feinstverunreinigungen erkennt man im Leuchtkegel des Unterwasserscheinwerfers als kleinste Bläschen. In einem solchen Fall soll Flockungsmittel als Feststoff in Form von Kartuschen in das Badewasser bzw.
  • Seite 20: Baderegeln

    Baderegeln 7. Baderegeln Baderegeln Die Wassertemperaturen in Whirlpools liegen deutlich höher als z. B. in Schwimmbädern, weil erst durch das Zusammenwirken von Wärme und Wasserbewegung die gewünschte Entspannung entsteht. Allerdings kann sich hierdurch auch eine erhöhte Belastung für den Kreislauf ergeben. Deshalb sollen die folgenden Baderegeln und Wasserpflegeanweisungen beachtet werden: Wassertemperatur Die Wassertemperatur soll bei ca.
