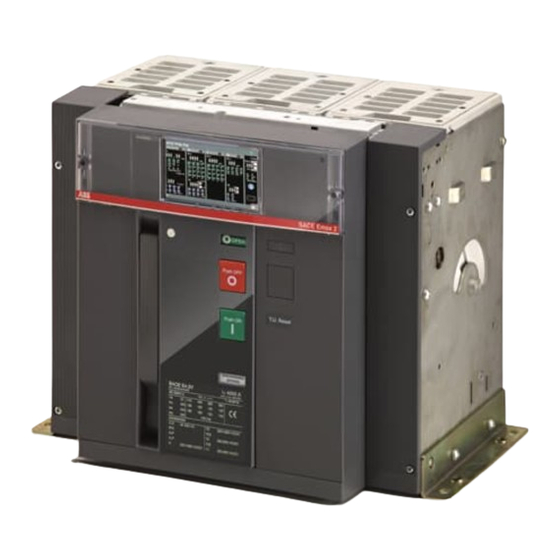

ABB Emax 2 E2.2 Bedienungsanleitung

ABB Emax 2 E2.2 Bedienungsanleitung

Nachrüstung zwischen feste leistungsschaltern
Vorschau ausblenden Andere Handbücher für Emax 2 E2.2:

Werbung

Quicklinks

Diese Anleitung herunterladen
Doc. N.° 1SDH002038A1001 - ECN000108222 - Rev. B
Emax 2
Retrotting tra interruttori ssi Emax 2 E2.2 - E4.2 - E6.2 ed Entelliguard G Env1 - Env2 - Env3
Retrofitting kit between Emax 2 E2.2 - E4.2 - E6.2 and Entelliguard G Env1 - Env2 - Env3 fixed circuit breakers
Nachrüstung zwischen Feste Leistungsschaltern Emax 2 E2.2 - E4.2 - E6.2 und Entelliguard G Env1 - Env2 - Env3
Reconguration entre les disjoncteurs xes Emax 2 E2.2 -E4.2 - E6.2 et Entelliguard G Env1 - Env2 - Env3
Reequipamiento entre los interruptores jos Emax 2 E2.2 - E4.2 - E6.2 y Entelliguard G Env1 - Env2 - Env3
Il presente kit di retrofitting, è costruito per la sostituzione totale di interruttori
aperti
Entelliguard G Env1 - Env2 - Env3
fissa di più moderna fattura tipo Emax 2 di medesima taglia, senza dover
eseguire alcuna modifica alle parti attive del quadro.
E' garantita la totale corrispondenza delle caratteristiche elettriche (corrente
nominale e potere di interruzione) a condizione che:
1.La scelta sia effettuata in conformità a quanto riportato nei cataloghi tecnici
relativi ai prodotti di retrofitting.
2.L'interruttore
Entelliguard G
proprio manuale di installazione, rispettando le distanze di isolamento verso
massa, il dimensionamento delle sbarre di connessione, il posizionamento del
primo setto di ancoraggio.
IMPORTANTE
L'attività di retrofitting consente una sostituzione di un dispositivo di comando
e protezione divenuto obsoleto ma non di alterare in maniera alcuna i dati di
progetto originali del quadro esistente. Qualora il nuovo interruttore
presentasse dati di targa superiori, i kit di retrofitting sono dimensionati per le
prestazioni del vecchio dispositivo.
Per ulteriori chiarimenti contattare ABB.
Attenzione Istruzioni riguardanti il solo assemblaggio del kit di retrotitting, non
sono da intendersi come sostitutive del manuale di installazione, uso e
manutenzione del nuovo interruttore Emax 2.
MESSA IN SICUREZZA DELL'IMPIANTO
A) A garanzia dell'incolumità del personale addetti all'installazione del kit,
prima di operare la sostituzione dell'interruttore, si raccomanda di seguire,
scrupolosamente, le seguenti azioni:
- Mettere fuori servizio il quadro ospitante
- Portare l'interruttore da sostituire in posizione di aperto e molle scariche
- Disconnettere le applicazioni ausiliarie
- Prima di estrarre l'apparecchio, controllare nuovamente il fuori servizio
dell'utenza
B) Smantellare completamente il vecchio interruttore conservando le viti di
connessione
dei terminali del vecchio interruttore
barratura del quadro.
con interruttori aperti in esecuzione
da sostituire sia installato in conformità al
Entelliguard G
This retrofitting kit allows
be fully replaced with the more modern Emax 2 plug-in fixed circuit-breakers of
the same size without having to modify the live parts of the switchgear in any
way.
Full correspondence of the electrical characteristics is guaranteed (rated
current and breaking capacity) so long as:
1.The kit is chosen in accordance with the indications in the technical
catalogues dedicated to retrofitting products.
2.The
Entelliguard G
circuit-breaker to be replaced has been installed in
compliance with the instructions in the relative installation manual, and with
the specified insulation clearance towards earth, connection busbar size and
position of the first anchor plate.
IMPORTANT
Retrofitting allows an obsolete control and protection device to be replaced,
but does not allow the data of the original project of the existing switchboard to
be altered in any way. If the rating plate data of the new circuit-breaker are
higher, the retrofitting kits are sized for the performance of the old device.
Consult ABB for further details.
Warning The instructions concern the sole assembly of the retrofitting kit.
They do not substitute the instructions in the installation, operation and
maintenance manual of the new Emax 2 circuit-breaker.
SETTING THE INSTALLATION IN SAFE CONDITIONS
A) To ensure that the persons who install the kit work in safe conditions, strictly
comply with the following instructions before replacing the circuit-breaker:
- Close down the switchboard in which the circuit-breaker is to be installed.
- Set the old circuit-breaker to the open position with the springs unloaded.
- Disconnect the auxiliary circuit applications.
- Check to make sure that the user is disconnected before removing the
device.
B) Completely disassemble the old circuit-breaker, but keep the screws that
connect the terminals of the old
alla
switchboard bars.
(1)
Entelliguard G Env1 - Env2 - Env3
Entelliguard G
circuit-breaker to the
circuit-breakers to
