Siemens SENTRON 7KM PAC2200CLP Gerätehandbuch Seite 81

Anschlusselemente
Die angegebenen Leitungsquerschnitte beschreiben die Aufnahmefähigkeit der
Anschlussklemmen. Bei der Wahl der Leitungsquerschnitte, ist immer auf die mögliche
Stromlast und einen ausreichenden Leitungsschutz zu achten.
Strom-, Spannungsanschluss
Leiterquerschnitt für Kupferkabel (Cu)
2 Leiter gleichen Querschnitts
Anzugsdrehmoment
Leiterquerschnitt für Kupferkabel (Cu) für den
UL-Markt
Leiterquerschnitt für Kupferkabel (Cu) für den
CSA-Markt
PAC2200CLP
Gerätehandbuch, 10/2020, L1V30820585A-01

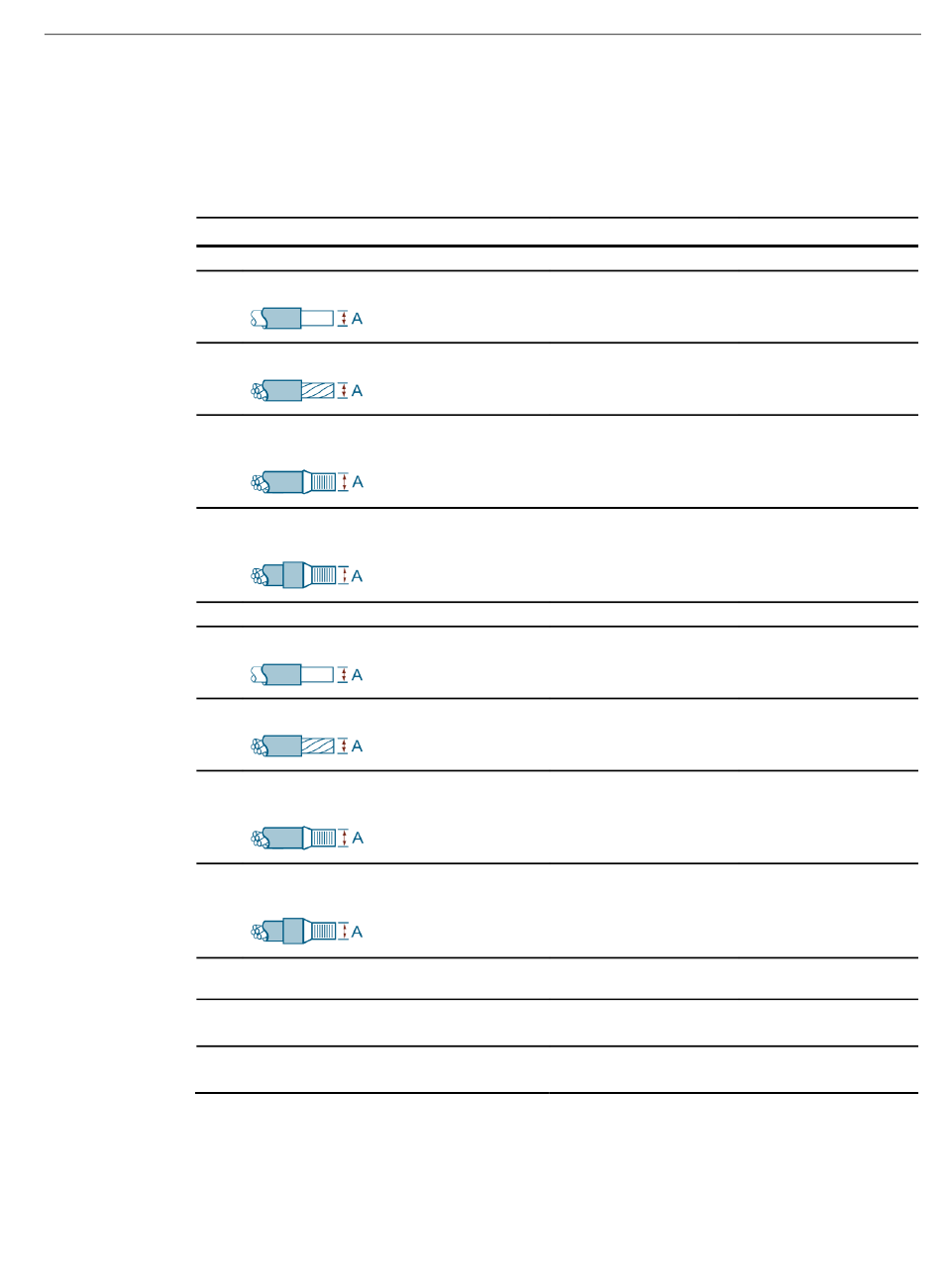

starr
flexibel
flexibel mit Aderendhülse ohne Kunst-
stoffhülse
flexibel mit Aderendhülse und Kunststoff-
hülse
starr
flexibel
flexibel mit Aderendhülse ohne Kunst-
stoffhülse
flexibel mit TWIN-Aderendhülse und
Kunststoffhülse
8.1 Technische Daten
5 A-Gerät
0,2 ...6,0 mm
2
[AWG 24...10]
0,2 ...4,0 mm²
[AWG 24...12]
0,2 ...4,0 mm²
[AWG 24...12]
0,25 ...4,0 mm²
[AWG 24 ... 12]
0,2 ...1,5 mm²
[AWG 24 ... 16]
0,2 ...1,5 mm²
[AWG 24 ... 16]
0,25 ... 0,75 mm²
[AWG 24 ... 19]
0,5 ... 2,5 mm²
[AWG 20 ... 14]
0,5 ... 0,6 Nm
[4,4 ...5,3 lb-in]
AWG 10 ... 4
Starr oder flexibel mit Aderendhülse
AWG 8 ... 4
Kompakt verdrillt
Technische Daten
65 A-Gerät
0,75 ... 35mm²
[AWG 19 ... 2]
1 ...35 mm²
[AWG 18 ... 2]
0,75 ... 25 mm²
[AWG 19 ... 4]
0,75 ... 25 mm²
[AWG 19 ... 4]
0,75 ... 10 mm²
[AWG 19 ... 8]
1 ... 4 mm²
[AWG 18 ... 12]
0,75 ... 4 mm²
[AWG 19 ... 12]
0,75 ... 4 mm²
[AWG 19 ... 12]
3 Nm
[26,6 lb-in]
79
