Montage

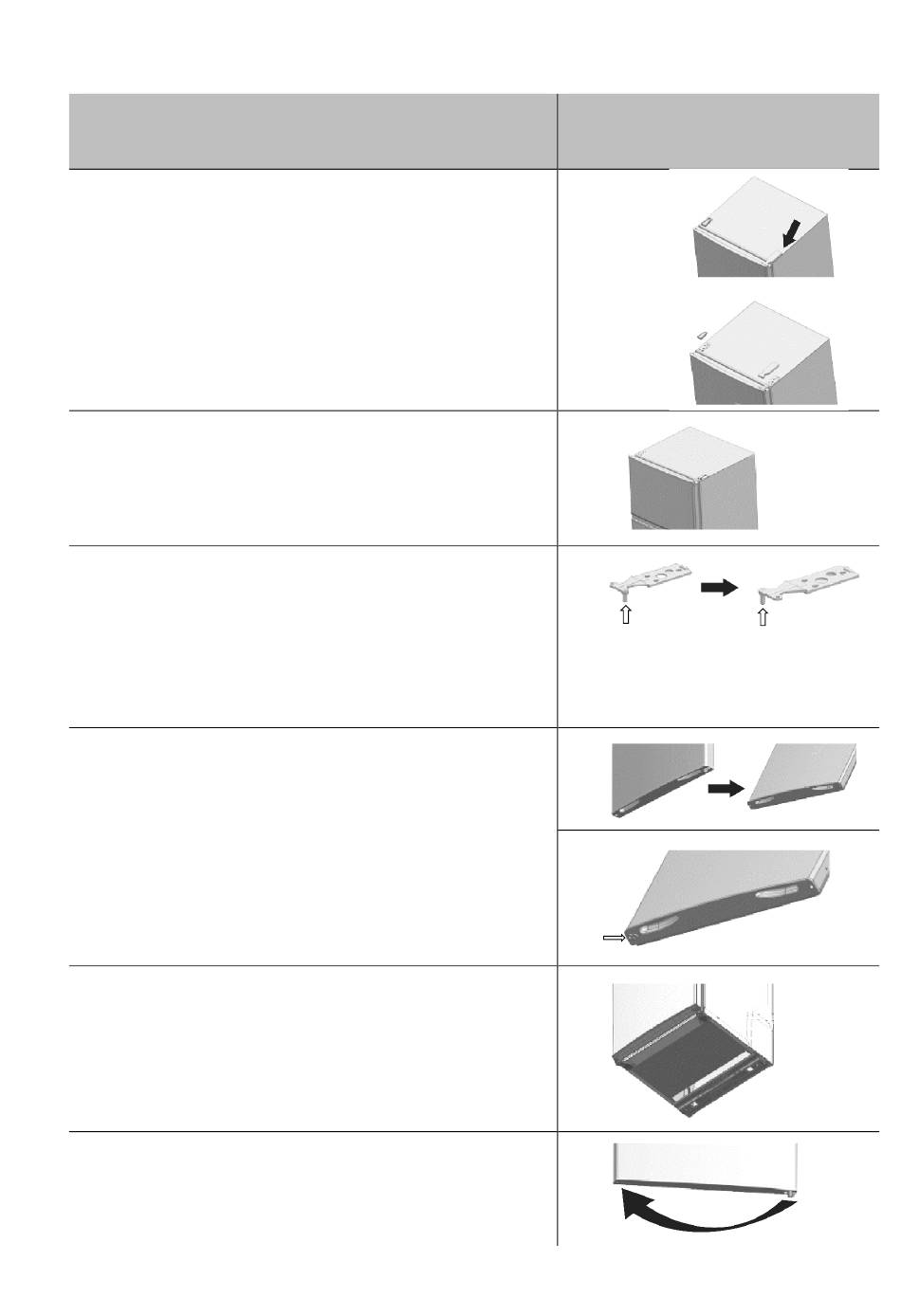

Türanschlagwechsel
Arbeitsschritte
1. Scharnierabdeckung (rechts) entfernen.
2. Abdeckkappe aus der Vorrichtung (links) für
den Türanschlagwechsel entfernen.
3. Schrauben vom Scharnier mit einem
Schraubendreher lösen und entfernen.
4. Das obere Scharnier nehmen und die Mutter
mit Hülse entfernen, Unterlegscheibe
abnehmen und den Stift auf der anderen
Seite fixieren.
Das obere Scharnier zur Seite legen.
Obere Gerätetür von der mittleren Halterung
heben.
5. Türstopper (unten) von der oberen Gerätetür
lösen und auf der gegenüberliegenden Seite
anbringen.
6. Gerät etwas nach hinten kippen und das
untere Scharnier mit den Schraubfüssen
lösen.
7. Scharnier auf der gegenüberliegenden Seite
anschrauben und das Gerät aufrecht stellen.
8. Türstopper mit Stifteinführung von der
unteren Gerätetür lösen und auf der gegen
überliegende Seite einstecken.
