Verwandte Anleitungen für exquisit KGC 270/45-3A++
Inhaltszusammenfassung für exquisit KGC 270/45-3A++

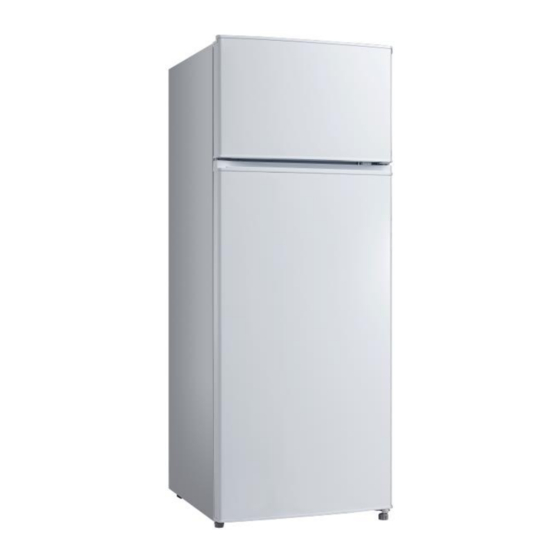

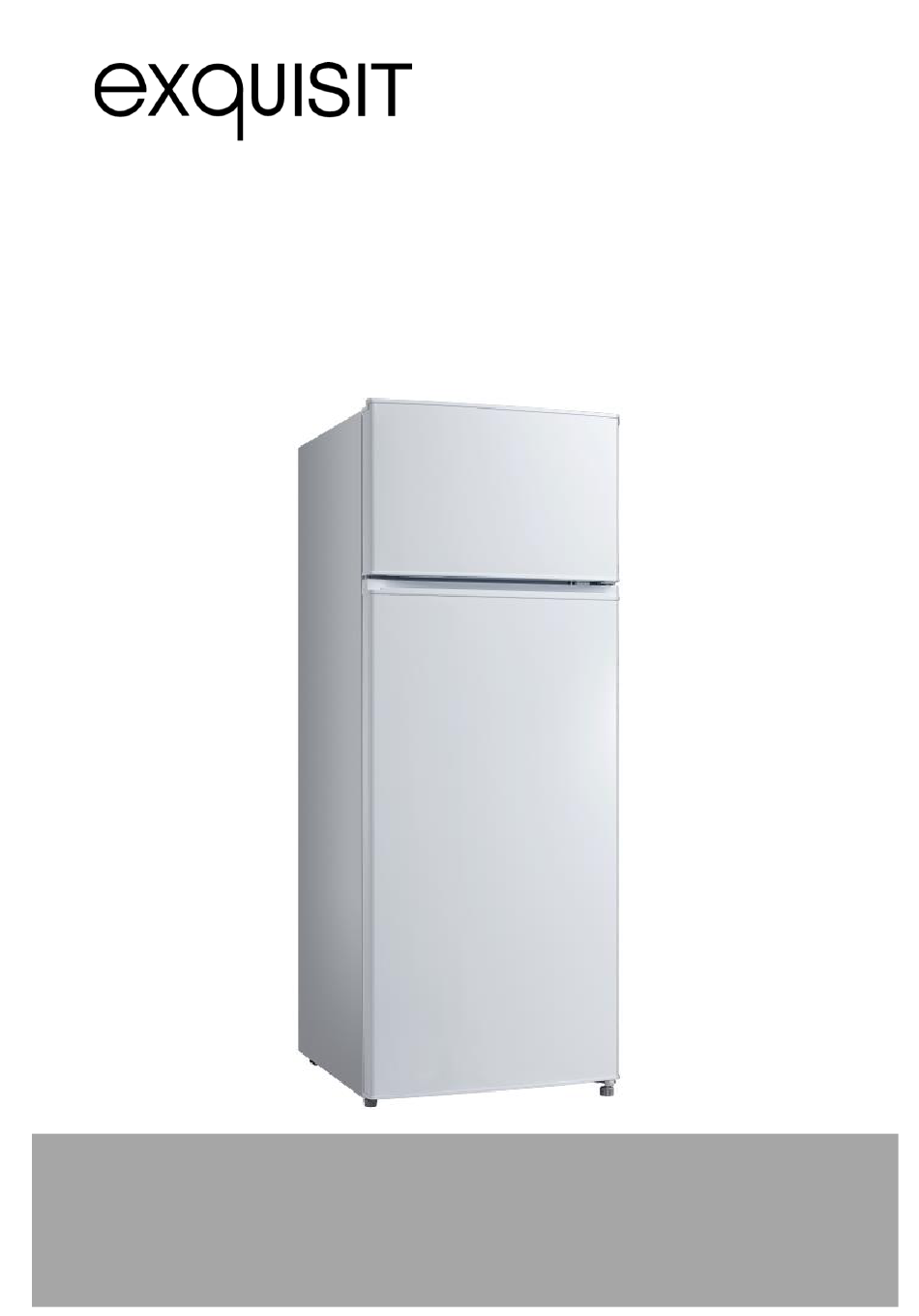

- Seite 1 Kühl-Gefrierkombination KGC 270/45-3A++ Gebrauchsanweisung...
-
Seite 2: Einleitung
Einleitung Vor Inbetriebnahme des Gerätes unbedingt die Gebrauchsanweisung aufmerksam durchlesen. Die Gebrauchsanweisung enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb. Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder. -
Seite 3: Gerät Kennenlernen
Gerät kennenlernen Lieferumfang Gerät Glasablagen Glasablage über Gemüsefach Gemüseschale Türfächer Gebrauchsanweisung Bezeichnung 1) Drahtablage 2) Temperaturregler 3) verstellbare Glasablage/n 4) Glasablage über der Gemüseschale nicht verstellbar 5) Gemüseschale 6) verstellbare Füße vorne / hinten mit Rollen 7) Türfächer Seite 3... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..............5 1.1 Sicherheit und Verantwortung ..........6 1.2 Sicherheit und Warnungen ............ 7 Montage ................8 2.1 Türanschlagwechsel ............9 2.2 Aufstellen ............... 12 2.3 Nivellieren ..............13 Inbetriebnahme ..............14 3.1 Gerät ein-/ausschalten ............14 3.2 Lebensmittel richtig lagern ........... -
Seite 5: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. Erklärung der Sicherheitshinweise Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt! -
Seite 6: Sicherheit Und Verantwortung
Zu Ihrer Sicherheit 1.1 Sicherheit und Verantwortung Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten ERSTICKUNGSGEFAHR! Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsmaterial von Kindern fernhalten. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissens, benutzt zu werden. -
Seite 7: Sicherheit Und Warnungen
Zu Ihrer Sicherheit 1.2 Sicherheit und Warnungen STROMSCHLAGGEFAHR! Den Stecker am Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen anfassen. • Das Gerät nur nach Angaben der Gebrauchsanweisung montieren und anschließen. • Im Notfall sofort den Stecker aus der Steckdose ziehen. •... -
Seite 8: Montage
Montage 2 Montage Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Im Schadensfall an den Lieferanten wenden. Transportschutz entfernen Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebestreifen auf der rechten und linken Seite der Gerätetür entfernen. Alle Klebebänder und Verpackungsteile auch aus dem Inneren des Gerätes entfernen. -
Seite 9: Türanschlagwechsel
Montage ENTZÜNDLICHES GAS! EXPLOSIONS- UND BRANDGEFAHR! Im Kältemittel-Kreislauf des Gerätes befindet sich das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. • Eingriffe in das Kältesystem sind nur autorisierten Fachkräften erlaubt. • Kältekreislauf nicht beschädigen, z. B. durch Aufstechen der Kältemittelkanäle mit scharfen Gegenständen, Abknicken von Rohrleitungen. -
Seite 10: Grafische Darstellung
Montage Türanschlagwechsel Arbeitsschritte Grafische Darstellung 1. Scharnierabdeckung (rechts) entfernen. 2. Abdeckkappe aus der Vorrichtung (links) für den Türanschlagwechsel entfernen. 3. Schrauben vom Scharnier mit einem Schraubendreher lösen und entfernen. 4. Das obere Scharnier nehmen und die Mutter mit Hülse entfernen, Unterlegscheibe abnehmen und den Stift auf der anderen Seite fixieren. - Seite 11 Montage 9. Untere Gerätetür auf den Stift des unteren Scharniers setzen und schließen. 10.Mittlere Halterung von rechts entfernen und auf der anderen Seite einstecken. 11.Die obere Gerätetür auf den Stift der mittleren Halterung stecken und die Gerätetür schliessen Stift vom oberen Scharnier auf die Vorrichtung der oberen Gerätetür stecken.
-
Seite 12: Aufstellen
Montage 2.2 Aufstellen BRANDGEFAHR! Bei unzureichender Luftzirkulation kann sich ein Wärmestau bilden, wodurch ein Brand entstehen kann. • Lüftungsschlitze freihalten. • Vorgeschriebene Abstände für Geräterückwand, -seite und-oberkante unbedingt einhalten. • Kompressor frei von Staub und Gegenständen halten. Das Gerät • so aufstellen, dass der Netzstecker zugänglich ist. -
Seite 13: Nivellieren
Montage Gerätemaße in mm und Grad 1060 1430 145° 2.3 Nivellieren Bei geringfügig unebener Auflagefläche das Gerät mit den vorderen Füßen ausgleichen. Seite 13... -
Seite 14: Inbetriebnahme
Inbetriebnahme 3 Inbetriebnahme Gerät vor Inbetriebnahme reinigen Das Gerät sowie die Teile der Innenausstattung vor Inbetriebnahme gründlich reinigen (s. Kapitel „Wartung und Pflege“). 3.1 Gerät ein-/ausschalten Gerät am Strom anschließen. Bei Öffnen der Gerätetüren schaltet sich die Innenbeleuchtung ein. Zum Einschalten des Gerätes den Temperaturregler von „OFF“ nach rechts auf die gewünschte Kühltemperatur drehen. -
Seite 15: Lebensmittel Richtig Lagern
Inbetriebnahme ➢ Hohe Raumtemperaturen (wie z. B. an heißen Sommertagen) und eine hohe Temperaturregler-Einstellung können zu fortdauerndem Kühlbetrieb führen. Der Kompressor muss kontinuierlich laufen, um die eingestellte Temperatur im Gerät beizubehalten. Das Gerät ist nicht in der Lage automatisch abzutauen, da dies nur möglich ist, wenn der Kompressor nicht läuft (s. - Seite 16 Inbetriebnahme BRANDGEFAHR! Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden. Der Kühlraum eignet sich zum Lagern von frischen Lebensmitteln und Getränken.
- Seite 17 Inbetriebnahme Der Gefrierraum eignet sich für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen Lebensmitteln. • Ein „Null-Sterne-Fach“ eignet sich zum Aufbewahren von frischem Fleisch und frischem Fisch über einen Zeitraum von einem bis maximal drei Tagen sowie zum Lagern oder Herstellen von Eiswürfeln. Nicht geeignet zum Einfrieren von frischen Lebensmitteln.
-
Seite 18: Eiswürfel Herstellen
Inbetriebnahme GEFRIERVERBRENNUNGSGEFAHR! Das Berühren von Gefriergut, Eis und Metallteilen im Inneren des Gefrierraumes kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen. • Tiefkühlgut nicht mit feuchten oder nassen Händen entnehmen; die Hände könnten daran festfrieren. • Keine Lebensmittel essen, die noch gefroren sind. •... -
Seite 19: Wartung Und Pflege
Wartung und Pflege • Die Anordnung der Schubladen, Regale und Ablagen, wie sie auf der Abbildung «Gerät kennenlernen» zu ersehen ist, bietet die effizienteste Energienutzung und ist daher möglichst beizubehalten. • Für einen größeren Stauraum (z. B. bei großem Kühl-/ Gefriergut) die mittleren Ablagen entfernen. -
Seite 20: Gerät Reinigen
Wartung und Pflege VERBRÜHUNGSGEFAHR! Beim Reinigen die Wassertemperatur so wählen, dass keine Verbrühungen entstehen können. SACHSCHADEN! • Heißer Dampf kann zu Schäden an Kunststoffteilen führen. • Das Gerät muss vor Inbetriebnahme trocken sein. • Keine scheuernden, aggressiven Reinigungsmittel benutzen. Aus hygienischen Gründen das Gerät außen und innen, einschließlich Türdichtung und Innenausstattung, regelmäßig reinigen. -
Seite 21: Abtauen
Wartung und Pflege 4. Gerät einschließlich Türdichtung und Innenausstattung mit einem Lappen und lauwarmem Wasser unter Zugabe von etwas handelsüblichem Geschirrspülmittel reinigen. 5. Mit klarem Wasser nachwischen und trockenreiben. 6. Tauwasser-Ablaufloch überprüfen. Regelmäßig mit Hilfe von Pfeifenreinigern reinigen. 7. Die gereinigten Glasablagen, Türfächer, Schubladen etc. -
Seite 22: Leuchtmittel Auswechseln
Wartung und Pflege Manuelles Abtauen im Kühlraum und 0*-Fach Im Gerät kann sich nach längerem Gebrauch eine Reif- bzw. Eisschicht bilden. Eine zu starke Reif- bzw. Eisschicht erhöht den Energieverbrauch. Das Gerät abtauen und reinigen. 1. Kühlgut herausnehmen. Alles abgedeckt an einem kühlen Ort lagern. 2. -
Seite 23: Gerät Außer Betrieb Nehmen
Betriebsgeräusche / Fehler beheben 4.4 Gerät außer Betrieb nehmen Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. ✓ Lebensmittel entnehmen. ✓ Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. ✓ Gerät abtauen und gründlich reinigen (s. Kapitel „Wartung und Pflege“). ✓... -
Seite 24: Fehler Beheben
Betriebsgeräusche / Fehler beheben Fehler beheben STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN Innenbeleuchtung Leuchtmittel ist defekt. Leuchtmittel auswechseln funktioniert nicht, (s. Kapitel 4.3). aber Kompressor läuft. Es steht Wasser im Tauwasser-Ablaufloch ist Tauwasser-Ablaufloch Gerät. vollständig geschlossen. reinigen, z. B. mit einem Pfeifenreiniger. Kühlgruppe läuft zu Gerätetür wird zu oft Nicht unnötig die Gerätetür... -
Seite 25: Kundendienst
Kundendienst 6 Kundendienst Ist die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt, Kundendienst kontaktieren. In diesem Fall keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst ausführen. Der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen ist auch während der Garantiezeit nicht kostenlos. -
Seite 26: Garantiebedingungen
Garantiebedingungen 7 Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während der ersten 6 Monate werden Mängel am Gerät unentgeltlich beseitigt. -
Seite 27: Technische Daten
Technische Daten 8 Technische Daten MODELL KGC270/45-3A++ Typ I (Anzahl der Temperaturregler) Abtauen Kühlen manuell Abtauen Gefrieren manuell Lampenleistung [W] Elektrischer Anschluss [V / Hz] 220-240 / 50 Leistungsaufnahme [W] Stromaufnahme [A] Gewicht netto [kg] EAN Nr. [Farbe Weiß] 4016572404517 Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“... -
Seite 28: Entsorgung
Entsorgung 9 Entsorgung Verpackung entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. Gerät entsorgen Das Gerät ist mit dem hier abgebildeten Symbol gekennzeichnet, lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU. Die Richtlinie trägt zur ordentlichen Entsorgung des Gerätes und zur Rückgewinnung von Sekundärrohstoffen bei. - Seite 30 Entsorgung GGV HANDELSGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY KGC270-45-3A2_E1-0_0310348_L04 www.exquisit.de Seite 30...
