6
Anwendungen
6.2.2 Erkennung von unterbrochenen Leitungen

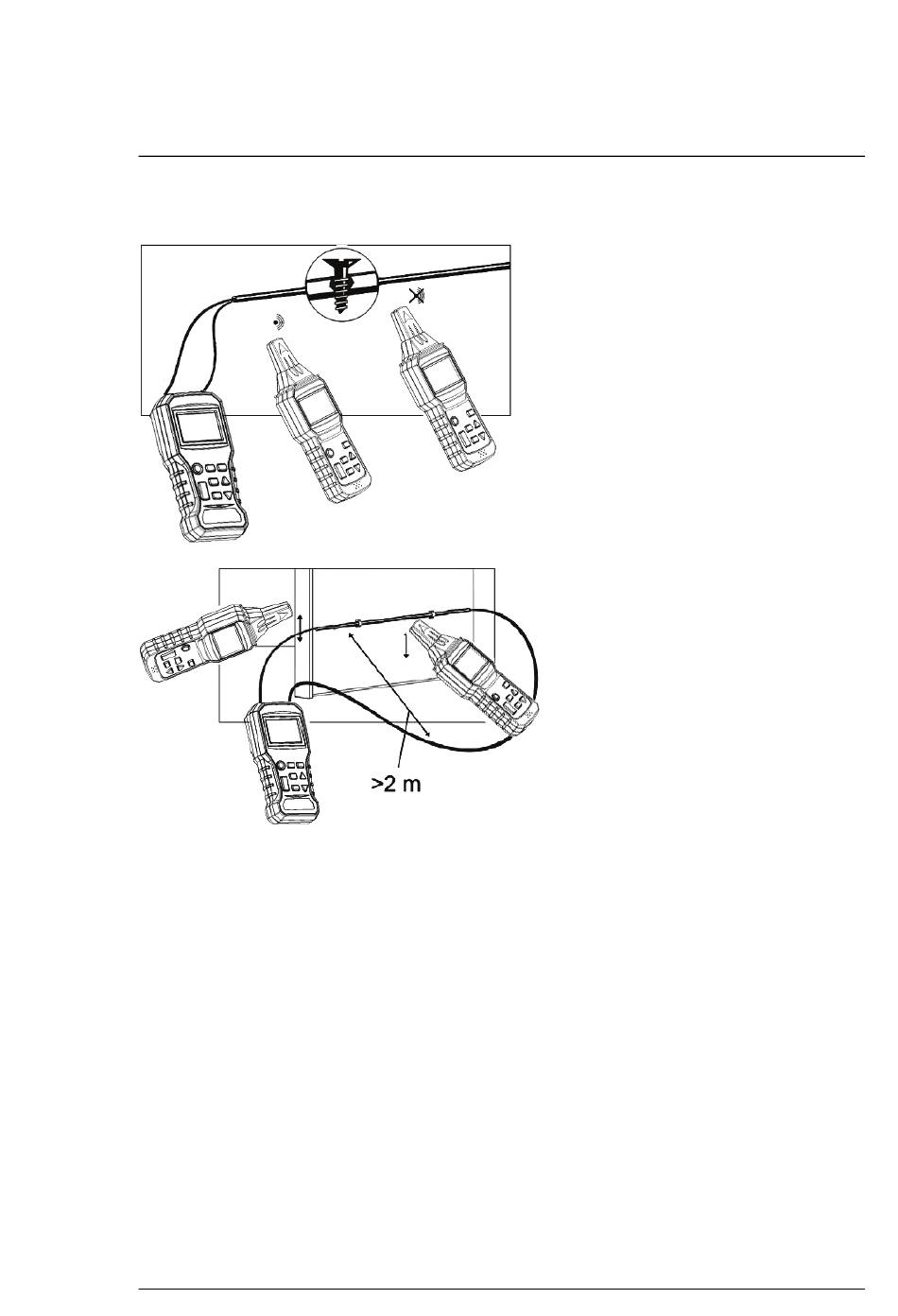

Abbildung 6.4 Zwei Beispiele für die Erkennung unterbrochener Leitungen (das obere Dia-
gramm zeigt einen Zweileiter-Test, während das untere Diagramm einen Einleiter-Test dar-
stellt). Die Diagramme zeigen einen Sender an einem festen Standort und einen Empfänger,
der an zwei Standorten verwendet wird. Im oberen Diagramm erkennt die Empfängerposition
auf der linken Seite ein Signal, während an der Empfängerposition auf der rechten Seite kein
Signal erkannt wird.
1. Methode 1: Schließen Sie beide Klemmen des Senders, eine für jeden
Draht, an einem Ende der Leitung an. Verbinden Sie am anderen Ende
der Leitung die Drähte miteinander.
2. Methode 2: Verbinden Sie beide Klemmen des Senders mit den Enden
der beiden Einzeldrähte in der Leitung.
3. Der Empfänger kann nun die Position des unterbrochenen Drahtes in der
Signalleitung in der Wand oder im Boden bestimmen.
#NAS100035; r. AA/71506/71506; de-DE
15
