6
Anwendungen
6.1 Einpolige Anwendungen
6.1.1 Offene Leitungen orten

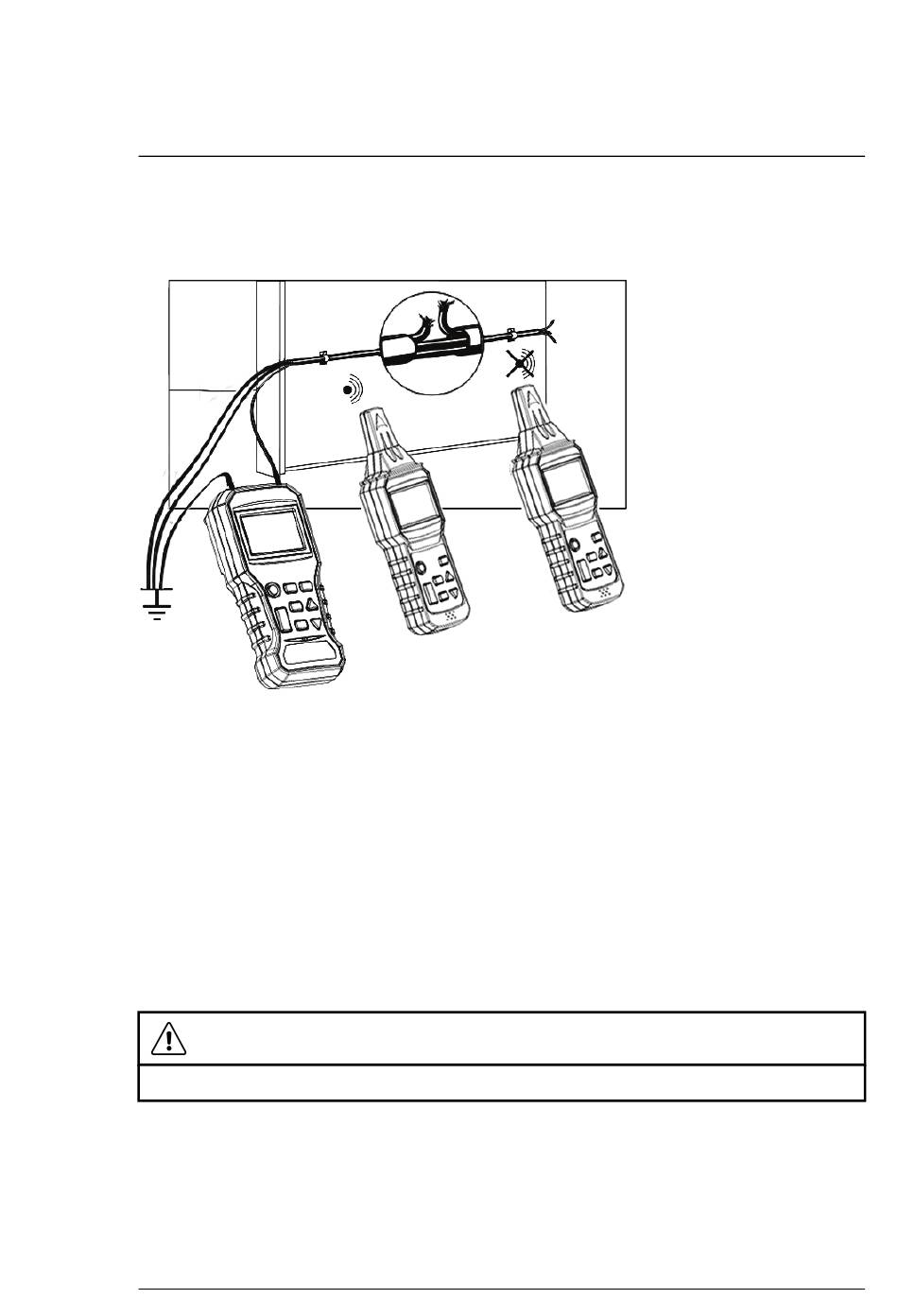

Abbildung 6.1 Offene Leitungen orten. Das Diagramm zeigt einen Sender an einem festen
Standort und einen Empfänger, der an zwei Standorten verwendet wird. Die Empfängerpositi-
on auf der linken Seite erkennt ein Signal, während die Empfängerposition auf der rechten
Seite kein Signal erkennt.
1. Schließen Sie die rote Plusklemme (+) an einen einzelnen Leiter an.
2. Schließen Sie die schwarze Klemme (COM) an die Erdung an. Verwenden
Sie gegebenenfalls den mitgelieferten Erdspieß für eine Außenerdung.
3. Befinden sich im selben Leitungskanal oder Kabel zusätzliche Leiter, müs-
sen diese ebenfalls geerdet werden.
4. Der Empfänger kann nun den Ort des Kabelfehlers erkennen.
6.1.2 Ortung und Verfolgung von Leitungen und Steckdosen
Führen Sie diese Prüfung nicht an einem stromführenden Schaltkreis durch.
#NAS100035; r. AA/71506/71506; de-DE
WARNUNG
12
