6 Anwendungen
3. Befinden sich im selben Leitungskanal oder Kabel zusätzliche Leiter, müs-
sen diese ebenfalls geerdet werden.
4. Der Empfänger kann nun die Position eines Drahtbruchs erkennen.
6.3.3 Aufspüren von Fehlern in einem Fußbodenheizungssystem (mit
zwei Geräten)
Der zu prüfende Stromkreis darf nicht stromführend sein.

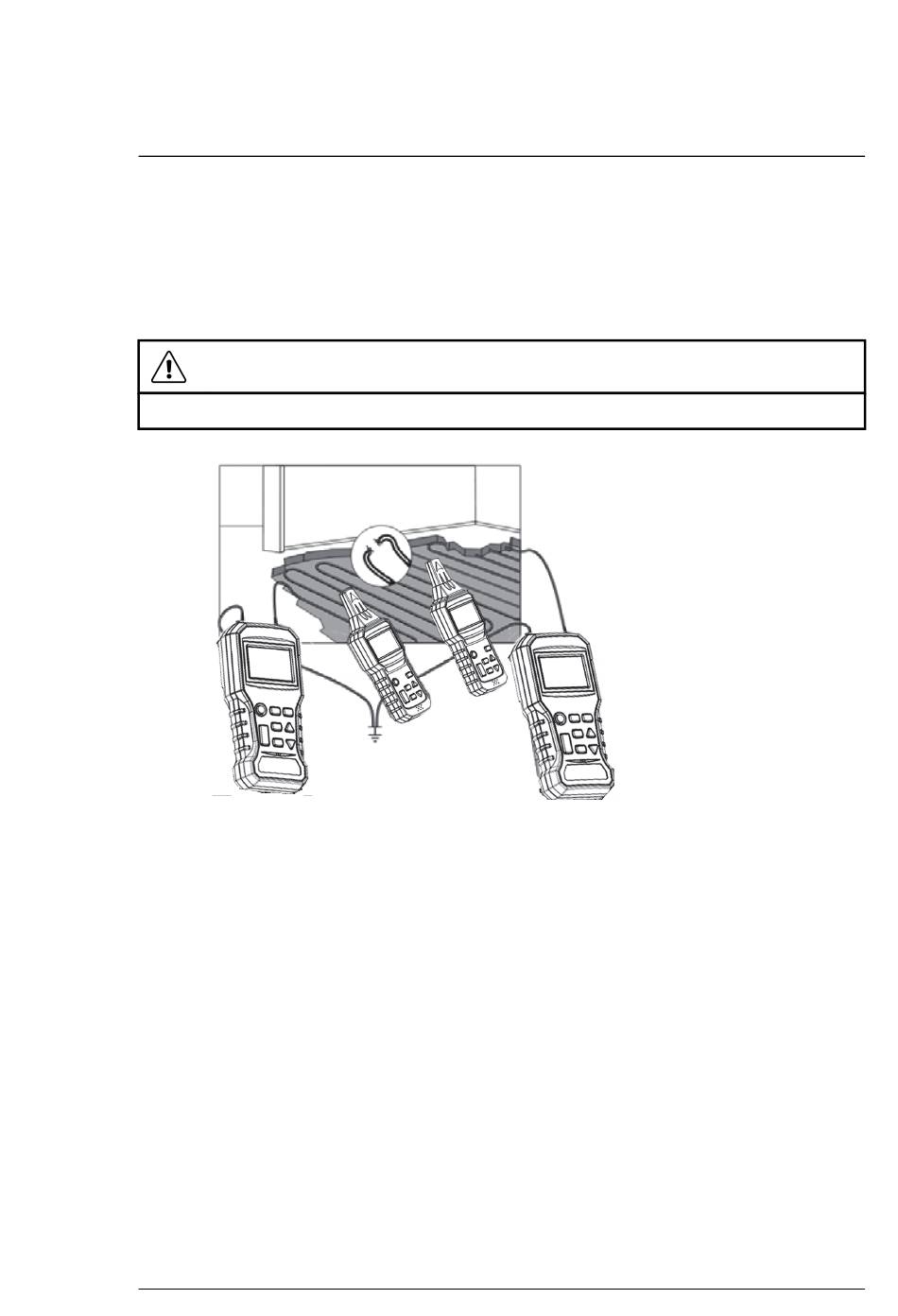

Abbildung 6.6 Aufspüren von Störungen in einer Fußbodenheizung
1. Das rechte Ende des Stromkreises ist mit dem Sender verbunden, der ein
„x"-Code-Signal sendet, und die linke Seite des Stromkreises ist mit dem
anderen Sender verbunden, der ein „y"-Code-Signal sendet (beide Sen-
der müssen geerdet sein). Die in diesem Beispiel verwendeten „x"- und
„y"-Codes stellen die Übertragungscodes dar, die der Benutzer program-
mieren kann, um zu erkennen, welcher Sender erkannt wird (siehe mehr
über Codes in Abschnitt 4.1, Betriebsarten des Senders).
2. Wenn die Leitung verfolgt wird, ist die Stelle, an der das vom Empfänger
erfasste Signal plötzlich abfällt, der Ort des Bruchs.
#NAS100035; r. AA/71506/71506; de-DE
WARNUNG
17
