Extech CB10 - Handbuch für Steckdosentester

Einleitung

Herzlichen Glückwunsch zum Kauf des Extech Model CB10 Sicherungsfinders und Steckdosentesters. Dieses Instrument wurde vollständig geprüft und kalibriert und wird bei sachgemäßer Verwendung jahrelang zuverlässige Dienste leisten.

Sicherheit

Dieses Symbol, das einem anderen Symbol, Anschluss oder Bedienteil beigefügt ist, weist darauf hin, dass der Bediener zur Vermeidung von Personenschäden oder Schäden am Messgerät eine Erklärung in der Bedienungsanleitung beachten muss.

Dieses WARNHINWEIS-Symbol weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.

Dieses VORSICHT-Symbol weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu Schäden am Produkt führen kann.
Dieses Symbol weist darauf hin, dass ein Gerät durchweg durch doppelte oder verstärkte Isolierung geschützt ist.

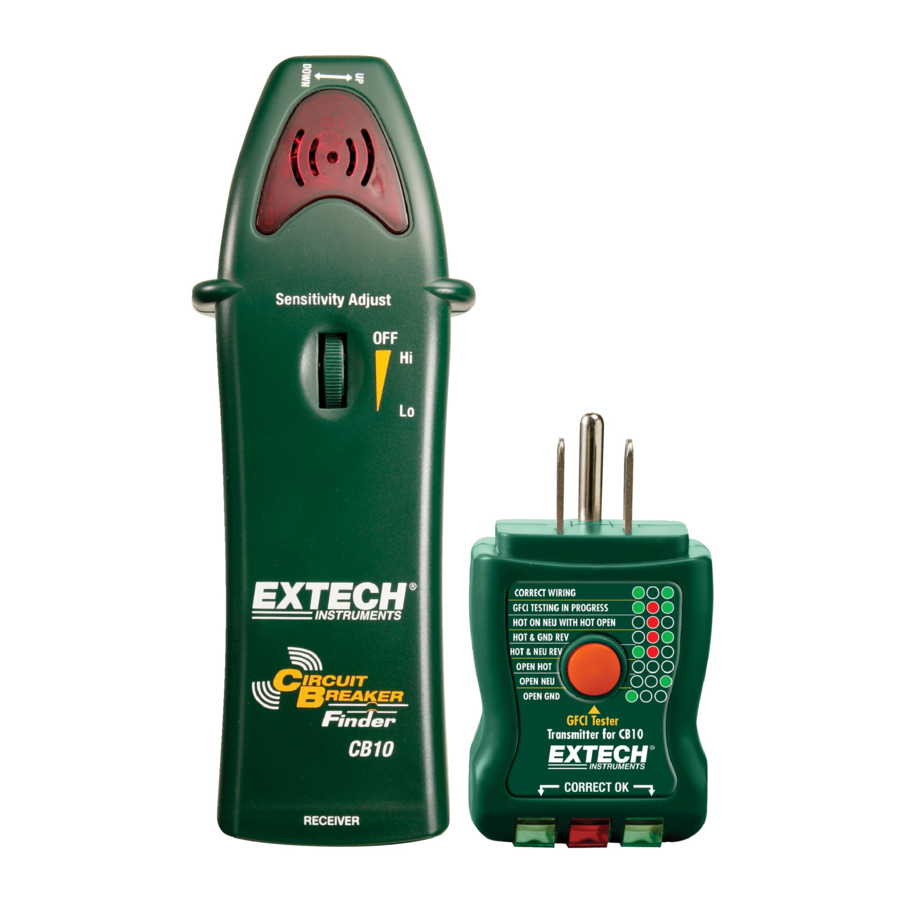

Beschreibung des Messgeräts

Empfänger

1. Anzeige-LED und Piepser
2. EIN/AUS und Empfindlichkeitseinstellung
3. Steckplatz für Sender

Hinweis: Das Batteriefach befindet sich auf der Rückseite des Empfängers

Sender

4. Steckdosen-LED-Codierungsschema
5. GFCI-Testtaste
6. Steckdosen-LEDs

Technische Daten

Betrieb

Vor Gebrauch immer an einem bekannten intakten Stromkreis testen.

Alle festgestellten Probleme einem qualifizierten Elektriker melden.

Lokalisierung eines Schutzschalters oder einer Sicherung

Der Sender speist ein Signal in den Stromkreis ein, das vom Empfänger erkannt werden kann. Der Empfänger piepst, wenn das Signal erkannt wird. Die Empfindlichkeitseinstellung ermöglicht die Ortung und genaue Bestimmung des Schutzschalters oder der Sicherung, der/die den ausgewählten Stromkreis schützt.

1. Stecken Sie den Sender / Steckdosentester in eine stromführende Steckdose. Die beiden grünen LEDs sollten leuchten.
2. Drehen Sie die Empfindlichkeitseinstellung des Empfängers von der Position AUS auf die Position HOCH. Die rote LED sollte leuchten. Leuchtet die LED nicht, ersetzen Sie die Batterie.
3. Testen Sie die Funktion des Empfängers, indem Sie ihn in die Nähe des Senders halten. Der Empfänger sollte piepsen und die LED sollte blinken.
4. Am Sicherungskasten stellen Sie die Empfindlichkeit auf die Position HOCH ein und halten den Empfänger wie durch die Beschriftung "UP – DOWN" (AUF – AB) angezeigt.
5. Bewegen Sie den Empfänger entlang der Reihe der Schutzschalter, bis der ausgewählte Stromkreis durch Piepsen und Blinken identifiziert wird.
6. Reduzieren Sie die Empfindlichkeit nach Bedarf, um den genauen Schutzschalter zu lokalisieren, der den Stromkreis steuert.

Steckdosenverdrahtungstest

1. Stecken Sie den Sender / Steckdosentester in die Steckdose.
2. Die drei LEDs zeigen den Zustand des Stromkreises an. Das Diagramm listet alle Zustände auf, die der CB10 erkennen kann. Die LEDs in diesem Diagramm stellen die Ansicht von der GFCI-Tastenseite des Senders dar. Bei Betrachtung der anderen Seite des Senders sind die LEDs ein Spiegelbild der hier gezeigten.
3. Der Tester zeigt nicht die Qualität der Erdverbindung, zwei spannungsführende Drähte in einem Stromkreis, eine Kombination von Defekten oder eine Vertauschung von Erd- und Neutralleitern an.

Steckdosen-GFCI-Test

1. Bevor Sie den Tester verwenden, drücken Sie die TEST-Taste an der installierten GFCI-Steckdose; der GFCI sollte auslösen. Löst er nicht aus, verwenden Sie den Stromkreis nicht und rufen Sie einen qualifizierten Elektriker. Löst er aus, drücken Sie die RESET-Taste an der Steckdose.
2. Stecken Sie den Sender / Steckdosentester in die Steckdose. Vergewissern Sie sich, dass die Verdrahtung wie oben beschrieben korrekt ist.
3. Halten Sie die Testtaste am Tester mindestens 8 Sekunden lang gedrückt; die Anzeigeleuchten am Tester erlöschen, wenn der GFCI auslöst.
4. Löst der Stromkreis nicht aus, ist entweder der GFCI funktionsfähig, aber die Verdrahtung ist falsch, oder die Verdrahtung ist korrekt und der GFCI ist nicht funktionsfähig.

Batteriewechsel

1. Wenn die Batteriespannung unter die Betriebsspannung fällt, leuchtet die LED des Empfängers nicht mehr. Die Batterie sollte ersetzt werden.
2. Entfernen Sie die Batteriefachabdeckung des Empfängers, indem Sie die Schraube mit einem Kreuzschlitzschraubendreher entfernen. (Der Sender wird über das Stromnetz versorgt.)
3. Legen Sie eine 9-Volt-Batterie unter Beachtung der richtigen Polarität ein.
4. Bringen Sie die Batteriefachabdeckung wieder an.
5. Entsorgen Sie die alte Batterie ordnungsgemäß.

Kalibrier- und Reparaturservices

Teledyne FLIR bietet Kalibrier- und Reparaturservices für die von uns verkauften Extech-Produkte. Wir bieten NIST-rückführbare Kalibrierungen für die meisten unserer Produkte an. Kontaktieren Sie uns für Informationen zur Verfügbarkeit von Kalibrierung und Reparatur, siehe Kontaktinformationen unten. Jährliche Kalibrierungen sollten durchgeführt werden, um die Leistung und Genauigkeit des Messgeräts zu überprüfen. Produktspezifikationen können ohne vorherige Ankündigung geändert werden. Bitte besuchen Sie unsere Website für die aktuellsten Produktinformationen: www.extech.com.

Kundensupport kontaktieren

Telefonliste Kundensupport: https://support.flir.com/contact
Kalibrierung, Reparatur und Rücksendungen: repair@extech.com
Technischer Support: https://support.flir.com
www.extech.com
