6 Anwendungen

6.3 Andere Anwendungen

6.3.1 Aufspüren eines unterirdischen Stromkreises
Der zu prüfende Stromkreis darf nicht stromführend sein.

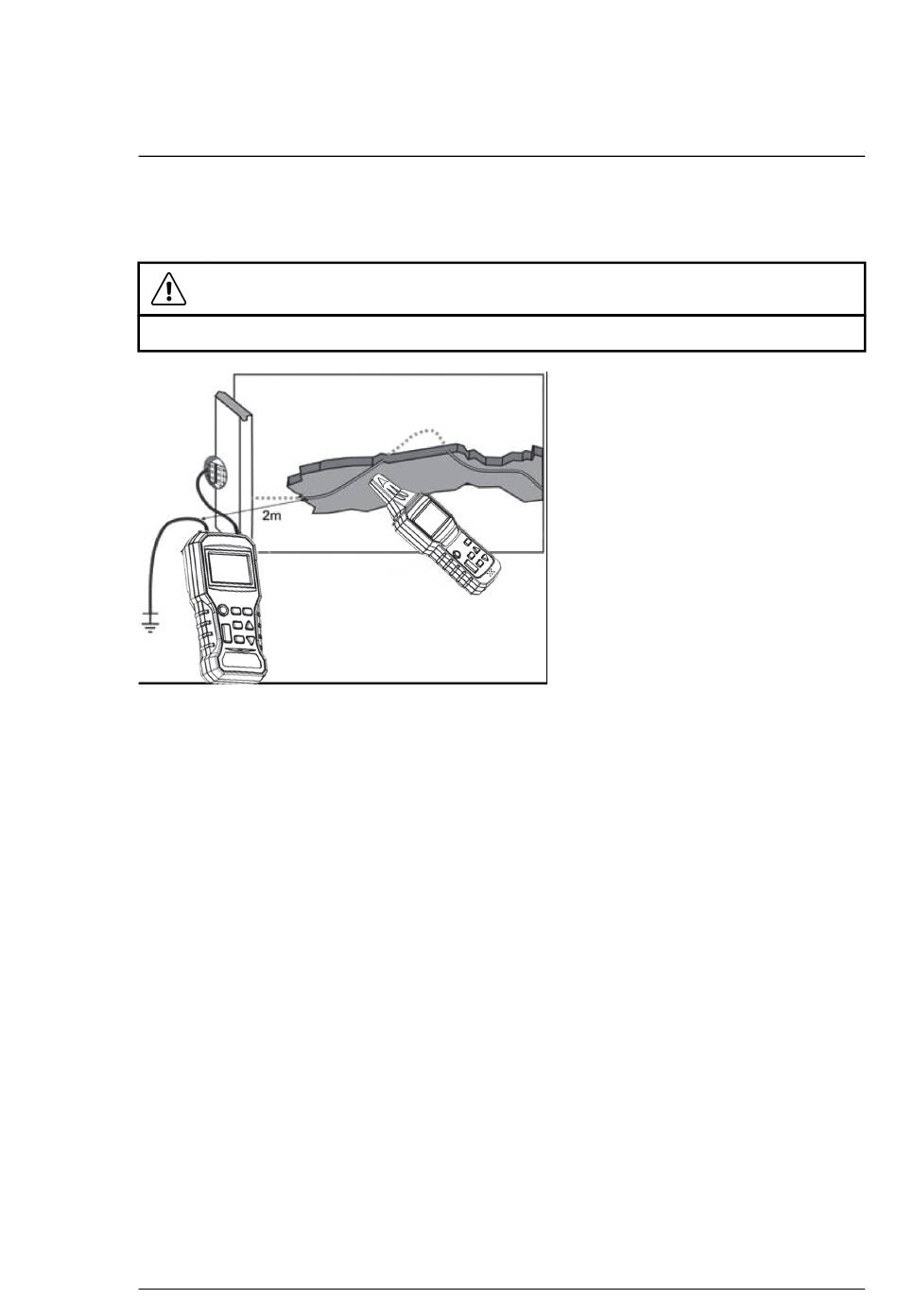

Abbildung 6.5 Aufspüren von unterirdischen Stromkreisen
1. Schließen Sie die Plusklemme (+) des Senders wie im Diagramm darge-
stellt an.
2. Die COM-Klemme des Senders muss vorschriftsmäßig mit der Erdung
verbunden werden. Bei Arbeiten im Freien können Sie den mitgelieferten
Erdspieß für eine Erdverbindung verwenden.
3. Verwenden Sie den automatischen Erkennungsmodus des Empfängers
für die Ortung und Verfolgung des Stromkreises.
4. Der Abstand zwischen der Erdleitung und dem zu ortenden Stromkreis
muss so groß wie möglich sein, andernfalls kann die Erdverbindung die
Erkennung der Stromkreisleitung stören.
6.3.2 Aufspüren von Störungen in einer Fußbodenheizung
Ein illustriertes Beispiel finden Sie im Anwendungsbild in Abbildung 6.1 weiter
oben in diesem Handbuch.
1. Schließen Sie die rote Plusklemme (+) an einen Einzelleiter an.
2. Schließen Sie die schwarze Klemme (COM) an die Erdung an. Bei Arbei-
ten im Freien können Sie den mitgelieferten Erdspieß für eine Erdverbin-
dung verwenden.
#NAS100035; r. AA/71506/71506; de-DE
WARNUNG
