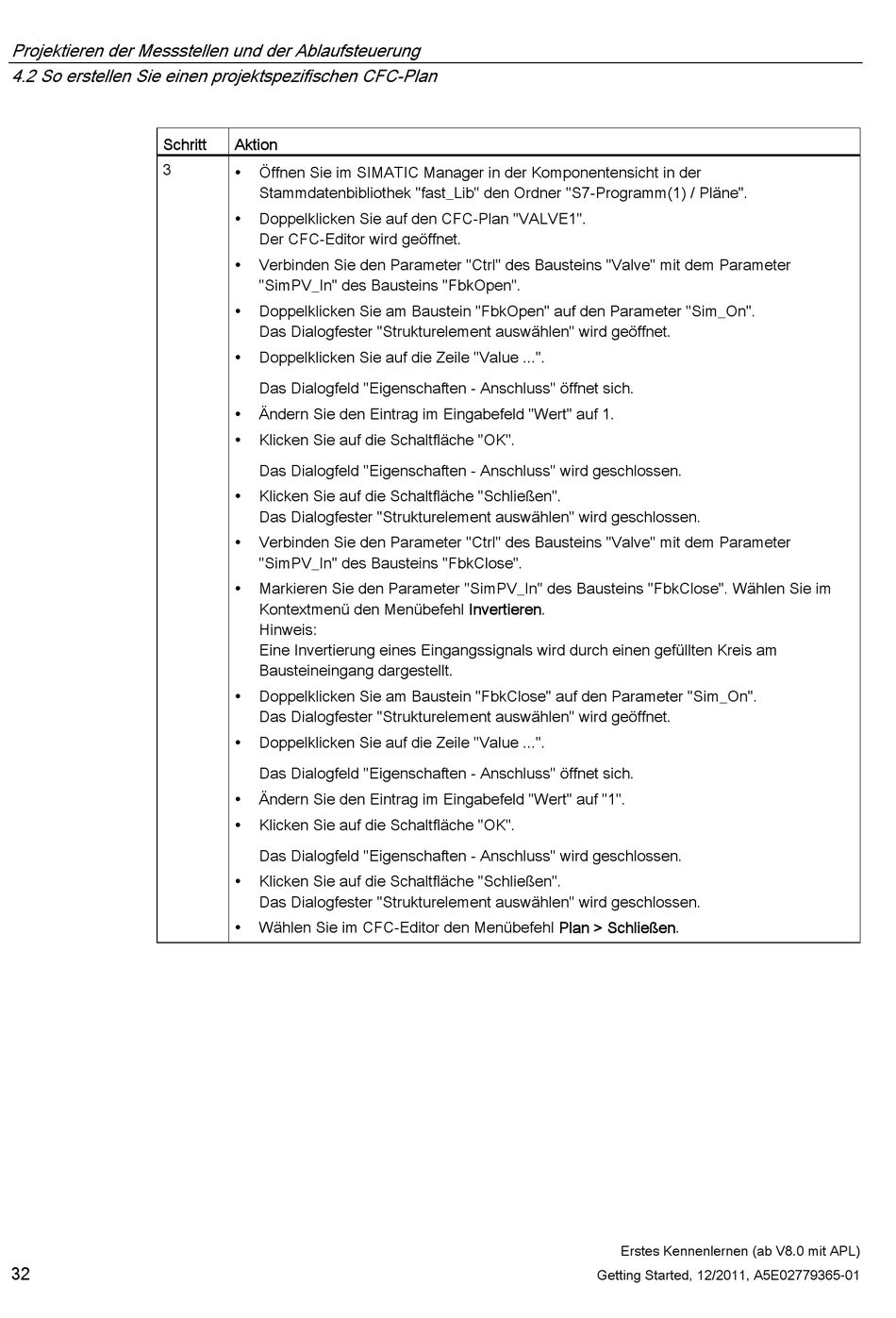

Projektieren der Messstellen und der Ablaufsteuerung
4.2 So erstellen Sie einen projektspezifischen CFC-Plan
Schritt
3
32
Aktion
Öffnen Sie im SIMATIC Manager in der Komponentensicht in der

Stammdatenbibliothek "fast_Lib" den Ordner "S7-Programm(1) / Pläne".
Doppelklicken Sie auf den CFC-Plan "VALVE1".

Der CFC-Editor wird geöffnet.
Verbinden Sie den Parameter "Ctrl" des Bausteins "Valve" mit dem Parameter

"SimPV_In" des Bausteins "FbkOpen".
Doppelklicken Sie am Baustein "FbkOpen" auf den Parameter "Sim_On".

Das Dialogfester "Strukturelement auswählen" wird geöffnet.
Doppelklicken Sie auf die Zeile "Value ...".

Das Dialogfeld "Eigenschaften - Anschluss" öffnet sich.
Ändern Sie den Eintrag im Eingabefeld "Wert" auf 1.

Klicken Sie auf die Schaltfläche "OK".

Das Dialogfeld "Eigenschaften - Anschluss" wird geschlossen.
Klicken Sie auf die Schaltfläche "Schließen".

Das Dialogfester "Strukturelement auswählen" wird geschlossen.
Verbinden Sie den Parameter "Ctrl" des Bausteins "Valve" mit dem Parameter

"SimPV_In" des Bausteins "FbkClose".
Markieren Sie den Parameter "SimPV_In" des Bausteins "FbkClose". Wählen Sie im

Kontextmenü den Menübefehl Invertieren.
Hinweis:
Eine Invertierung eines Eingangssignals wird durch einen gefüllten Kreis am
Bausteineingang dargestellt.
Doppelklicken Sie am Baustein "FbkClose" auf den Parameter "Sim_On".

Das Dialogfester "Strukturelement auswählen" wird geöffnet.
Doppelklicken Sie auf die Zeile "Value ...".

Das Dialogfeld "Eigenschaften - Anschluss" öffnet sich.
Ändern Sie den Eintrag im Eingabefeld "Wert" auf "1".

Klicken Sie auf die Schaltfläche "OK".

Das Dialogfeld "Eigenschaften - Anschluss" wird geschlossen.
Klicken Sie auf die Schaltfläche "Schließen".

Das Dialogfester "Strukturelement auswählen" wird geschlossen.
Wählen Sie im CFC-Editor den Menübefehl Plan > Schließen.

Erstes Kennenlernen (ab V8.0 mit APL)
Getting Started, 12/2011, A5E02779365-01
