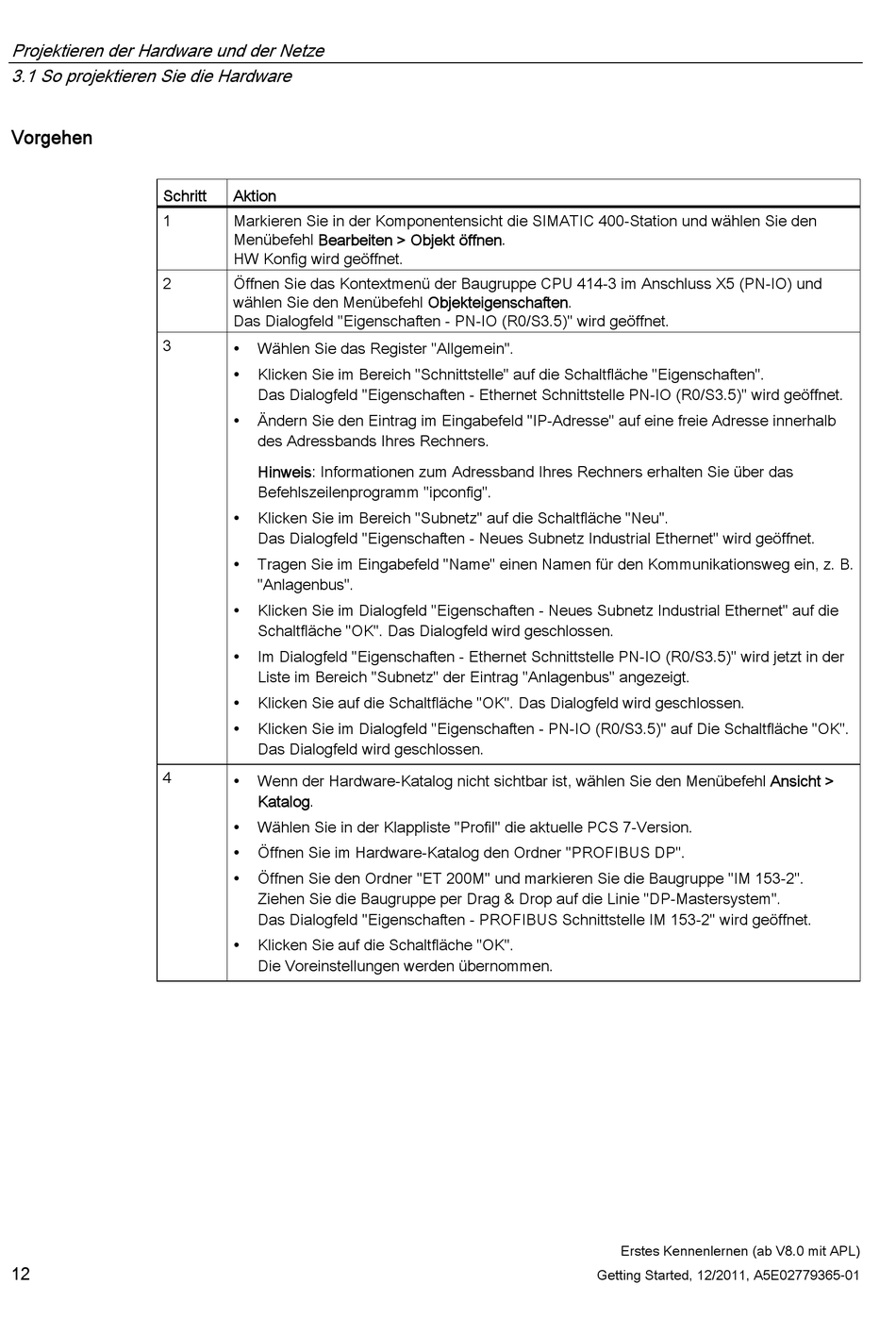

Projektieren der Hardware und der Netze
3.1 So projektieren Sie die Hardware
Vorgehen
Schritt
1
2
3
4
12
Aktion
Markieren Sie in der Komponentensicht die SIMATIC 400-Station und wählen Sie den
Menübefehl Bearbeiten > Objekt öffnen.
HW Konfig wird geöffnet.
Öffnen Sie das Kontextmenü der Baugruppe CPU 414-3 im Anschluss X5 (PN-IO) und
wählen Sie den Menübefehl Objekteigenschaften.
Das Dialogfeld "Eigenschaften - PN-IO (R0/S3.5)" wird geöffnet.
Wählen Sie das Register "Allgemein".

Klicken Sie im Bereich "Schnittstelle" auf die Schaltfläche "Eigenschaften".

Das Dialogfeld "Eigenschaften - Ethernet Schnittstelle PN-IO (R0/S3.5)" wird geöffnet.
Ändern Sie den Eintrag im Eingabefeld "IP-Adresse" auf eine freie Adresse innerhalb

des Adressbands Ihres Rechners.
Hinweis: Informationen zum Adressband Ihres Rechners erhalten Sie über das
Befehlszeilenprogramm "ipconfig".
Klicken Sie im Bereich "Subnetz" auf die Schaltfläche "Neu".

Das Dialogfeld "Eigenschaften - Neues Subnetz Industrial Ethernet" wird geöffnet.
Tragen Sie im Eingabefeld "Name" einen Namen für den Kommunikationsweg ein, z. B.

"Anlagenbus".
Klicken Sie im Dialogfeld "Eigenschaften - Neues Subnetz Industrial Ethernet" auf die

Schaltfläche "OK". Das Dialogfeld wird geschlossen.
Im Dialogfeld "Eigenschaften - Ethernet Schnittstelle PN-IO (R0/S3.5)" wird jetzt in der

Liste im Bereich "Subnetz" der Eintrag "Anlagenbus" angezeigt.
Klicken Sie auf die Schaltfläche "OK". Das Dialogfeld wird geschlossen.

Klicken Sie im Dialogfeld "Eigenschaften - PN-IO (R0/S3.5)" auf Die Schaltfläche "OK".

Das Dialogfeld wird geschlossen.
Wenn der Hardware-Katalog nicht sichtbar ist, wählen Sie den Menübefehl Ansicht >

Katalog.
Wählen Sie in der Klappliste "Profil" die aktuelle PCS 7-Version.

Öffnen Sie im Hardware-Katalog den Ordner "PROFIBUS DP".

Öffnen Sie den Ordner "ET 200M" und markieren Sie die Baugruppe "IM 153-2".

Ziehen Sie die Baugruppe per Drag & Drop auf die Linie "DP-Mastersystem".
Das Dialogfeld "Eigenschaften - PROFIBUS Schnittstelle IM 153-2" wird geöffnet.
Klicken Sie auf die Schaltfläche "OK".

Die Voreinstellungen werden übernommen.
