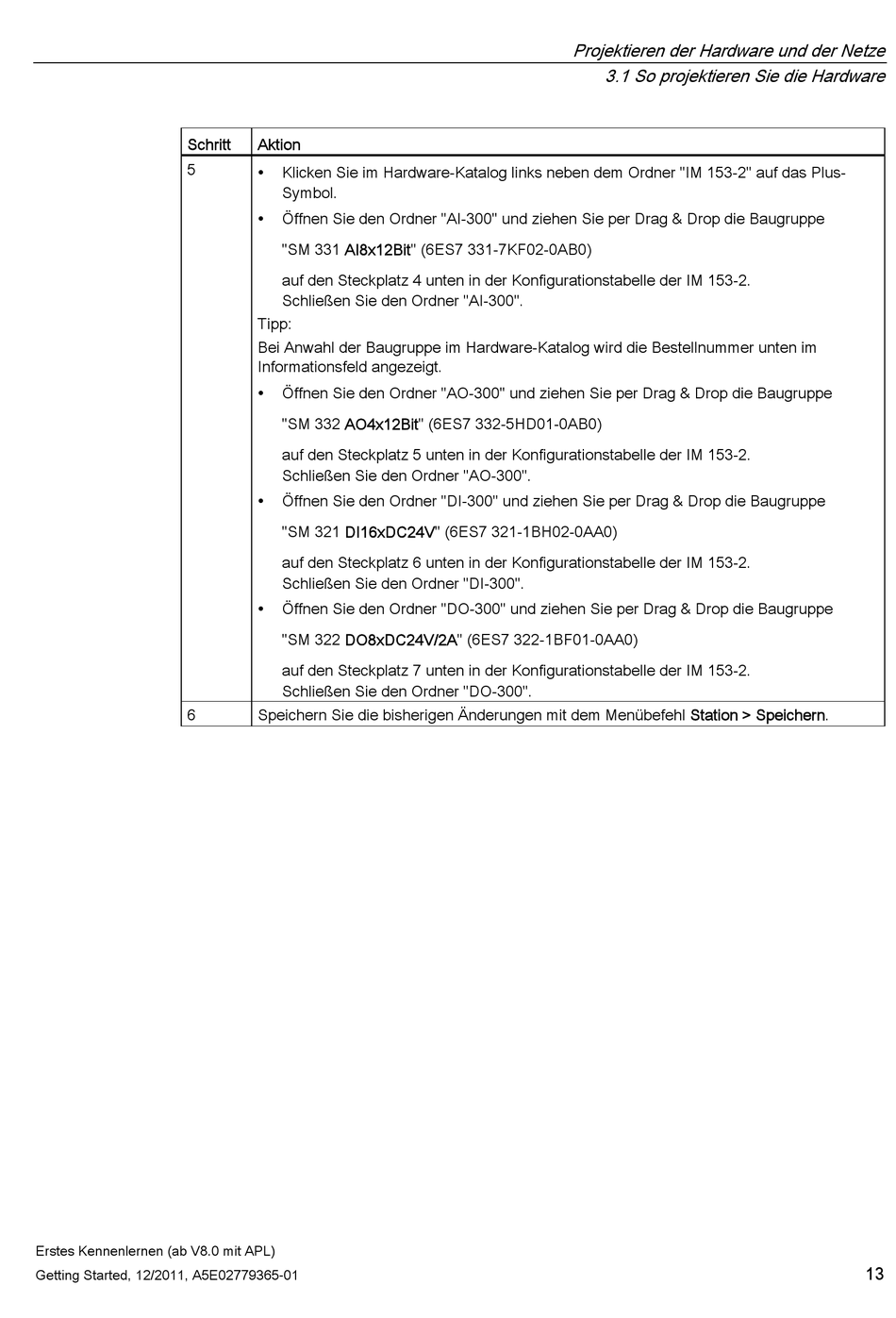

Siemens SIMATIC PCS 7 Handbuch Seite 13

Schritt
5
6
Erstes Kennenlernen (ab V8.0 mit APL)
Getting Started, 12/2011, A5E02779365-01
Aktion
Klicken Sie im Hardware-Katalog links neben dem Ordner "IM 153-2" auf das Plus-

Symbol.
Öffnen Sie den Ordner "AI-300" und ziehen Sie per Drag & Drop die Baugruppe

"SM 331 AI8x12Bit" (6ES7 331-7KF02-0AB0)
auf den Steckplatz 4 unten in der Konfigurationstabelle der IM 153-2.
Schließen Sie den Ordner "AI-300".
Tipp:
Bei Anwahl der Baugruppe im Hardware-Katalog wird die Bestellnummer unten im
Informationsfeld angezeigt.
Öffnen Sie den Ordner "AO-300" und ziehen Sie per Drag & Drop die Baugruppe

"SM 332 AO4x12Bit" (6ES7 332-5HD01-0AB0)
auf den Steckplatz 5 unten in der Konfigurationstabelle der IM 153-2.
Schließen Sie den Ordner "AO-300".
Öffnen Sie den Ordner "DI-300" und ziehen Sie per Drag & Drop die Baugruppe

"SM 321 DI16xDC24V" (6ES7 321-1BH02-0AA0)
auf den Steckplatz 6 unten in der Konfigurationstabelle der IM 153-2.
Schließen Sie den Ordner "DI-300".
Öffnen Sie den Ordner "DO-300" und ziehen Sie per Drag & Drop die Baugruppe

"SM 322 DO8xDC24V/2A" (6ES7 322-1BF01-0AA0)
auf den Steckplatz 7 unten in der Konfigurationstabelle der IM 153-2.
Schließen Sie den Ordner "DO-300".
Speichern Sie die bisherigen Änderungen mit dem Menübefehl Station > Speichern.
Projektieren der Hardware und der Netze
3.1 So projektieren Sie die Hardware
