Intel LGA 1200 / 1150 / 1151 / 1155
The following parts are needed for this:
Pure Loop CPU cooler (1), 120mm fans (2), Intel Backplate (3), Intel mounting brackets (4), Intel
spacer nut B (7), fixing screws for the mounting bridges (9), Intel backplate screws (10), radiator
mounting screws (12), fan fixing screws (13), O-rings (14), thermal paste (16), SATA Adapter (18),
Y-Kabel (20)
Es werden folgende Bauteile benötigt:
Pure Loop CPU-Kühler (1), Lüfter (2), Intel Backplate (3), Intel Montagebrücken (4), Intel Gewindebolzen
B (7), Befestigungsschrauben für die Montagebrücke (9), Intel Backplate-Schrauben (10), Radiator
Befestigungsschrauben (12), Lüfter Befestigungsschrauben (13), O-Ringe (14), Wärmeleitpaste (16),
SATA Adapter (18), Y-Kabel (20)

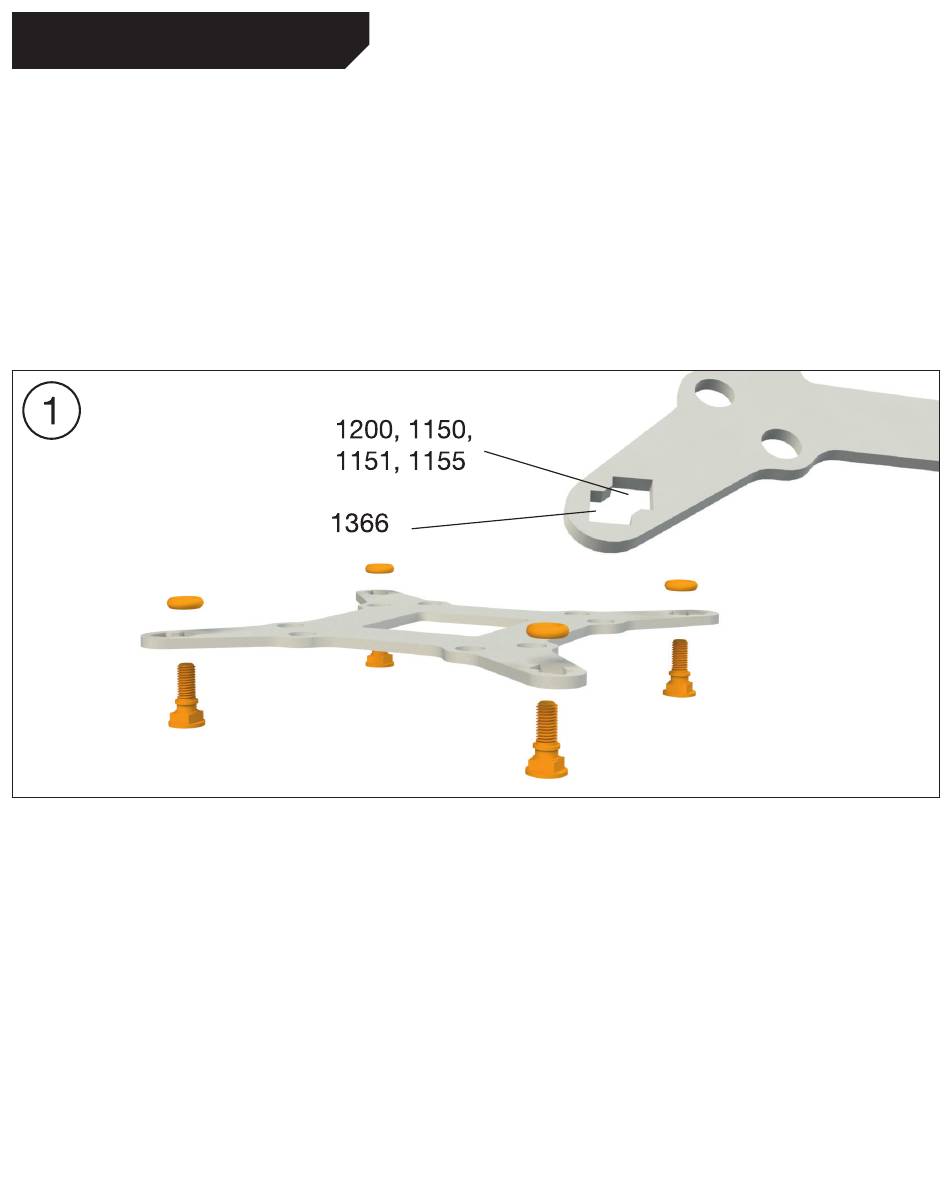

Affixing the backplate
Place the Intel backplate screws (10) in the
notches found on the rear of the Intel backplate
(3). Observe the drilled holes for the actual
CPU socket. Use the O-rings (14) to fasten the
backplate screws on the Intel backplate. Once
the Intel backplate is assembled for the actual
Intel socket, position it beneath the motherboard.
Make sure that the Intel backplate screws (10)
exactly match the positions of the motherboard
holes.
12
Befestigung der Backplate
Platzieren Sie die Intel Backplate Schrauben
(10) in die auf der Rückseite der Intel Backplate
(3) befindlichen Aussparungen. Beachten Sie
hierzu die Bohrlöcher für den jeweiligen Sockel.
Verwenden Sie zur Befestigung der Backplate-
Schrauben auf der Intel-Backplate die O-Ringe
(14). Sobald die Intel-Backplate für den jeweiligen
Intel-Sockel zusammengebaut ist, positionieren
Sie es unter dem Mainboard. Achten Sie dabei
darauf, dass die Intel Backplate-Schrauben (10)
genau in den Mainboardlöchern positioniert
sind.
