18.3 SPS-Verschlusssignalmodus

18.3.1 Um den SPS-Verschlusssignalmodus zu ändern, müssen Sie die
Administrator-Maske öffnen und im Administrator-Menü den Menüpunkt „Setup
System" wählen.

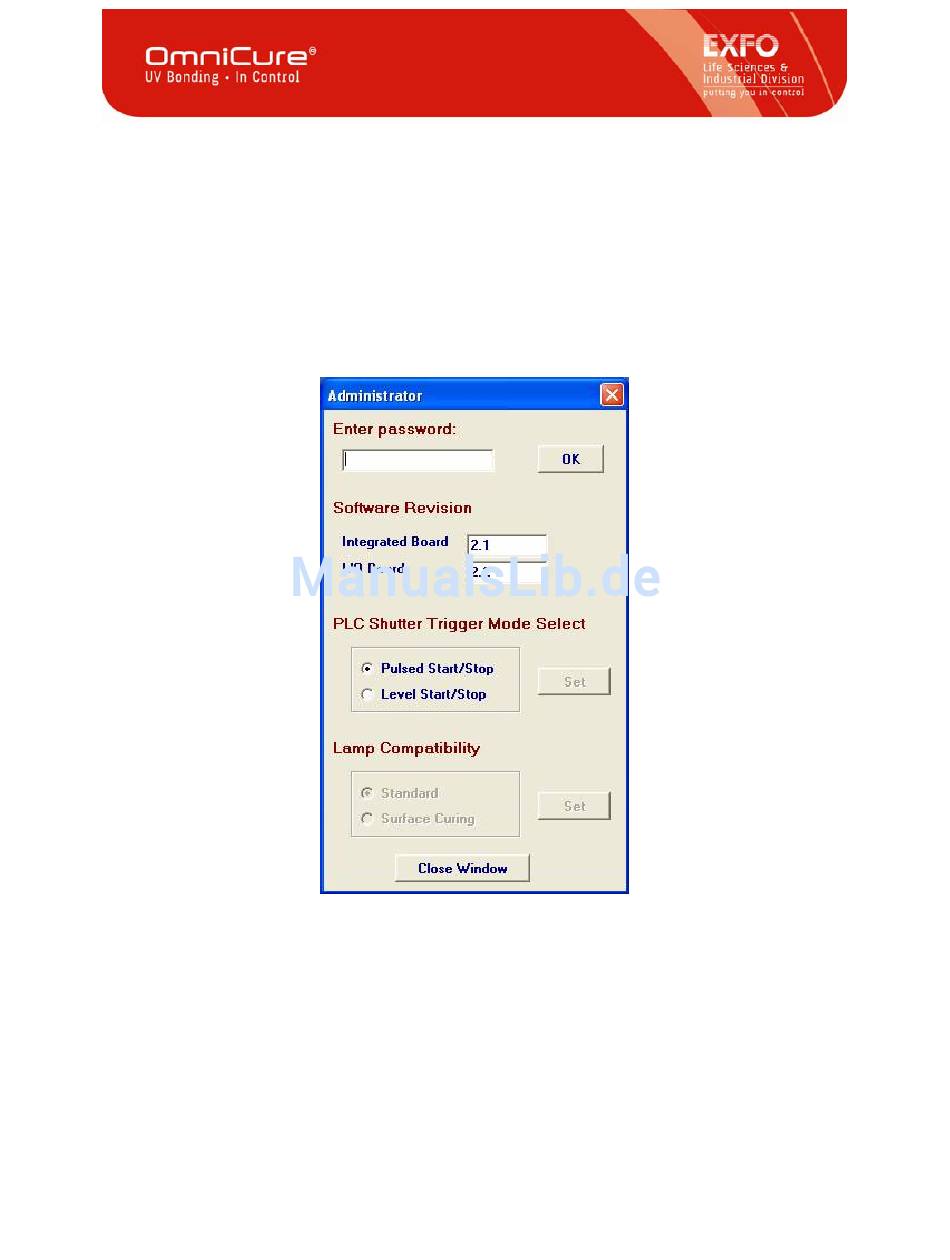

Dies ist die Administrator-Maske:
Der SPS-Verschlusssignalmodus kann auf „Pulsed Start/Stop" oder auf „Level
Start/Stop" gesetzt werden. Die Eingabe des Passworts ist dazu nicht erforderlich.
18.3.2 Die Einstellung „Pulsed Start/Stop" öffnet und schließt den Verschluss, wenn
die Verschlusskontakte geschlossen sind. Wenn der Verschluss offen ist,
schließt er sich bei der nächsten Schließung der Kontakte automatisch. Ist der
Verschluss geschlossen, wird durch Schließen der Kontakte die nächste
Belichtung nach Zeit eingeleitet.
18.3.3 Die Einstellung „Level Start/Stop" öffnet den Verschluss, wenn die
Verschlusseingänge geschlossen sind, und schließt den Verschluss, wenn sie
offen sind. Ist der SPS-Verschlusssignalmodus auf „Level Start/Stop" gesetzt,
muss der S2000 auch auf Level-Modus gestellt sein, damit der Verschluss
