Benutzerhandbuch

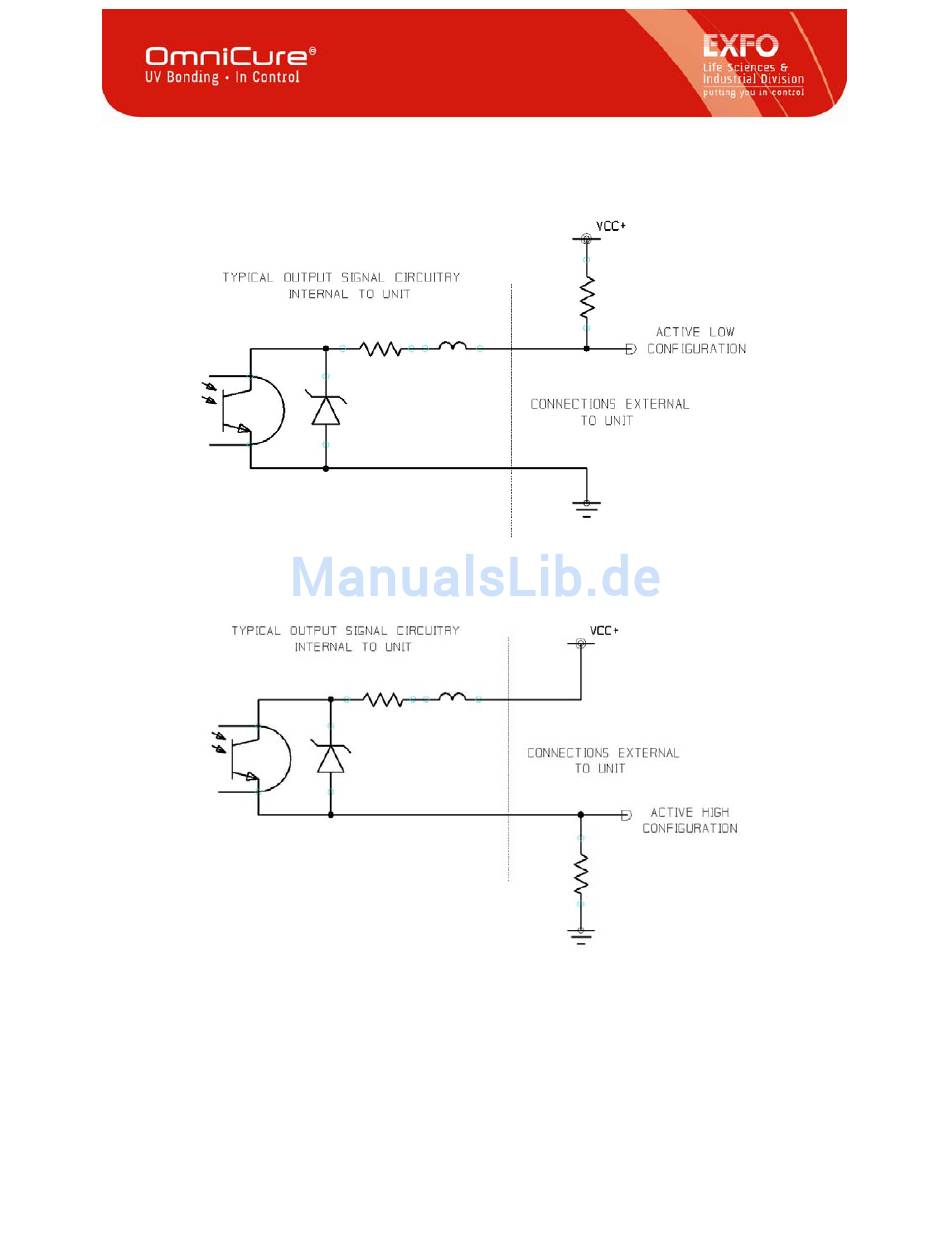

Abbildung 6: Stromkreiskonfiguration für aktives Niedrigsignal
Abbildung 7: Stromkreiskonfiguration für aktives hohes Signal

11.2.2 Eingangssignale

Die „digitalen" Eingänge besitzen folgende Eigenschaften:
>gepolte Ausführung, Eingangsgerät:
>logischer Zustand:
>maximaler Ausgangsstrom offener Stromkreis:
Optokoppler, Fotodiode, Kathodenseite
aktiv niedrig, Null Stromeingang
6 V Gleichstrom
- 22 -
