Abbildung 4: Positionierung Der Lampe; Abbildung 5: Anschließen Der Lampe - Exfo S2000 Benutzerhandbuch

Benutzerhandbuch
Keramik-
fassung
4.1.5 Die Mitte der Lampe sollte so positioniert sein, dass sie in die Federklammer
passt. Schieben Sie die Lampe bis sie in die Federklammer einschnappt. Die
Führungskanten des Reflektors (Lampenrand) sollten gut sitzend in die
Einsparungen der Lampenhalterung passen.

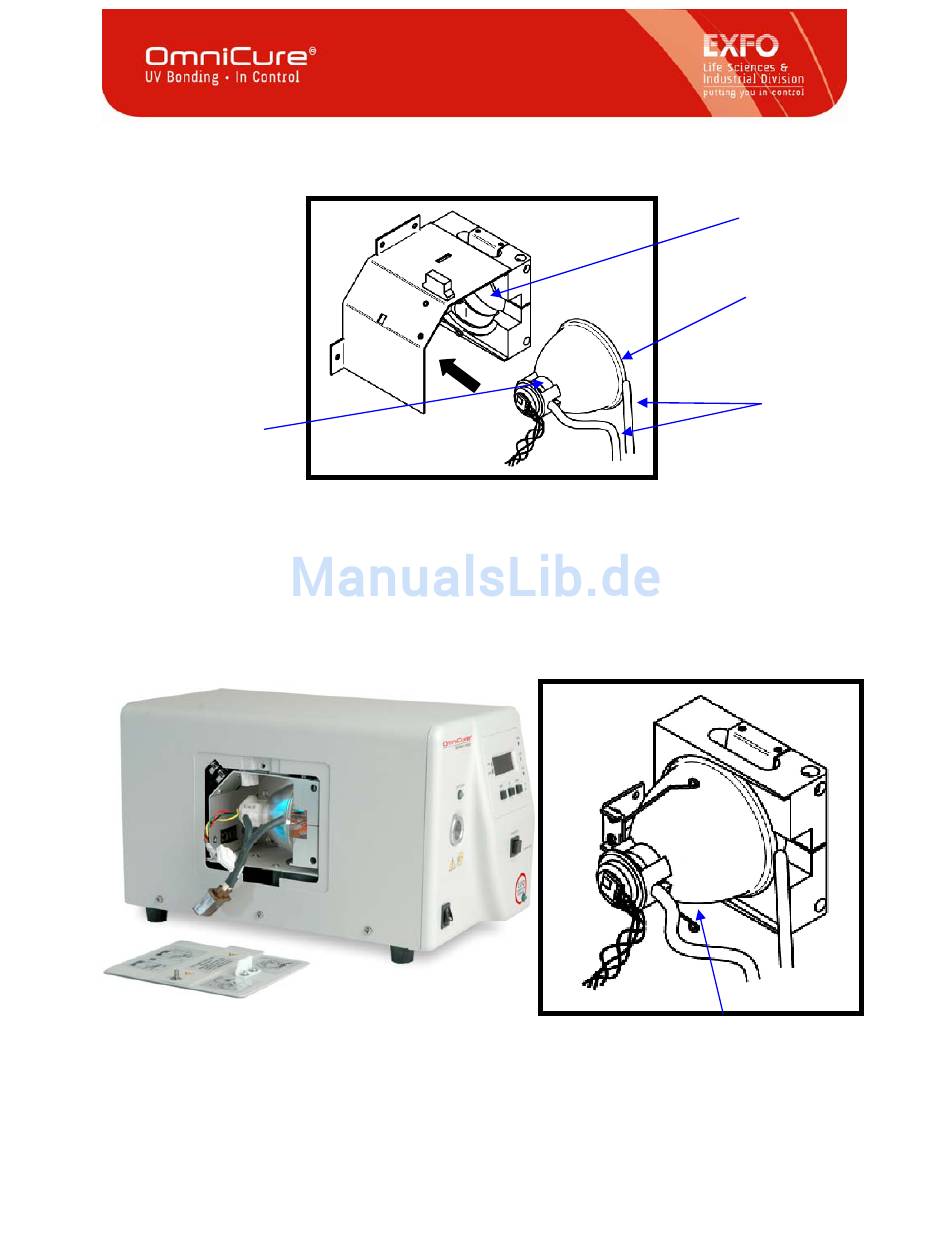

Abbildung 4: Positionierung der Lampe

Abbildung 5: Anschließen der Lampe
- 9 -
Lampen-
halterung
Lampen
-rand
Strom-
kabel
Federklammer
