Benutzerhandbuch
4

Installation des Lampenmoduls

Das SERIES 2000 Härtungssystem ist in 2 verschiedenen Versionen konfiguriert
lieferbar, eine Version für Standardhärtung und eine Version für Oberflächenhärtung. Je
nachdem auf welche Konfiguration Ihr SERIES 2000 eingestellt ist, muss der
entsprechende Lampentyp installiert werden.
Hinweis: Vor dem Fortfahren siehe Abschnitt 3 – Sicherheitsvorkehrungen
4.1.1 Ziehen Sie unbedingt den Netzstecker heraus.
4.1.2 Schrauben Sie die Schraube von der seitlichen Abdeckplatte des
Lampengehäuses mit dem mitgelieferten Werkzeug ab und nehmen Sie die
Platte von der Abdeckung des Geräts ab.
Seitenabdeckplatte des Lampengehäuses
4.1.3 Nehmen Sie das Lampenmodul vorsichtig aus dem Behälter heraus. Das
Lampenmodul darf nur an der Fassung und am Lampenrand angefasst
werden.
Vorsicht!
Die Lebensdauer des Lampenmoduls kann durch falsche Behandlung erheblich
verkürzt werden. Fassen Sie nur die Keramikfassung und den Lampenrand, aber
auf keinen Fall das Glas der Lampe oder die Innenseite des Reflektors an. Hautöl
ist schädlich für diese Teile.
4.1.4 Wie unten dargestellt, positionieren Sie die Lampe so, dass die Lampe dem
Vorderteil des Gerätes und das Stromkabel Ihnen zugewandt ist. Die Lampe
muss so positioniert werden, dass die Führungskante des Reflektors
(Lampenrand) in die Befestigungskerbe der Lampenhalterung passt.

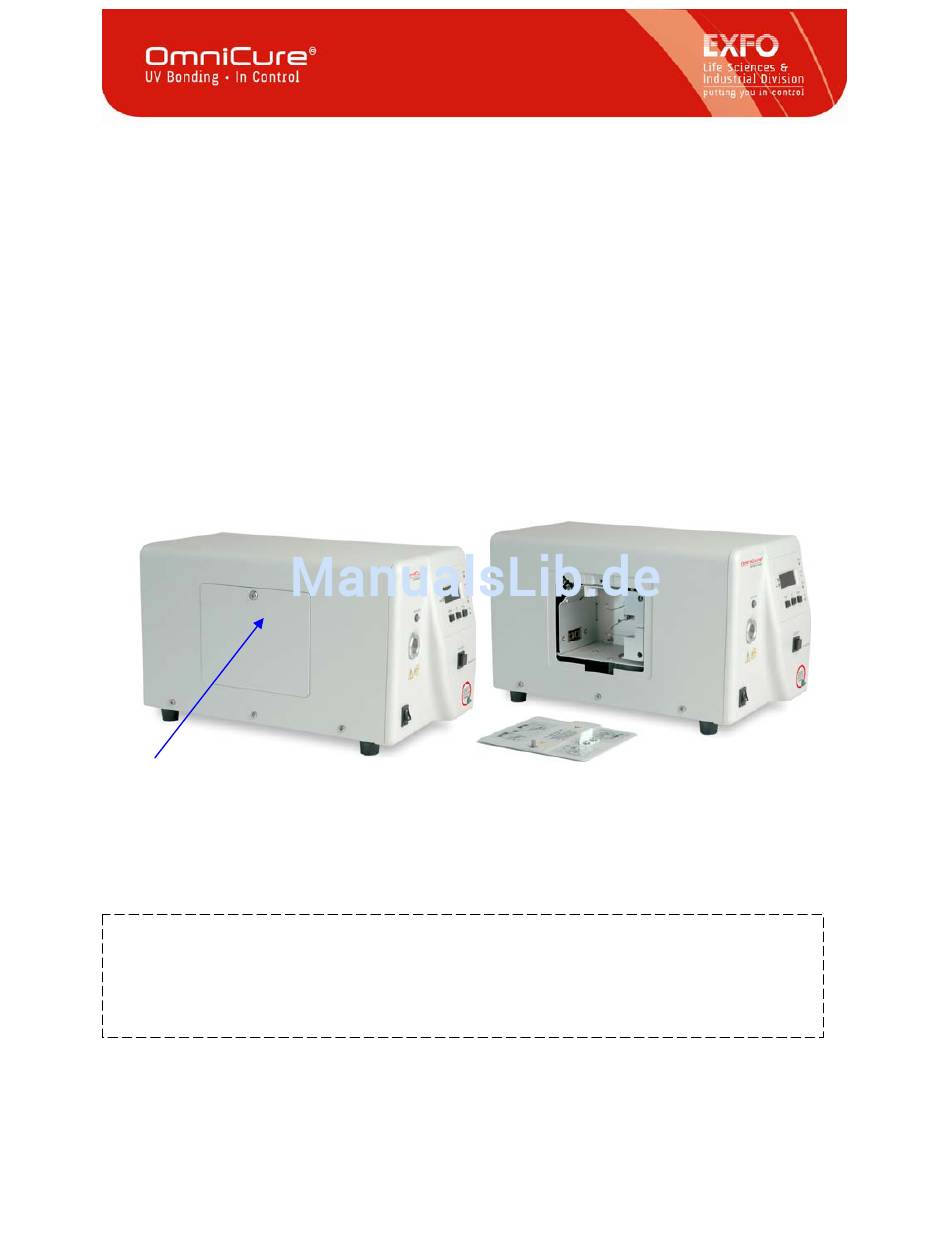

Abbildung 3: Abdeckplatte des Lampengehäuses
- 8 -
