Seitliches Wartungskonzept
4.

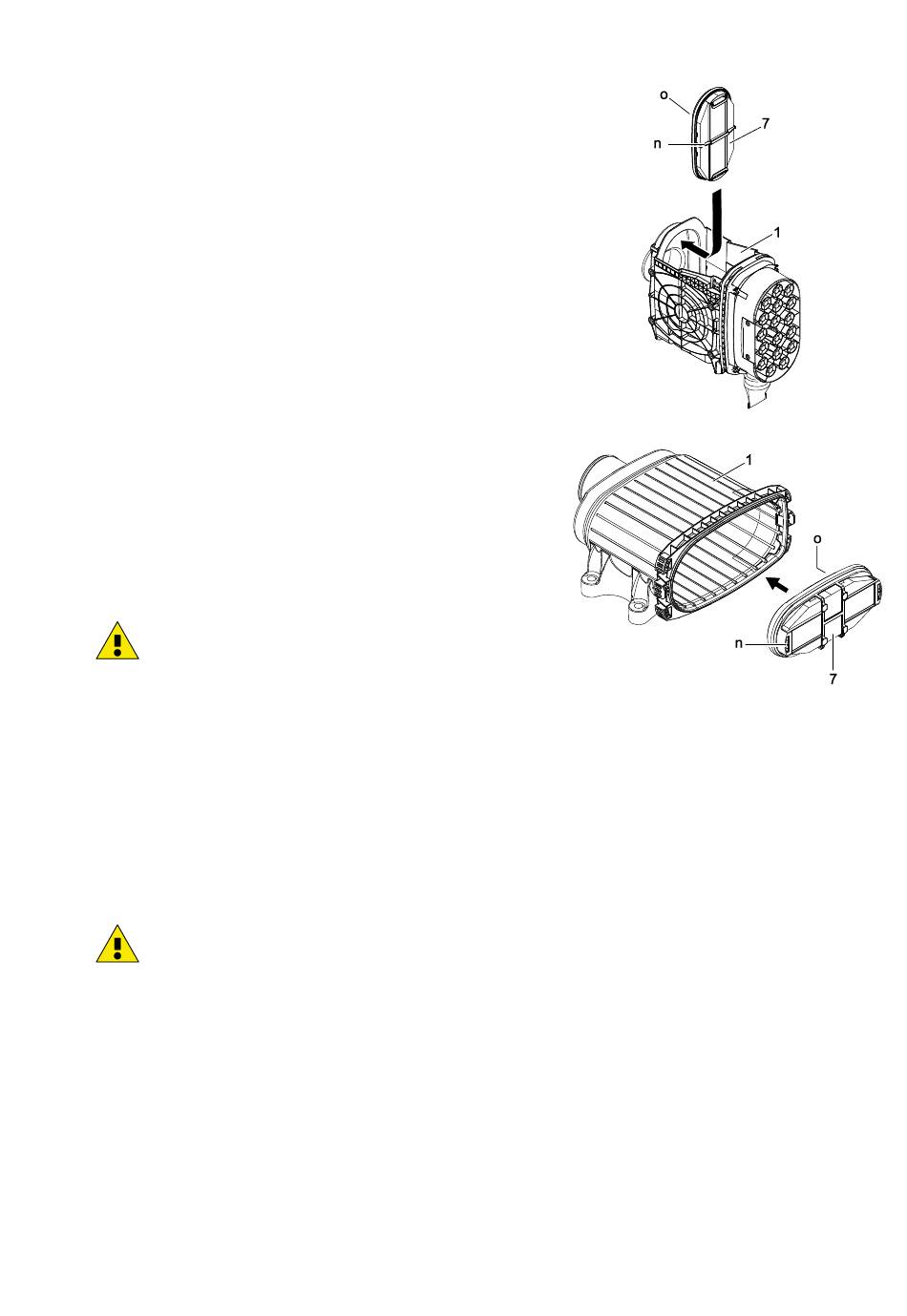

Schieben Sie ein neues Sekundärfilterelement (7)
am Rahmen (n) mit der Dichtungsseite (o) voran
seitlich in das Gehäuse (1) und führen Sie es bis
zur Aufnahmemulde des Reinluftstutzens.
Frontales Wartungskonzept
Schieben Sie ein neues Sekundärfilterelement (7)
am Rahmen (n) mit der Dichtungsseite (o) voran
frontal in das Gehäuse (1) und führen Sie es bis
zum Reinluftstutzen am gegenüber liegenden
Ende des Gehäuses (1).
ACHTUNG!
Achten Sie auf einen korrekten Sitz des Se-
kundärfilterelements (7). Korrigieren Sie ggf.
den Sitz durch Druck und leichtes Rütteln am
Rahmen (n).
Beim seitlichen Wartungskonzept muss das
Sekundärfilterelement (7) komplett in der
Mulde am Reinluftstutzen versenkt sein, da
es ansonsten bei der Montage des Haupt-
filterelements beschädigt werden könnte.
5.
Montieren Sie das Hauptfilterelement (6) (siehe Kapitel 10.3.1 auf Seite 22).
ACHTUNG!
Achten Sie beim Einbau des Multizyklonblocks (11) auf die Lage des Staubaustragsventils (5)
(siehe Kapitel 7.3 auf Seite 14).
