7.3
IQORON-V Filtersystem montieren
WARNUNG!
Bei Arbeiten am Motor/Fahrzeug darf das Filtersystem nicht als Steighilfe missbraucht wer-
den.
Die nachfolgenden Grafiken zeigen ein IQORON-V Filtersystem in vertikaler Bauform mit frontalem Wartungs-
konzept. Falls nicht anders angegeben, gelten die Arbeitsschritte auch für die jeweiligen Filtersysteme in hori-
zontaler Bauform und mit seitlichem Wartungskonzept (siehe Kapitel 4.1 Bauformen auf Seite 9).
HINWEIS
Halten Sie für die Montage die Angebotszeichnung und/oder den Produktkatalog bereit, um Angaben für
Abstände und Durchmesser der Montagebohrungen, die Maße für Schrauben, Muttern und Gewindebol-
zen sowie die maximalen Anzugsdrehmomente nachzuschlagen.

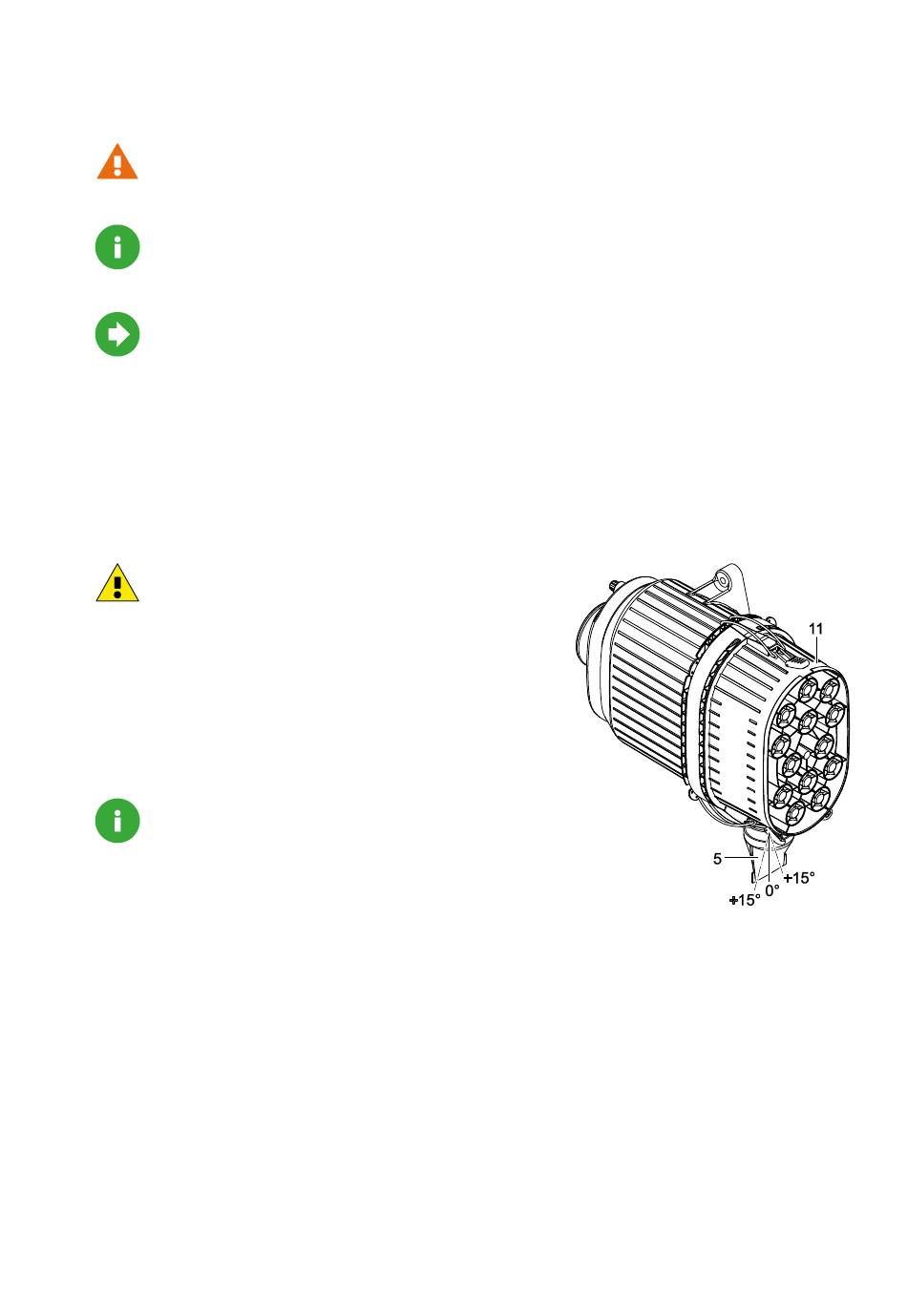

1.
Bestimmen Sie einen geeigneten vibrationsar-
men Einbauort. Beachten Sie, dass der Reinluft-
stutzen (12) waagerecht liegt oder nach oben
zeigen sollte, damit keine Verunreinigungen in
das Filtersystem der Anwendung bzw. Maschine
gelangen.
ACHTUNG!
Bei beiden Bauformen mit Staubaustrags-
stutzen muss das Staubaustragsventil (5)
nach unten zeigen (eine Abweichung von
±15° zur Lotrechten ist zulässig). Ggf. lösen
Sie den Multizyklonblock (11) und befestigen
ihn entsprechend gedreht. Vermeiden Sie den
Kontakt des Staubaustragsventils mit an-
grenzenden Bauteilen, um dessen Funktion
nicht zu beeinträchtigen.
Für einen verbesserten Staubaustrag (und eine dar-
aus resultierende verlängerte Standzeit) besteht die
Möglichkeit, das Staubaustragsventil (5) durch den
Anschluss einer Absauganlage zu ersetzen. In diesem
Fall ist die Lage des Staubaustragsstutzens unerheb-
lich.
Montage, Betrieb, Wartung und Reinigung dieser
Absauganlage erfolgen dabei gemäß der Betriebsan-
leitung des Anlagenherstellers.
Montage
14
