TECHNISCHE DATEN
Die technischen Daten für die Modelle IQORON-S und IQORON-V entnehmen Sie bitte dem Produktkatalog
und/oder der Angebotszeichnung für den jeweiligen Einsatz in der Maschine bzw. Anwendung. Kontaktieren Sie
ggf. den Hersteller (siehe Abschnitt "1.1 Hersteller und Herausgeber" auf Seite 4).
4.1
Bauformen
Das IQORON Filtersystem ist durch seine verschiedenen Bauformen und Wartungskonzepte flexibel in unter-
schiedlichen, auch beengten Einbauräumen einsetzbar.
Zusätzlich zum zweistufigen IQORON-V mit Multizyklonblock (11) existiert der Einstufenfilter IQORON-S mit
identischem Filtergehäuse in vertikaler und horizontaler Bauform. Der IQORON-S besitzt jedoch statt des Multi-
zyklonblocks (11) einen Schaumstoff-Einsatz. Die nachfolgenden Beschreibungen beziehen sich auf den
IQORON-V und gelten bis auf die Arbeitsschritte beim Multizyklonblock (11) ebenfalls für den Einstufenfilter
IQORON-S.

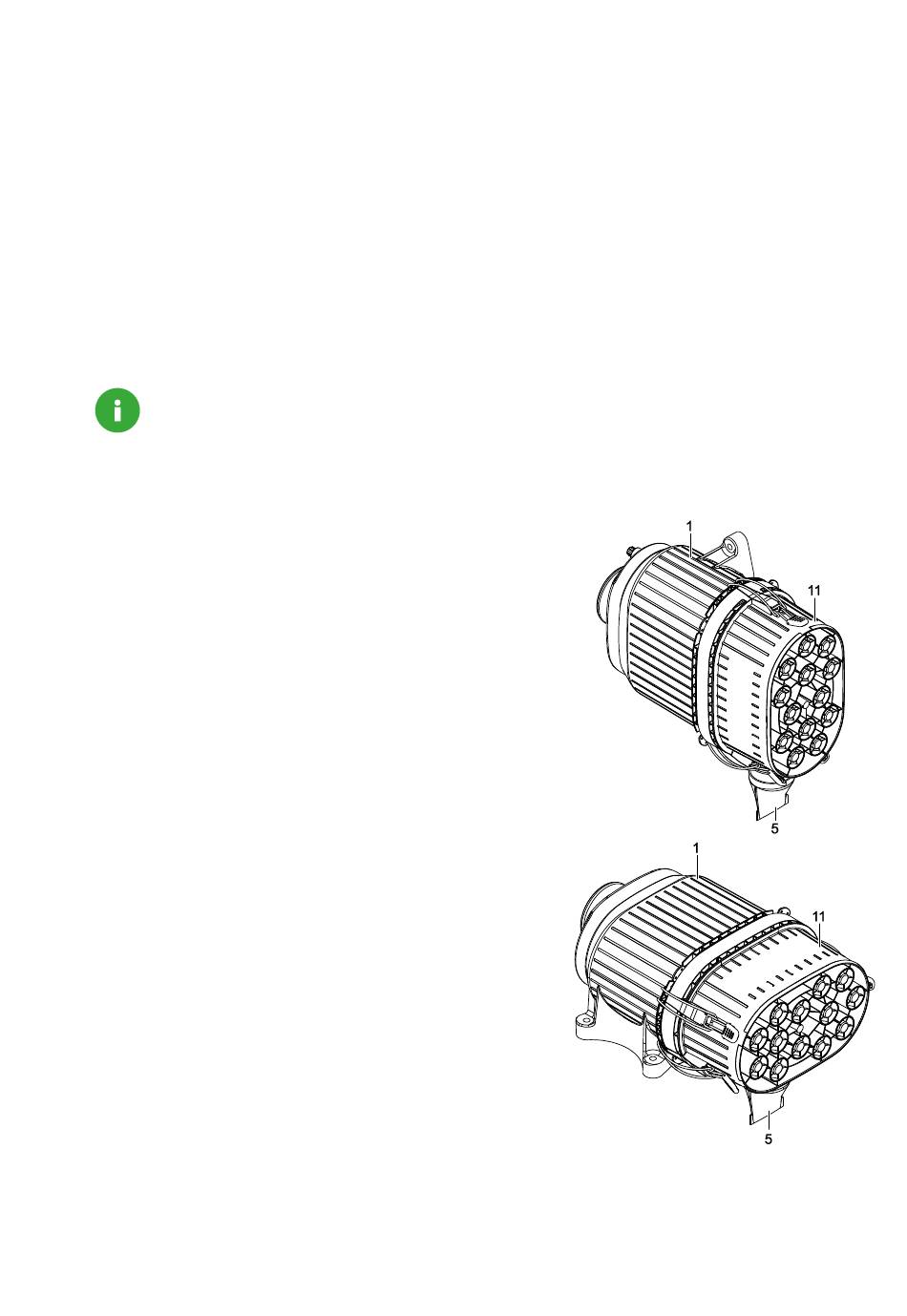

Vertikale (stehende) Bauform
Das Gehäuse (1) ist vertikal verbaut. Das Staubaus-
tragsventil (5) befindet sich in Richtung der Schwer-
kraft an der schmalen Seite des Multizyklon-
blocks (11).
Horizontale (liegende) Bauform
Das Gehäuse (1) ist horizontal verbaut, das Staubaus-
tragsventil (5) befindet sich in Richtung der Schwer-
kraft an der breiten Seite des Multizyklonblocks (11).
