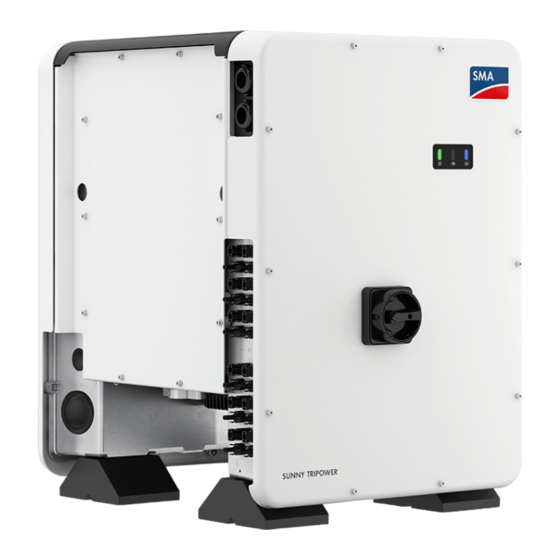

SMA SUNNY TRIPOWER CORE1-US STP 33-US-41 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SUNNY TRIPOWER CORE1-US STP 33-US-41:
- Austauschanleitung (304 Seiten)
Verwandte Anleitungen für SMA SUNNY TRIPOWER CORE1-US STP 33-US-41
Inhaltszusammenfassung für SMA SUNNY TRIPOWER CORE1-US STP 33-US-41
- Seite 1 Bedienungsanleitung SUNNY TRIPOWER CORE1-US STP 33-US-41 / STP 50-US-41 / STP 62-US-41 W E R R I P O N Y T S U N DEUTSCH STP33-62-US-41-BA-de-10 | Version 1.0...
-
Seite 2: Rechtliche Bestimmungen
SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden. - Seite 3 SMA Solar Technology AG Rechtliche Bestimmungen Fax +49 561 9522-100 www.SMA.de E-Mail: info@SMA.de Stand: 22.10.2018 Copyright © 2018 SMA Solar Technology AG. Alle Rechte vorbehalten. Bedienungsanleitung STP33-62-US-41-BA-de-10...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Hinweise zu diesem Dokument..........Gültigkeitsbereich....................... Zielgruppe ........................Inhalt und Struktur des Dokuments................Warnhinweisstufen..................... Symbole im Dokument ....................Auszeichnungen im Dokument .................. Benennungen im Dokument..................Weiterführende Informationen .................. Sicherheit................... Bestimmungsgemäße Verwendung................Wichtige Sicherheitshinweise ..................10 Produktübersicht .............. - Seite 5 SMA Solar Technology AG Inhaltsverzeichnis 4.15 Betriebsart des Multifunktionsrelais ändern.............. 37 4.16 Modbus-Funktion konfigurieren................. 38 4.17 SMA OptiTrac Global Peak einstellen ..............39 4.18 Lichtbogen-Schutzeinrichtung (AFCI) deaktivieren........... 39 4.19 String-Ausfallerkennung aktivieren ................39 4.20 Konfiguration in Datei speichern................40 4.21 Konfiguration aus Datei übernehmen ...............
-
Seite 6: Hinweise Zu Diesem Dokument
Bedienung der Benutzeroberfläche des Produkts. Die aktuelle Version dieses Dokuments sowie weiterführende Informationen zum Produkt finden Sie im PDF-Format und als eManual unter www.SMA-Solar.com. Das eManual können Sie auch über die Benutzeroberfläche des Produkts aufrufen. Abbildungen in diesem Dokument sind auf die wesentlichen Details reduziert und können vom realen Produkt abweichen. -
Seite 7: Symbole Im Dokument
SMA Solar Technology AG 1 Hinweise zu diesem Dokument VORSICHT Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zu leichten oder mittleren Verletzungen führen kann. ACHTUNG Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zu Sachschäden führen kann. Symbole im Dokument Symbol Erklärung Information, die für ein bestimmtes Thema oder Ziel wichtig, aber nicht sicher- heitsrelevant ist Voraussetzung, die für ein bestimmtes Ziel gegeben sein muss... -
Seite 8: Weiterführende Informationen
1 Hinweise zu diesem Dokument SMA Solar Technology AG Weiterführende Informationen Weiterführende Informationen finden Sie unter www.SMA-Solar.com. Titel und Inhalt der Information Art der Information Montage, Installation, Inbetriebnahme und Außerbetriebnahme Installationsanleitung "Bestellformular für den SMA Grid Guard-Code" Formular "PUBLIC CYBER SECURITY - Richtlinien für eine sichere PV-Anlagen- Technische Information kommunikation"... -
Seite 9: Sicherheit
Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum Erlöschen der Betriebserlaubnis. Die Haftung von SMA Solar Technology AG für Schäden aufgrund solcher Eingriffe ist ausgeschlossen. -
Seite 10: Wichtige Sicherheitshinweise
Dieses Dokument ersetzt keine regionalen, Landes-, Provinz-, bundesstaatlichen oder nationalen Gesetze sowie Vorschriften oder Normen, die für die Installation und die elektrische Sicherheit und den Einsatz des Produkts gelten. SMA Solar Technology AG übernimmt keine Verantwortung für die Einhaltung bzw. Nichteinhaltung dieser Gesetze oder Bestimmungen im Zusammenhang mit der Installation des Produkts. -
Seite 11: Verbrennungsgefahr Durch Heiße Gehäuseteile
SMA Solar Technology AG 2 Sicherheit GEFAHR Lebensgefahr durch Stromschlag beim Berühren unter Spannung stehender Anlagenteile bei einem Erdschluss Bei einem Erdschluss können Anlagenteile unter Spannung stehen. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag. -
Seite 12: Beschädigung Durch Reinigungsmittel
2 Sicherheit SMA Solar Technology AG ACHTUNG Beschädigung durch Reinigungsmittel Durch die Verwendung von Reinigungsmitteln können das Produkt und Teile des Produkts beschädigt werden. • Das Produkt und alle Teile des Produkts ausschließlich mit einem mit klarem Wasser befeuchteten Tuch reinigen. -
Seite 13: Produktübersicht
SMA Solar Technology AG 3 Produktübersicht Produktübersicht Produktbeschreibung Abbildung 1: Aufbau des Produkts Position Bezeichnung Abdeckung AC-Connection Unit DC-Connection Unit LEDs Die LEDs signalisieren den Betriebszustand des Wechselrichters. Kabelverschraubungen für Kommunikationskabel DC-Lasttrennschalter DC-Steckverbinder Equipment Grounding Bar für die Equipment Grounding Conductor des... -
Seite 14: Symbole Am Produkt
3 Produktübersicht SMA Solar Technology AG Position Bezeichnung Typenschild Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild muss dauerhaft am Produkt angebracht sein. Auf dem Typenschild finden Sie folgende Informationen: • Gerätetyp (Model) • Seriennummer (Serial No. oder S/N) • Herstellungsdatum (Date of manufacture) •... -
Seite 15: Schnittstellen Und Funktionen
Computer, Tablet-PC oder Smartphone) über den Webbrowser aufgerufen werden. SMA Speedwire Das Produkt ist standardmäßig mit SMA Speedwire ausgestattet. SMA Speedwire ist eine auf dem Ethernet-Standard basierende Kommunikationsart. SMA Speedwire ist für eine Datenübertragungsrate von 100 Mbit/s ausgelegt und ermöglicht eine optimale Kommunikation zwischen Speedwire-Geräten in Anlagen. -
Seite 16: Modulsteckplätze
Der Wechselrichter ist standardmäßig mit zwei Modulsteckplätzen ausgestattet. Die Modulsteckplätze befinden sich auf der Kommunikationsbaugruppe und ermöglichen die Anbindung zusätzlicher Module (z. B. SMA Sensor Module). Die Module sind als Zubehör erhältlich. Der Einbau von zwei identischen Modulen ist nicht zulässig. - Seite 17 Netzüberwachungsvorrichtungen erforderlich. Eine Beschreibung der getesteten Funktionen und die Anweisung zum Aktivieren und Einstellen der Funktionen finden Sie in der Technischen Information "Interaktive Wechselrichter für die Netzunterstützung" unter www.SMA-Solar.com. PV Rapid Shutdown Equipment Der Wechselrichter ist als PV Rapid Shutdown Equipment (PVRSE) nach UL 1741 gelistet.
-
Seite 18: String-Ausfallerkennung
3 Produktübersicht SMA Solar Technology AG Die Rapid Shutdown-Funktion ist standardmäßig deaktiviert. Die Rapid Shutdown-Funktion darf nur aktiviert werden, wenn zugelassene PV-Modulschalter innerhalb der PV-Module oder zwischen den PV-Modulen und dem Wechselrichter installiert sind. Die Rapid Shutdown-Funktion kann während oder nach der Inbetriebnahme des Wechselrichters über die Benutzeroberfläche aktiviert werden, in dem die zu den PV-Modulschaltern passende Betriebsart ausgewählt wird. -
Seite 19: Lichtbogen-Schutzeinrichtung (Afci)
SMA Solar Technology AG 3 Produktübersicht Lichtbogen-Schutzeinrichtung (AFCI) ® Der Wechselrichter verfügt gemäß National Electrical Code über ein System zur DC Lichtbogenerkennung und ‑unterbrechung. Die Lichtbogen-Schutzeinrichtung ist nach UL 1699B Ed. 1 gelistet. Ein erkannter Lichtbogen bewirkt, dass der Wechselrichter den Einspeisebetrieb unterbricht. - Seite 20 3 Produktübersicht SMA Solar Technology AG LED-Signal Erklärung Blaue LED blinkt schnell für WPS aktiv ca. 2 Minuten Die WPS-Funktion ist aktiv. Blaue LED leuchtet Kommunikation aktiv Es besteht eine aktive Verbindung mit einem lokalen Netzwerk oder es besteht eine Direktverbindung via Ethernet mit einem Endgerät (z.
-
Seite 21: Bedienung
Chrome, Edge, Firefox, Internet Explorer oder Safari. ☐ Für die Änderung von netzrelevanten Einstellungen nach Ablauf der ersten 10 Einspeisestunden oder nach Abschluss des Installationsassistenten muss der SMA Grid Guard-Code des Installateurs vorhanden sein (siehe "Bestellformular für den SMA Grid Guard- Code" unter www.SMA-Solar.com). IP-Adresse des Wechselrichters •... -
Seite 22: Direktverbindung Via Wlan Aufbauen
☐ Für die Änderung von netzrelevanten Einstellungen nach Ablauf der ersten 10 Einspeisestunden oder nach Abschluss des Installationsassistenten muss der SMA Grid Guard-Code des Installateurs vorhanden sein (siehe "Bestellformular für den SMA Grid Guard- Code" unter www.SMA-Solar.com). SSID, IP-Adresse und benötigte Passwörter •... -
Seite 23: Verbindung Via Ethernet Im Lokalen Netzwerk Aufbauen
Nachdem die IP-Adresse durch Drücken der Eingabetaste bestätigt wurde, kann eine Meldung auftreten, die darauf hinweist, dass die Verbindung zur Benutzeroberfläche des Wechselrichters nicht sicher ist. SMA Solar Technology AG garantiert, dass das Aufrufen der Benutzeroberfläche sicher ist. • Laden der Benutzeroberfläche fortsetzen. -
Seite 24: Verbindung Via Wlan Im Lokalen Netzwerk Aufbauen
Chrome, Edge, Firefox, Internet Explorer oder Safari. ☐ Für die Änderung von netzrelevanten Einstellungen nach Ablauf der ersten 10 Einspeisestunden oder nach Abschluss des Installationsassistenten muss der SMA Grid Guard-Code des Installateurs vorhanden sein (siehe "Bestellformular für den SMA Grid Guard- Code" unter www.SMA-Solar.com). Vorgehen: 1. -
Seite 25: An Der Benutzeroberfläche Anmelden Und Abmelden
☐ Für die Änderung von netzrelevanten Einstellungen nach Ablauf der ersten 10 Einspeisestunden oder nach Abschluss des Installationsassistenten muss der SMA Grid Guard-Code des Installateurs vorhanden sein (siehe "Bestellformular für den SMA Grid Guard- Code" unter www.SMA-Solar.com). Import und Export von Dateien bei Endgeräten mit iOS Betriebssystem nicht möglich... - Seite 26 4 Bedienung SMA Solar Technology AG Zum ersten Mal als Installateur oder Benutzer anmelden Passwort für Anlagen, die in einem Kommunikationsprodukt erfasst werden Das Passwort für die Benutzergruppe Installateur ist gleichzeitig auch das Anlagenpasswort. Wenn Sie über die Benutzeroberfläche des Wechselrichters ein Passwort für die Benutzergruppe Installateur vergeben, muss das Passwort mit dem Anlagenpasswort übereinstimmen.
-
Seite 27: Aufbau Der Startseite Der Benutzeroberfläche
SMA Solar Technology AG 4 Bedienung Aufbau der Startseite der Benutzeroberfläche Abbildung 2: Aufbau der Startseite der Benutzeroberfläche (Beispiel) Bedienungsanleitung STP33-62-US-41-BA-de-10... -
Seite 28: Geräteparameter
Bietet abhängig von der angemeldeten Benutzergruppe folgende Funktio- stellungen nen: • Installationsassistent starten • SMA Grid Guard-Login • Logout Hilfe Bietet folgende Funktionen: • Informationen zu verwendeten Open Source-Lizenzen anzeigen • Link zur Internetseite von SMA Solar Technology AG STP33-62-US-41-BA-de-10 Bedienungsanleitung... - Seite 29 SMA Solar Technology AG 4 Bedienung Positi- Bezeich- Bedeutung nung Statuszeile Zeigt folgende Informationen an: • Seriennummer des Wechselrichters • Firmware-Version des Wechselrichters • IP-Adresse des Wechselrichters im lokalen Netzwerk und/oder IP- Adresse des Wechselrichters bei WLAN-Verbindung • Bei WLAN-Verbindung: Signalstärke der WLAN-Verbindung •...
-
Seite 30: Gespeicherte Daten Anzeigen Und Herunterladen
4 Bedienung SMA Solar Technology AG Gespeicherte Daten anzeigen und herunterladen Wenn ein externes Speichermedium gesteckt ist, können Sie sich die gespeicherten Daten anzeigen lassen und herunterladen. Vorgehen: 1. Die Benutzeroberfläche aufrufen (siehe Kapitel 4.1, Seite 21). 2. An der Benutzeroberfläche anmelden (siehe Kapitel 4.2, Seite 25). -
Seite 31: Wps-Funktion Aktivieren
In diesem Feld können Sie die Einstellungen vornehmen. Voraussetzung: ☐ Bei Konfiguration nach Ablauf der ersten 10 Einspeisestunden oder nach Abschluss des Installationsassistenten muss zum Ändern der netzrelevanten Parameter der SMA Grid Guard- Code vorhanden sein (siehe "Bestellformular für den SMA Grid Guard-Code" unter www.SMA-Solar.com). -
Seite 32: Wlan Aus- Und Einschalten
4 Bedienung SMA Solar Technology AG • Direktverbindung zwischen dem Produkt und einem Endgerät Je nachdem für welchen Zweck Sie die WPS-Funktion nutzen möchten, müssen Sie unterschiedlich für die Aktivierung vorgehen. WPS-Funktion für automatische Verbindung mit einem Netzwerk aktivieren Voraussetzungen: ☐... -
Seite 33: Wlan Einschalten
SMA Solar Technology AG 4 Bedienung Vorgehen: • Zum Ausschalten der Direktverbindung in der Parametergruppe Anlagenkommunikation > WLAN den Parameter Soft-Access-Point ist eingeschaltet wählen und auf Nein stellen. • Zum Ausschalten der Verbindung im lokalen Netzwerk in der Parametergruppe Anlagenkommunikation > WLAN den Parameter WLAN ist eingeschaltet wählen und auf Nein stellen. -
Seite 34: Passwort Ändern
Ändern Sie Betriebsparameter immer wie in diesem Kapitel beschrieben. Einige funktionssensible Parameter sind nur für Fachkräfte sichtbar und können nur von Fachkräften durch Eingabe des persönlichen SMA Grid Guard-Codes geändert werden. Voraussetzungen: ☐ Änderungen von netzrelevanten Parametern müssen vom zuständigen Netzbetreiber genehmigt sein. -
Seite 35: Übernahme Der Einstellungen
SMA Solar Technology AG 4 Bedienung 4. [Parameter bearbeiten] wählen. 5. Zur Änderung von Parametern, die mit einem Schloss gekennzeichnet sind, mit SMA Grid Guard-Code anmelden (nur für Installateure): • Das Menü Benutzereinstellungen wählen (siehe Kapitel 4.3, Seite 27). • Im folgenden Kontextmenü [SMA Grid Guard-Login] wählen. -
Seite 36: Einspeisemanagement Konfigurieren
4 Bedienung SMA Solar Technology AG Vorgehen: • In der Parametergruppe Netzüberwachung > Netzüberwachung den Parameter Setze Ländernorm wählen und gewünschten Länderdatensatz einstellen. 4.13 Einspeisemanagement konfigurieren Falls vom Netzbetreiber gefordert, kann der Wechselrichter Netzsystemdienstleistungen bereitstellen. Diese können Sie über das Einspeisemanagement des Wechselrichters konfigurieren. -
Seite 37: Betriebsart Des Multifunktionsrelais Ändern
SMA Solar Technology AG 4 Bedienung Vorgehen: 1. Die Benutzeroberfläche aufrufen (siehe Kapitel 4.1, Seite 21). 2. Als Installateur an der Benutzeroberfläche anmelden. 3. Rechts in der Menüleiste das Menü Benutzereinstellungen wählen (siehe Kapitel 4.3 "Aufbau der Startseite der Benutzeroberfläche", Seite 27). 4. Im Kontextmenü [Installationsassistent starten] wählen. -
Seite 38: Modbus-Funktion Konfigurieren
Modbus-Schnittstelle aktiviert werden. Nach Aktivierung der Schnittstelle können die Kommunikations-Ports der beiden IP-Protokolle geändert werden. Informationen zur Inbetriebnahme und Konfiguration der Modbus-Schnittstelle finden Sie in der Technischen Information "SMA und SunSpec Modbus®-Schnittstelle" unter www.SMA-Solar.com. Informationen darüber, welche Modbus-Register unterstützt werden, erhalten Sie in der Technischen Information "Modbus®... -
Seite 39: Sma Optitrac Global Peak Einstellen
Änderung der Verschattungssituation sollte der Wert erhöht werden. ☑ Der Wechselrichter optimiert den MPP der PV-Anlage im vorgegebenen Zeitintervall. • Um SMA OptiTrac Global Peak zu deaktivieren, in der Parametergruppe DC-Seite > DC Einstellungen > OptiTrac Global Peak den Parameter OptiTrac Global Peak eingeschaltet auf Aus stellen. -
Seite 40: Konfiguration In Datei Speichern
Passwörter. Voraussetzungen: ☐ Änderungen von netzrelevanten Parametern müssen vom zuständigen Netzbetreiber genehmigt sein. ☐ Der SMA Grid Guard-Code muss vorhanden sein (siehe "Bestellformular für den SMA Grid Guard-Code" unter www.SMA-Solar.com). Vorgehen: 1. Die Benutzeroberfläche aufrufen (siehe Kapitel 4.1, Seite 21). -
Seite 41: Firmware-Update Durchführen
SMA Solar Technology AG 4 Bedienung 4.22 Firmware-Update durchführen Wenn für den Wechselrichter kein automatisches Update im Kommunikationsprodukt (z. B. SMA Data Manager, Cluster Controller, Sunny Portal) oder über die Benutzeroberfläche des Wechselrichters eingestellt ist, haben Sie die Möglichkeit ein manuelles Firmware-Update durchzuführen. - Seite 42 4 Bedienung SMA Solar Technology AG GEFAHR Lebensgefahr durch hohe Spannungen • Den Wechselrichter spannungsfrei schalten und den Gehäusedeckel der DC- Connection Unit öffnen (siehe Installationsanleitung des Wechselrichters). 4. Den USB-Stick in die USB-Buchse auf der Kommunikationsbaugruppe stecken. 5. Den Wechselrichter in Betrieb nehmen (siehe Installationsanleitung des Wechselrichters).
-
Seite 43: Wechselrichter Reinigen
SMA Solar Technology AG 5 Wechselrichter reinigen Wechselrichter reinigen ACHTUNG Beschädigung durch Reinigungsmittel Durch die Verwendung von Reinigungsmitteln können das Produkt und Teile des Produkts beschädigt werden. • Das Produkt und alle Teile des Produkts ausschließlich mit einem mit klarem Wasser befeuchteten Tuch reinigen. -
Seite 44: Fehlersuche
Das Passwort für die Benutzergruppe Installateur entspricht dem Anlagenpasswort im Sunny Portal. Vorgehen: 1. PUK anfordern (Antragsformular erhältlich unter www.SMA-Solar.com). 2. Die Benutzeroberfläche aufrufen (siehe Kapitel 4.1, Seite 21). 3. Im Feld Passwort anstelle des Passworts den erhaltenen PUK eingeben. 4. Login wählen. -
Seite 45: Ereignismeldungen
SMA Solar Technology AG 6 Fehlersuche Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe Netzstörung Die Netzspannung oder Netzimpedanz am Anschlusspunkt des Wechselrich- ters ist zu hoch. Der Wechselrichter hat sich vom öffentlichen Stromnetz ge- trennt. Abhilfe: • Prüfen, ob die Netzspannung am Anschlusspunkt des Wechselrichters dauerhaft im zulässigen Bereich liegt. - Seite 46 6 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe Netzstörung Der Wechselrichter hat sich vom öffentlichen Stromnetz getrennt. Es wurde ein Inselnetz oder eine sehr große Netzfrequenz-Änderung erkannt. Abhilfe: • Netzanschluss auf starke, kurzzeitige Schwankungen der Frequenz prüfen.
- Seite 47 SMA Solar Technology AG 6 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe Warten auf Netzspannung > Netzausfall > Sicherung prüfen Das AC-Kabel ist nicht korrekt angeschlossen oder der Länderdatensatz ist nicht korrekt eingestellt. Abhilfe: • Sicherstellen, dass der Leitungsschutzschalter eingeschaltet ist.
- Seite 48 6 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 3501 Isolationsfehler > Generator prüfen Der Wechselrichter hat einen Erdschluss im PV-Generator festgestellt. Abhilfe: • PV-Anlage auf Erdschluss prüfen. 3701 Fehlerstrom zu groß > Generator prüfen Der Wechselrichter hat einen Fehlerstrom durch kurzzeitige Erdung des PV-Ge- nerators erkannt.
- Seite 49 Parameter konnten nicht über die Speicherkarte gesetzt werden. Der Wechsel- richter speist weiter ein. Abhilfe: • Sicherstellen, dass die Parameter korrekt eingestellt sind. • Sicherstellen, dass der SMA Grid Guard-Code vorhanden ist. 7106 Updatefile defekt Die Update-Datei ist defekt. Das Update ist fehlgeschlagen. Der Wechselrich- ter speist weiter ein.
- Seite 50 6 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 7201 Datenspeicherung nicht moeglich 7202 7303 Update Hauptrechner nicht erfolgreich Die Ursache muss vom Service bestimmt werden. Abhilfe: • Den Service kontaktieren. 7320 Gerät wurde erfolgreich aktualisiert Das Firmware-Update wurde erfolgreich abgeschlossen.
- Seite 51 SMA Solar Technology AG 6 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 7342 Update Bootloader nicht erfolgreich Das Update des Bootloaders ist fehlgeschlagen. Abhilfe: • Update erneut versuchen. • Wenn diese Meldung erneut angezeigt wird, den Service kontaktieren. 7347 Inkompatible Datei Die Konfigurationsdatei ist nicht für diesen Wechselrichter geeignet.
- Seite 52 6 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 7354 Update Zeitzonendatenbank nicht erfolgreich Das Update der Zeitzonendatenbank ist fehlgeschlagen. Abhilfe: • Update erneut versuchen. • Wenn diese Meldung erneut angezeigt wird, den Service kontaktieren. 7355 Update WebUI Der Wechselrichter führt ein Update der Wechselrichter-Benutzeroberfläche...
- Seite 53 Die Ursache muss vom Service bestimmt werden. 8104 Abhilfe: • Den Service kontaktieren. 9002 SMA Grid Guard-Code ungültig Der eingegebene SMA Grid Guard-Code ist nicht korrekt. Die Parameter sind weiterhin geschützt und können nicht verändert werden. Abhilfe: • Korrekten SMA Grid Guard-Code eingeben. 9003 Netzparameter verriegelt Die Netzparameter sind jetzt für Änderungen gesperrt.
- Seite 54 • Die zu verändernden Parameter sind geschützt. • Die DC-Spannung am DC-Eingang ist nicht ausreichend für den Betrieb des Hauptrechners. Abhilfe: • SMA Grid Guard-Code eingeben. • Sicherstellen, dass mindestens die DC-Startspannung zur Verfügung steht (grüne LED blinkt, pulsiert oder leuchtet). 9007 Abbruch Selbsttest Der Selbsttest (nur für Italien) wurde abgebrochen.
- Seite 55 SMA Solar Technology AG 6 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 9035 Rapid Shutdown erfolgreich durchgeführt Die Spannung an den DC-Eingängen und am AC-Ausgang des Wechselrich- ters wurde erfolgreich entladen. 9037 Generatorzuschaltung nicht erfolgt Die PV-Modulschalter haben den PV-Generator nicht zugeschaltet.
- Seite 56 6 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 10249 [Schnittstelle]: Netzwerk überlastet Das Netzwerk ist überlastet. Es findet kein Datenaustausch zwischen den Ge- räten statt. Abhilfe: • Anzahl der Geräte im Netzwerk reduzieren. • Gegebenenfalls Datenabfrage-Intervalle vergrößern.
- Seite 57 SMA Solar Technology AG 6 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 10253 [Schnittstelle]: Verbindungsgeschwindigkeit geht auf [100 Mbit / 10 Mbit] Die Verbindungsgeschwindigkeit ändert sich. Die Ursache für den Status [10 Mbit] kann ein defekter Stecker, ein defektes Kabel oder das Ziehen oder Ste- cken der Netzwerkstecker sein.
- Seite 58 6 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 10283 WLAN-Modul defekt Das im Wechselrichter integrierte WLAN-Modul ist defekt. Abhilfe: • Den Service kontaktieren. 10284 Keine WLAN-Verbindung möglich Der Wechselrichter hat aktuell keine WLAN-Verbindung zum ausgewählten Netzwerk. Abhilfe: •...
- Seite 59 SMA Solar Technology AG 6 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 10345 Webconnect-Fehler: DNS-Anfrage wird nicht beantwortet |xx| 10346 Webconnect-Fehler: Unbekannter SIP-Proxy |xx| 10347 Webconnect-Fehler: Unbekannter Stun-Server |xx| 10348 Webconnect-Fehler: Request an Stun-Server wird nicht beantwortet 10349 Webconnect-Fehler: SIP-Options Pakete werden nicht beantwortet 10350 Webconnect-Fehler: Registrierung vom SIP-Registrar zurückgewiesen...
-
Seite 60: Pv-Anlage Auf Erdschluss Prüfen
6 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 27104 Parameter wurden erfolgreich gesetzt Die Änderung der Parameter wurde erfolgreich übernommen. 27107 Updatefile OK Die gefundene Update-Datei ist gültig. 27301 Update Kommunikation Der Wechselrichter führt ein Update der Kommunikations-Komponente durch. -
Seite 61: Prüfung Mittels Spannungsmessung
SMA Solar Technology AG 6 Fehlersuche Vorgehen: Um die PV-Anlage auf Erdschluss zu prüfen, führen Sie folgende Handlungen in der vorgegebenen Reihenfolge aus. Den genauen Ablauf zeigen die darauf folgenden Abschnitte. • PV-Anlage mittels Spannungsmessung auf Erdschluss prüfen. • Wenn die Spannungsmessung nicht erfolgreich war, PV-Anlage mittels Isolationswiderstandsmessung auf Erdschluss prüfen. -
Seite 62: Prüfung Mittels Isolationswiderstandsmessung
6 Fehlersuche SMA Solar Technology AG Ort des Erdschlusses Das Beispiel zeigt einen Erdschluss zwischen dem zweiten und dritten PV-Modul V = 200 V V = 300 V 100 V 100 V 100 V 100 V 100 V Prüfung mittels Isolationswiderstandsmessung Wenn die Spannungsmessung keinen ausreichenden Hinweis auf einen Erdschluss liefert, kann die Messung des Isolationswiderstands genauere Ergebnisse liefern. -
Seite 63: Berechnung Des Isolationswiderstands
Dünnschichtmodulen ca. 40 MOhm und bei poly- und monokristallinen PV-Modulen ca. 50 MOhm pro PV-Modul angenommen werden (weitere Informationen zur Berechnung des Isolationswiderstands siehe Technische Information "Isolationswiderstand (Riso) von nicht galvanisch getrennten PV-Anlagen" unter www.SMA-Solar.com). Benötigte Geräte: ☐ Geeignete Vorrichtung zum sicheren Trennen und Kurzschließen ☐... -
Seite 64: Betriebshemmung Nach Lichtbogenerkennung Zurücksetzen
6 Fehlersuche SMA Solar Technology AG 10. Strings mit Erdschluss erst wieder an den Wechselrichter anschließen, wenn der Erdschluss beseitigt ist. 11. Alle anderen Strings wieder an den Wechselrichter anschließen. 12. Den Wechselrichter wieder in Betrieb nehmen (siehe Installationsanleitung des Wechselrichters). -
Seite 65: Zubehör
SMA Solar Technology AG 7 Zubehör Zubehör In der folgenden Übersicht finden Sie das Zubehör für Ihr Produkt. Bei Bedarf können Sie dieses bei SMA Solar Technology AG oder Ihrem Fachhändler bestellen. Bezeichnung Kurzbezeichnung SMA Bestellnummer SMA Antenna Extensi- Zubehör-Set für 1 SMA Wechselrichter zur... -
Seite 66: Compliance Information
Changes or modifications made to this equipment not expressly approved by SMA Solar Technology AG may void the FCC authorization to operate this equipment. -
Seite 67: Kontakt
SMA Solar Technology AG 9 Kontakt Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Folgende Daten werden benötigt, um Ihnen gezielt helfen zu können: • Gerätetyp • Seriennummer • Firmware-Version • Ereignismeldung • Montageort und Montagehöhe •... - Seite 68 www.SMA-Solar.com...
