EX-1186HMVS
3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 3.1 (Gen1) B-Buchse:
StdB_SSTX +
StdB_SSTX -
D-
D+
3.3 Jumper Einstellungen
Die EX-1186HMVS wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber
die Möglichkeit die EX-1186HMVS mit Bus-Power zu versorgen. Dafür müssen Sie zu
erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. Nun müssen Sie den

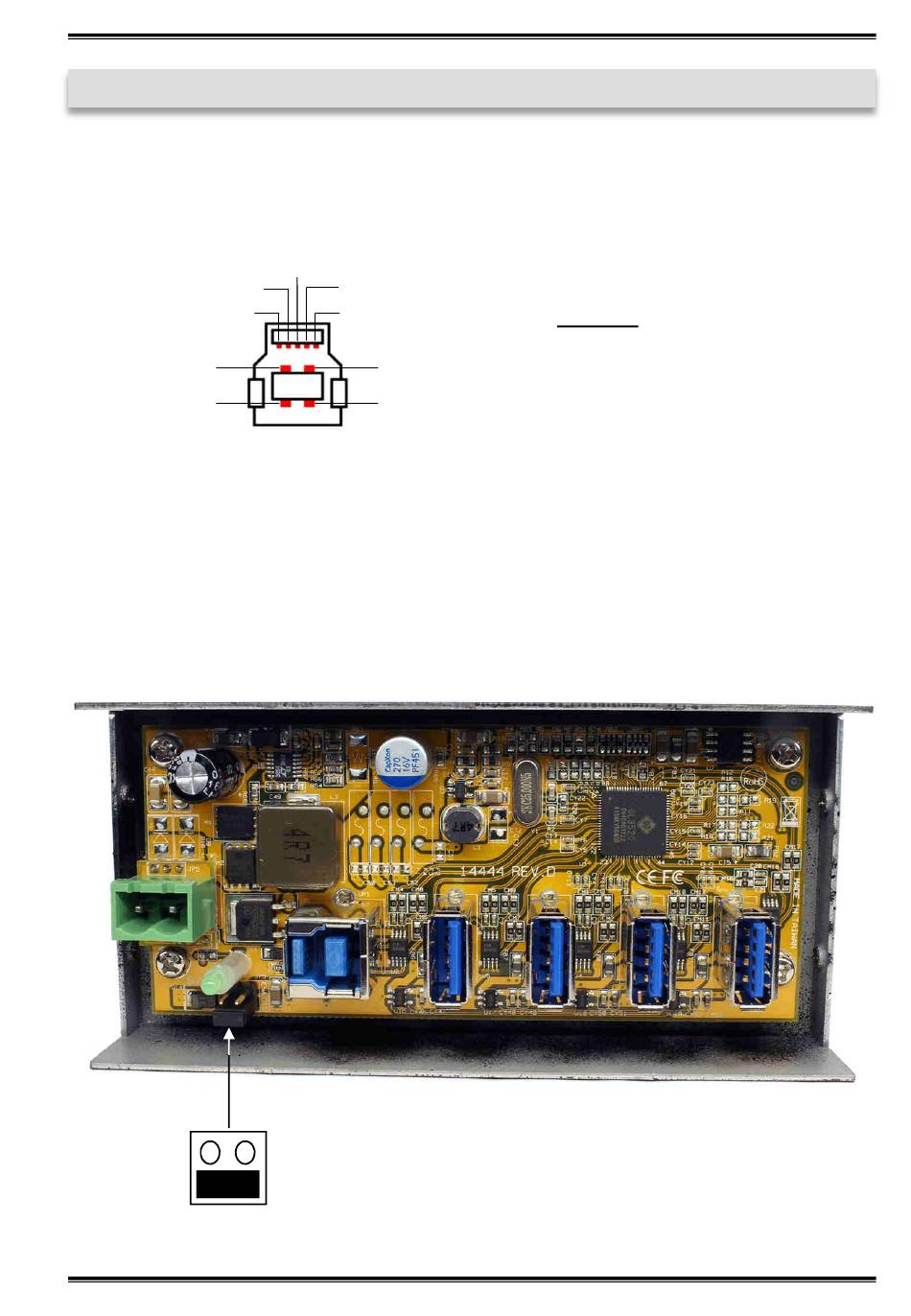

Jumper JP9 von DIS (Disable) auf ENA (Enable) setzen. Siehe nachfolgende Abbil-
dung.
JP9
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
VBus
GND
ENA
DIS
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
