MONTAGEANLEITUNG

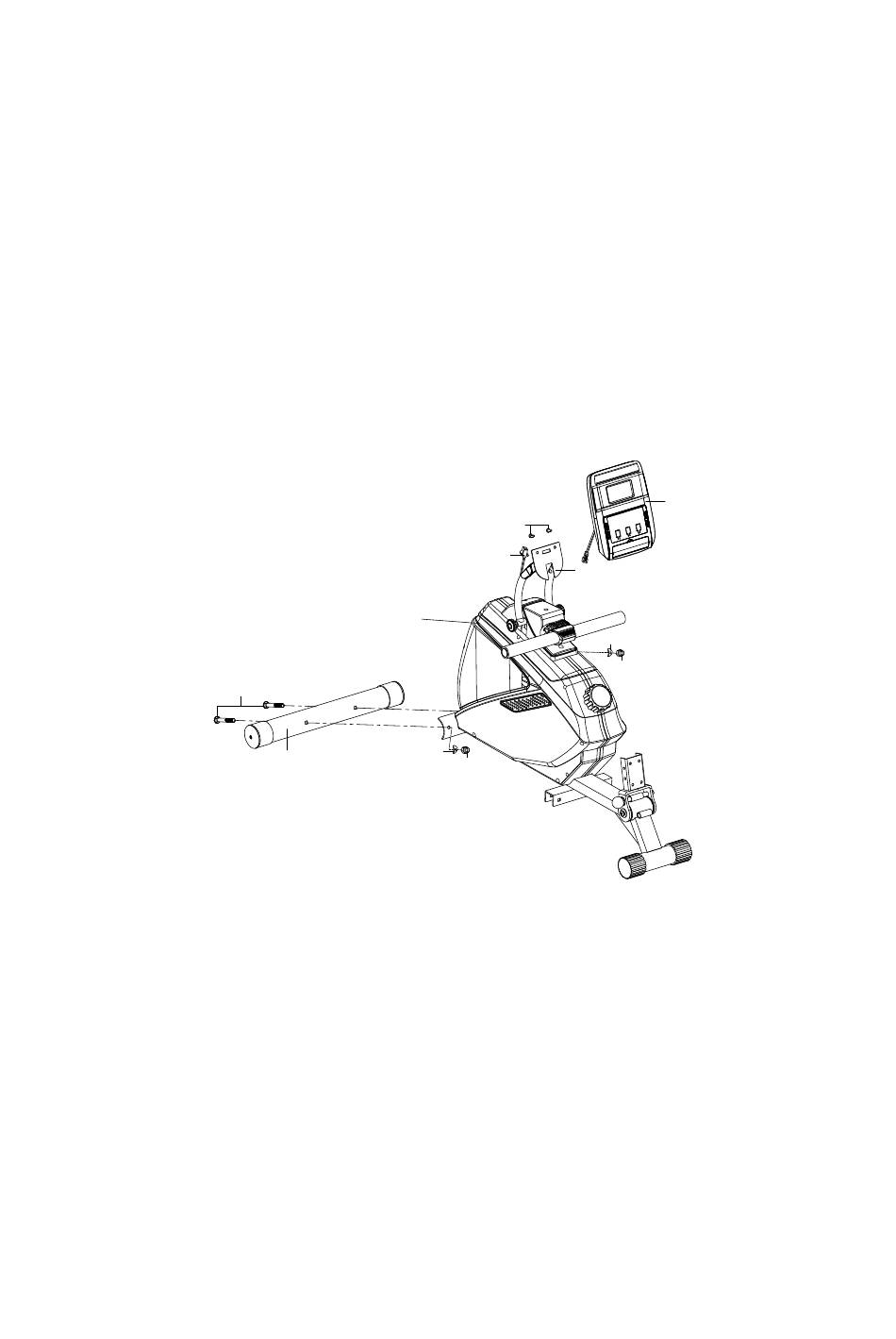

Schritt 1
Befestigen Sie den vorderen Stabilisator (3) an der Vorderseite des Hauptrahmens (1).
Verwenden Sie dazu zwei Schlossschrauben (2), zwei Federscheiben (6) und zwei
Hutmuttern (7).
Stecken Sie das Computer-Sensorkabel (21) an der Rückseite des Computers (9) ein.
Befestigen Sie den Computer (9) an der Computerhalterung (62) und ziehen Sie die beiden
Schrauben (10) fest.
Hinweis: Stellen Sie sicher, dass die Kabel hinter dem Computer nicht eingeklemmt sind.
9
10
21
62
1
6
7
2
6
3
7
Schritt 2
Befestigen Sie das Pedalstützrohr (17) an der Rückseite des Hauptrahmens (1).
Verwenden Sie dazu zwei Schlossschrauben (19), zwei Flachscheiben (25) und zwei
Hutmuttern (34).
Befestigen Sie das linke Pedal (14L) an der linken Halterung des Pedalstützrohrs (17).
Stecken Sie die Welle (15) durch das linke Pedal (14L). Befestigen Sie sie mit zwei
Innensechskantschrauben (12) und zwei Unterlegscheiben (13).
Befestigen Sie das rechte Pedal (14R) in gleicher Weise.
5
