3 INSTALLATION UND BETRIEB

Diese Anleitung beschreibt die Installation und den Betrieb der Alpha-Lichtmaschine zusammen mit dem Alpha-
Pro-Regler von Mastervolt. Dieses Ladesystem ist für eine hohe Ausgangsleistung bei niedrigen Drehzahlen

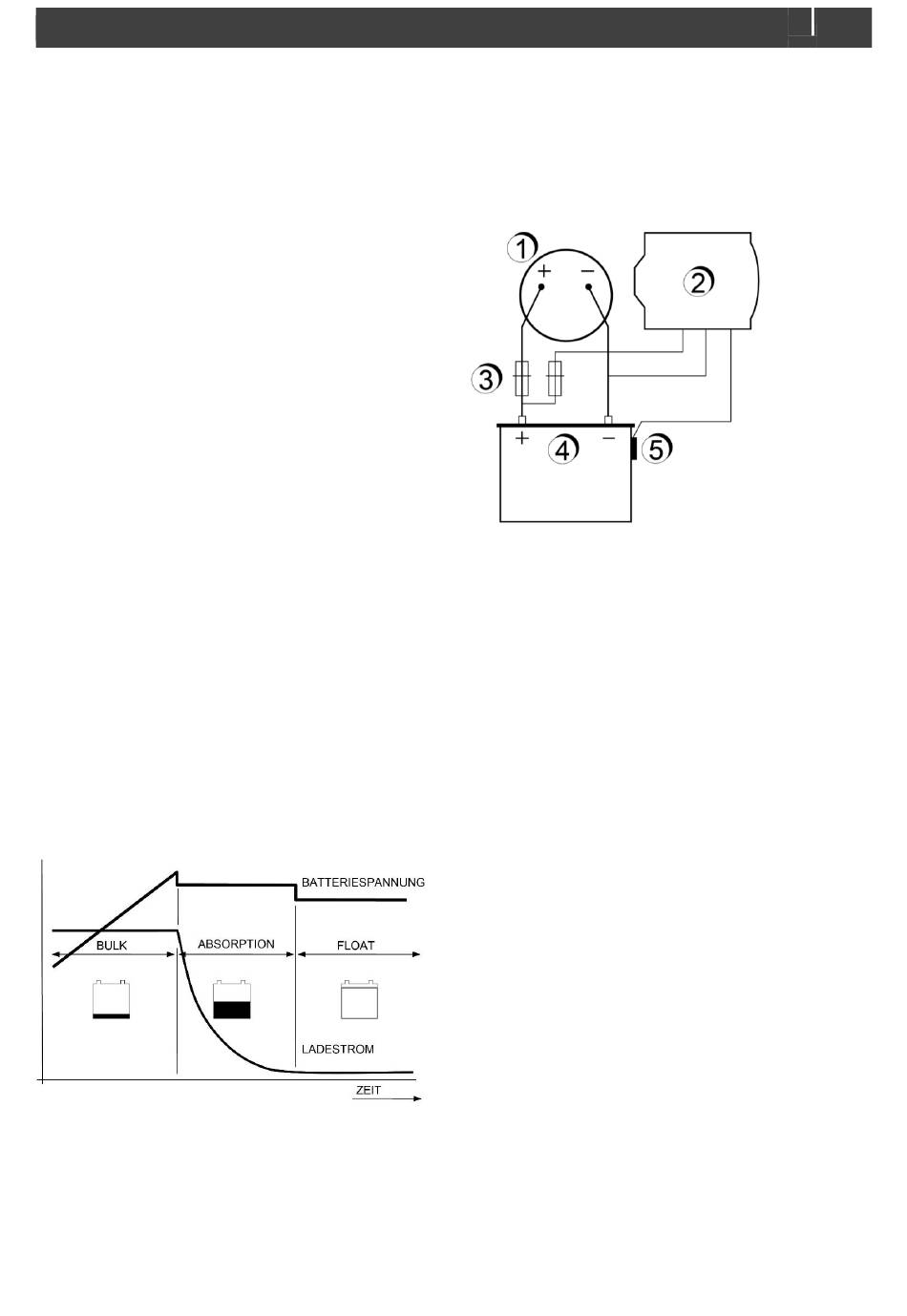

ausgelegt, was typisch für Schiffsanwendungen ist. Es besteht aus folgenden Hauptkomponenten (siehe
Abbildung 1):
1 Alpha-Lichtmaschine (mitgeliefert)
2 Alpha-Pro Laderegler (mitgeliefert)
3 Batteriesicherungen (10-A-Sicherung mitgeliefert)
4 Batterien (nicht mitgeliefert)
5 Batterie-Temperatursensor (mitgeliefert)*
* Die Abbildung zeigt eine Installation ohne
MasterShunt. Wenn Sie einen MasterShunt in
Kombination mit
müssen Sie den Temperatursensor direkt an den
MasterShunt anschließen.
3.1

ALPHA-LICHTMASCHINE

Mastervolt Alpha-Lichtmaschinen wurden speziell entwickelt, um auch bei niedrigen Drehzahlen eine hohe
Leistung zu liefern. Das Riemenscheibenverhältnis sollte so gewählt werden, dass die Lichtmaschine mit ±1500
U/min im Leerlauf und mit 3500 U/min bei Fahrgeschwindigkeit läuft.
Mastervolt-Lichtmaschinen sind beständig gegen die hohe Temperatur im Maschinenraum, wodurch der Motor als
Energiequelle für Bordverbraucher und als Schnellladegerät für die Service- und Starterbatterien dienen kann.
3.2

ALPHA-PRO-REGLER

Der Alpha-Pro-Spannungsregler steuert die Ausgangsspannung der Lichtmaschine. Er ist für das optimale
Aufladen von Nasszellen-, Gel-, AGM- und Li-Ionen-Batterien ausgelegt. Das Laden der Batterie erfolgt in drei
automatischen Stufen: Hauptlade (BULK), Nachlade (ABSORPTION) und Erhaltung (FLOAT).
Abbildung 2: 3-Step+ Ladesystem
Auf die Bulk-Phase folgt die Absorption-Phase. Die Absorption beginnt, wenn die Spannung an den Batterien die
Absorption-Spannung erreicht hat, und endet, wenn die Batterien vollständig geladen sind. Die Batteriespannung
bleibt während dieser Phase konstant, und der Ladestrom sinkt während des Ladevorgangs der Batterie. Bei
Alpha Lichtmaschine & Alpha Pro Regler
Alpha-Pro installiert haben,
Abbildung 1: Grundlegendes Ladesystem bestehend
aus Alpha-Lichtmaschine und Alpha-Pro-Regler
Siehe Abbildung 2. Der erste Schritt des 3-stufigen-
Ladesystems ist die BULK-Phase, bei der der
Ausgangsstrom
maximalen Ausgangsstrom der Lichtmaschine und der
Motordrehzahl begrenzt wird. In diesem Schritt wird
der Großteil der Batteriekapazität schnell geladen. Der
Strom lädt die Batterien, und die Spannung steigt auf
die Absorption-Spannung. Die Ladespannungen für
verschiedene Batterien entnehmen Sie bitte den
technischen Daten.
Die Dauer dieser Phase hängt vom Verhältnis der
Ladekapazität zur Batteriekapazität und davon ab, in
welchem Maße die Batterien zunächst entladen
wurden.
Bedienungsanleitung
-
des Ladesystems
7
