4.6.2

Reg on (Regler ein)

Das „Reg on"-Kabel sollte mit einem Relais oder einem ungeerdeten Öldruckschalter unterbrochen werden. Bei
Verwendung eines Relais kann dieses über den Zündschalter mit Strom versorgt werden.
ACHTUNG!
Das „Reg on"-Kabel muss zum Pluspol der geladenen Batterie führen, da dies auch
die Spannungsmessung für den Regler ist. Andernfalls können die Batterien
überladen und beschädigt werden. Siehe Abbildung 7.
Wenn der Motor nicht läuft, muss der Schalter „S1" geöffnet sein, da sonst die
Feldwicklungen der Lichtmaschine durch Überhitzung beschädigt werden.
Hinweis: Ein zusätzlicher Kippschalter kann in Reihe mit dem Schalter „S1" hinzugefügt werden, um die
Lichtmaschine manuell abzuschalten, wenn ein erhöhter Antrieb erforderlich ist.

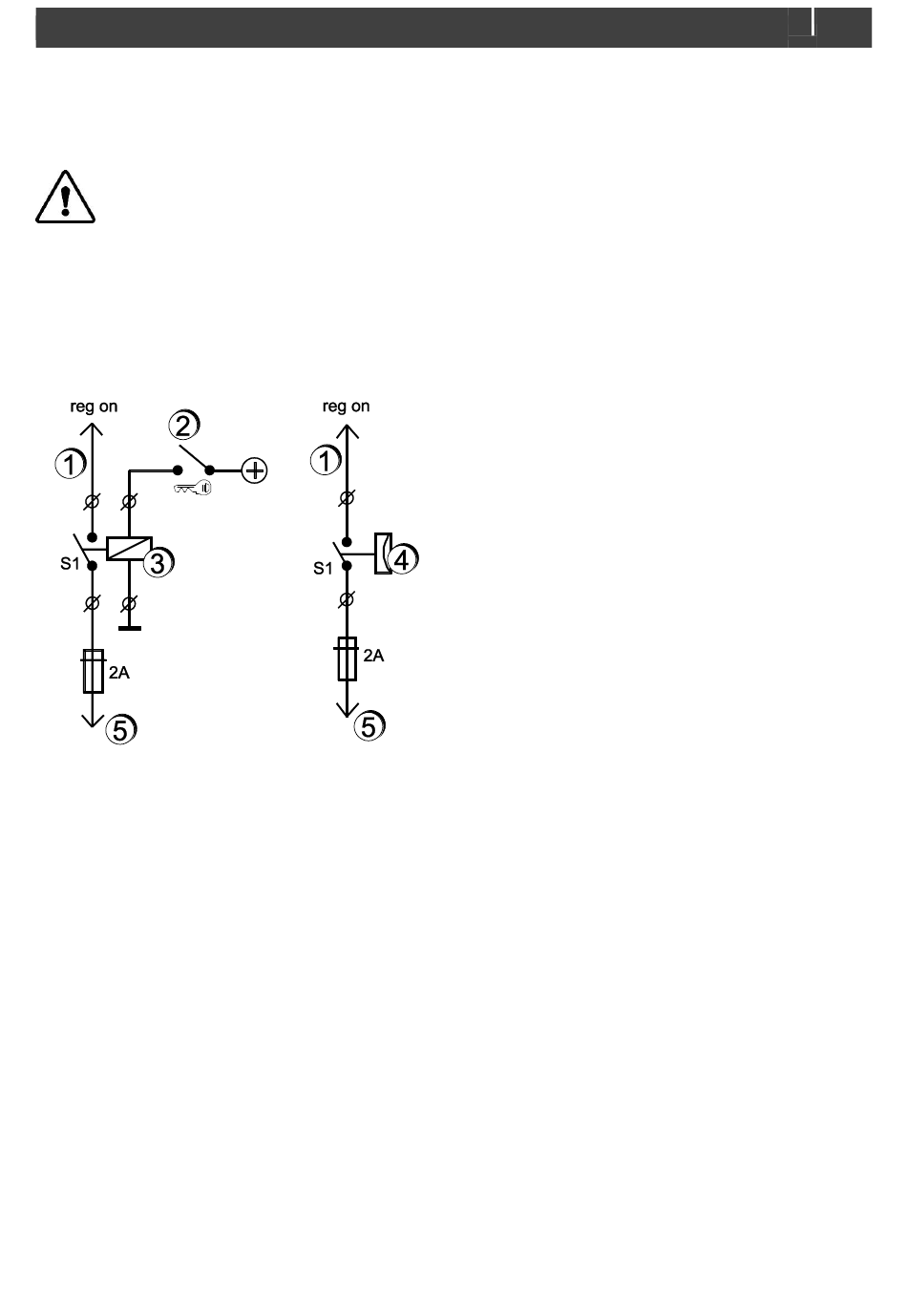

Abbildung 7: Anschluss des Zündschalters (links) und eines unabhängigen (ungeerdeten) Öldruckschalters mit
normalerweise offenem Kontakt (rechts)
Alpha Lichtmaschine & Alpha Pro Regler
1
2
3
4
5
Bedienungsanleitung
-
Braunes Kabel
Zündschalter
Relais
Öldruckschalter, normalerweise geöffnet
Pluspol der aufzuladenden Batterie
