4.6.5

Verwendung eines Batterietrennschalters (optional)

Wenn zwei oder mehr Batteriebänke gleichzeitig geladen werden müssen, wird die Verwendung eines
Batterietrennschalters empfohlen. Siehe Abbildung 9 für Details der Installation. Siehe ANHANG, Abbildungen A-
11 und A-13, für Installationsbeispiele.
ACHTUNG!
Wenn ein
Lichtmaschine und dem (+) Pluspol der Batterie vorhanden ist, müssen sowohl das
rote [+bat] Kabel als auch die braunen [reg on] Kabel mit dem (+) Pluspol der Batterie
verbunden werden. Schließen Sie diese Kabel nicht an den Eingang des
Batterietrennschalters an.
Hinweis: Da die Batteriespannung durch den Alpha-Pro-Regler erfasst wird, können Sie einen Batterietrenn-
schalter verwenden, der keinen Spannungsmessanschluss hat.

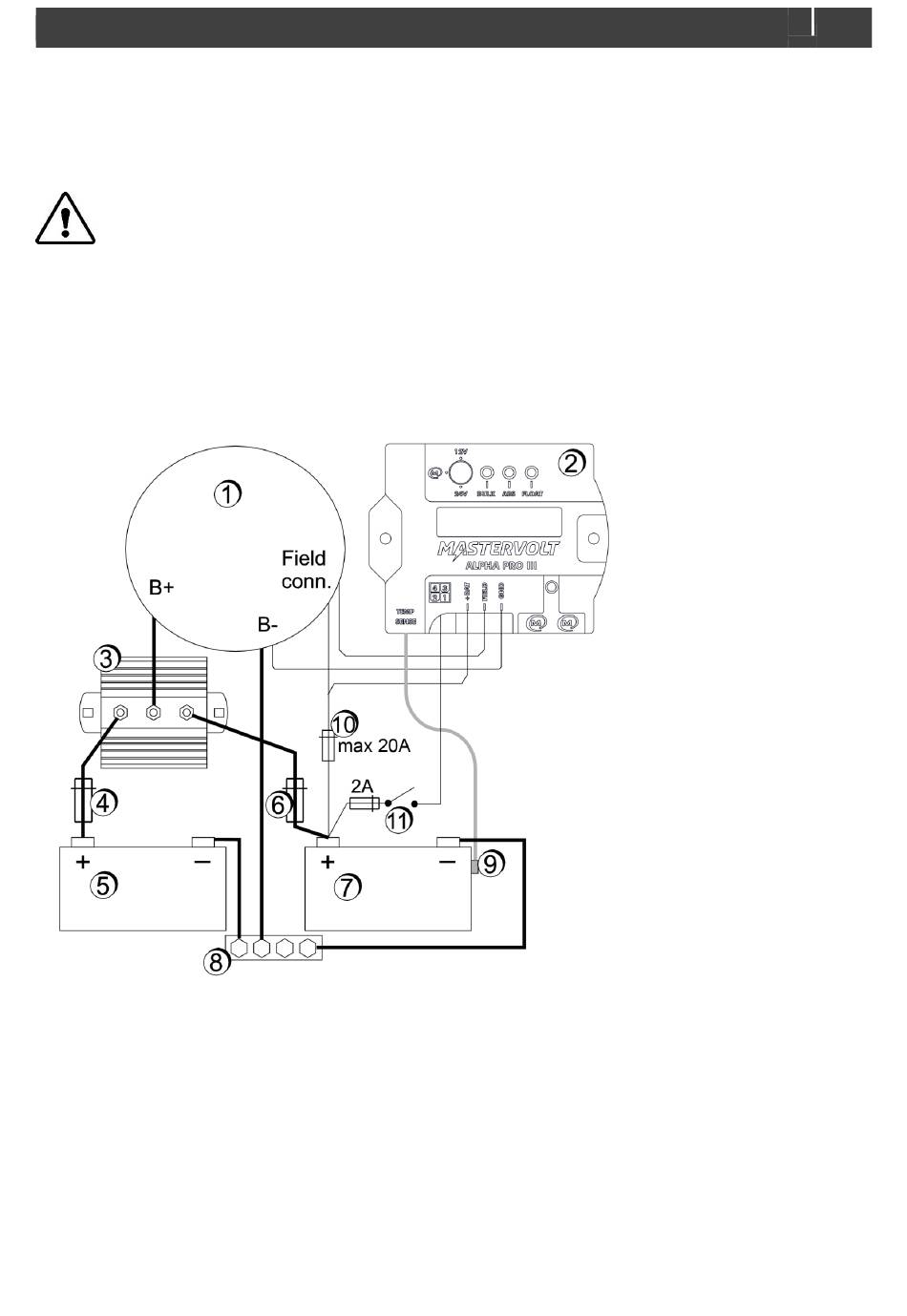

Abbildung 9: Installation Alpha-Pro
Alpha Lichtmaschine & Alpha Pro Regler
Standard-Batterietrennschalter
Bedienungsanleitung
-
zwischen der B+
1. Lichtmaschine
2. Alpha-Pro-Regler
3. Batterietrennschalter
4. Sicherung Zusatzbatterie
5. Zusatzbatterien
6. Hauptbatteriesicherung
7. Hauptbatterien
8. Minus-Sammelschiene
9. Batteriesensor an der
Hauptbatterie
10. Max. Austauschbare 20-
A-Sicherung zwischen
Batterie-Pluspol und
Lichtmaschinen-
Feldanschluss. 10-A-
Sicherung für Mastervolt-
Lichtmaschinen
verwenden.
11. Zündrelais oder
Öldruckschalter, zum
Anschluss an Regler Ein
(Reg on).
15
-Klemme der
