Anschluss eines Drehzahlmessers (optional)

Wenn ein Drehzahlmesser verwendet wird, muss er zwischen der W-Klemme der Lichtmaschine und der B-
Klemme der Lichtmaschine (oder dem Minuspol der Batterie) angeschlossen werden. Das weiße Kabel vom
Kabelbaum muss an den Alpha-Pro Regler angeschlossen werden. Siehe Abbildung 8.
Hinweis: Bei einigen Lichtmaschinen ist die W-Klemme durch ein „R" anstelle eines „W" gekennzeichnet.
Der Alpha-Pro-Regler verfügt über dieselbe Funktion, die auch in seine MasterBus-Funktionalität integriert ist,
sodass die Anzahl der Umdrehungen auch auf einer mit dem MasterBus verbundenen Anzeige angezeigt werden
kann.

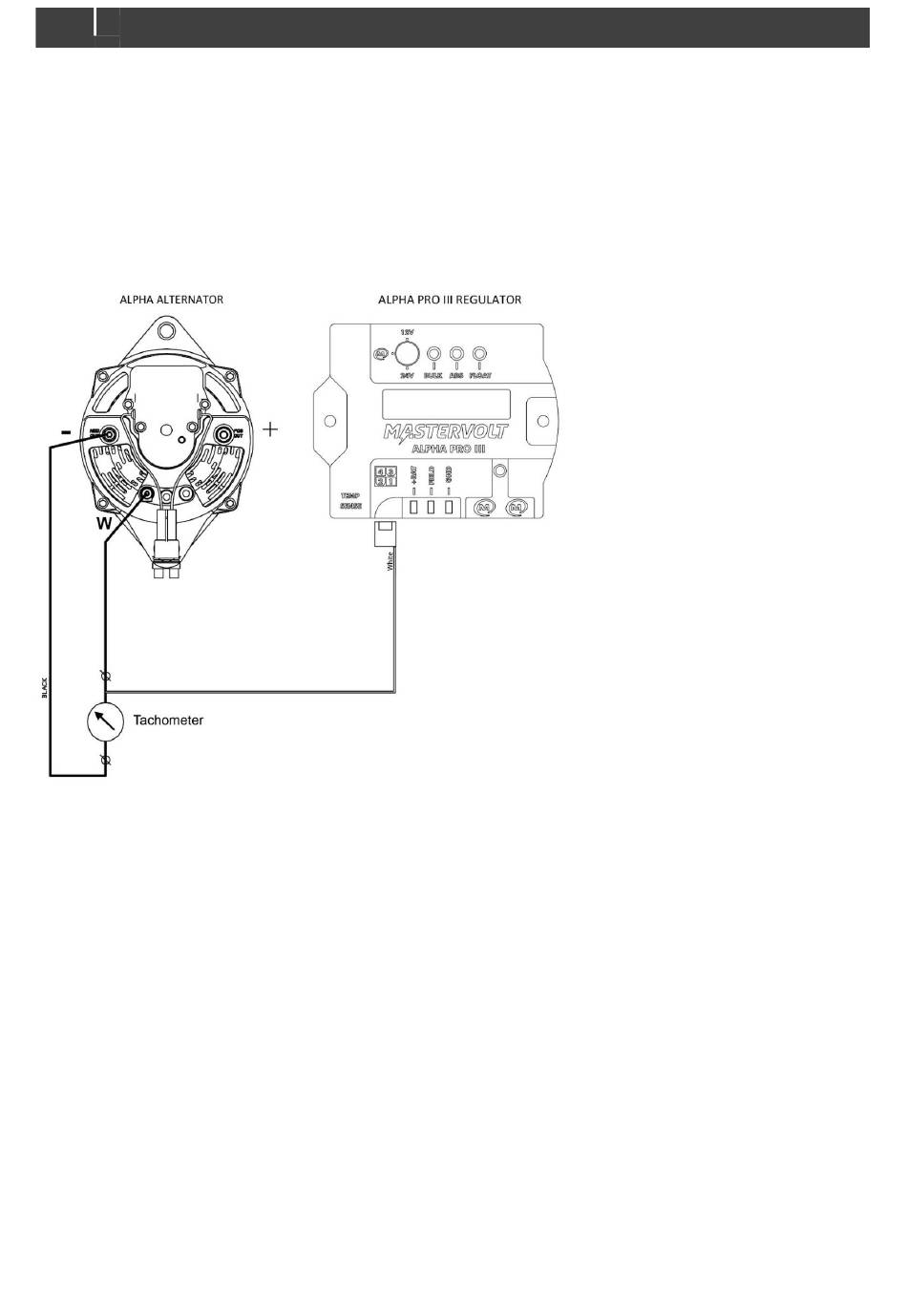

Abbildung 8: Anschluss eines Drehzahlmessers (detaillierte Einbauzeichnungen siehe ANHANG Abbildungen A-6
bis A-9)
4.6.4

Anschluss einer D+ Leuchte (optional)

Um den ordnungsgemäßen Betrieb der Lichtmaschine zu überprüfen, wird häufig eine Anzeigeleuchte verwendet.
Diese Leuchte erlischt, wenn die Lichtmaschine geladen wird.
Die D+ Steuerung wird auch für Alarmanzeigen verwendet:
• I-Feld zu hoch: 3 x kurzes Blinken alle 2 Sekunden
• U-Batterie zu hoch: 2 x kurzes Blinken alle 2 Sekunden
• I-Feld zu niedrig: 1 x kurzes Blinken alle 2 Sekunden
