BASETech E0217 Bedienungsanleitung

Bedienungsanleitung

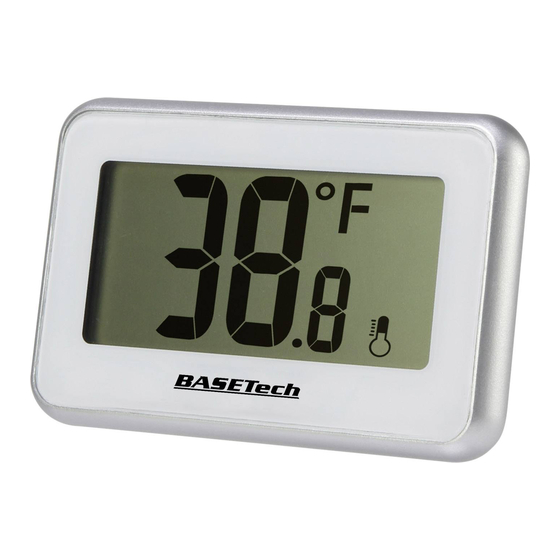

Thermometer E0217
Best.-Nr. 1426893
Bestimmungsgemäße Verwendung
Das Produkt dient zur Messung von Temperatur in Grad Celsius (°C) oder Fahrenheit (°F), welche auf
dem eingebauten LC-Display angezeigt werden. Die Anzeige der Einheit ist umschaltbar. Die Maximal- und
Minimalwerte der Temperaturen eines Tages werden gespeichert und können angezeigt werden.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit
Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie
diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Lieferumfang
• Thermometer
• Knopfzelle CR2025 (werksseitig eingelegt)
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder
scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
an die das Produkt angeschlossen wird.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
b) Batterie
• Achten Sie beim Einlegen der Batterie auf die richtige Polung.
• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden, um
Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien
können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten
Batterien sollten Sie daher Schutzhandschuhe tragen.
• Bewahren Sie Batterie außerhalb der Reichweite von Kindern auf. Lassen Sie Batterie nicht
frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.
• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie sie
nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht
Explosionsgefahr!
Bedienelemente
2
1
1 Taste °C / °F
2 Taste MAX MIN
3 Aufsteller/Hänger
3
4 Batteriehalter (Herausziehen)
4
Display-Symbole
MIN / MAX MIN -Symbol / MAX-Symbol
°C / °F
Anzeigesymbole der
Temperatureinheit
Inbetriebnahme
a) Batterie aktivieren und wechseln
• Bei Anlieferung ist bereits eine Knopfzelle in das Batteriefach eingelegt. Ziehen Sie vor der ersten
Benutzung den Kunststoff-Schutzstreifen aus dem Batteriefach heraus. Der Schutzstreifen dient dazu,
eine vorzeitige Entladung der Batterie zu verhindern.
• Ein Batteriewechsel ist erforderlich, sobald die Anzeige deutlich schwächer wird oder komplett erloschen
ist. Gehen Sie wie folgt vor, um eine Batterie einzulegen:
• Ziehen Sie den Batteriehalter (4) auf der Unterseite des Thermometers heraus (Pfeilrichtung beachten).
• Legen Sie eine 3 V Knopfzelle vom Typ CR2025 (im Lieferumfang enthalten) polungsrichtig in den
Batteriehalter (Plus/+ und Minus/- beachten).
• Schieben Sie den Batteriehalter wieder in der richtigen Orientierung ein. Achten Sie darauf, dass er korrekt
im Gehäuse einrastet.
Orientieren Sie sich beim Einlegen/Wechseln der Batterie auch an der Abbildung auf der
Rückseite des Produkts.
Aufstellen oder Aufhängen
• Klappen Sie den Aufsteller (3) nach unten auf. Stellen Sie das Produkt auf eine waagerechte, stabile,
ausreichend großen Fläche mit dem Aufsteller auf. Schützen Sie wertvolle Möbeloberflächen mit einer
geeigneten Unterlage, um Kratzspuren zu vermeiden.
• Klappen Sie den Aufsteller (3) nach oben auf. Hängen Sie das Produkt an einer entsprechenden Stelle
im Kühlschrank auf, oder befestigen Sie es mit dem Magneten auf einem ferromagnetischen Untergrund.
Bedienung
a) Temperatur anzeigen
• Nach dem Einlegen der Batterie leuchten alle Anzeigeelemente im LC-Display kurz auf.
• Die momentane Temperatur wird angezeigt.
• Um die Temperatureinheit zu wählen, drücken Sie die Taste °C / °F (1). Die Einheit wird umgeschaltet.
• Erneutes Drücken schaltet sie in die Ausgangsstellung zurück. Sie können zwischen Grad Celsius und
Grad Fahrenheit wählen.
• Wenn die gemessene Temperatur über +60 °C steigt wird HH.H angezeigt.
• Wenn die gemessene Temperatur unter -20 °C fällt wird LL.L angezeigt.
b) Max/Min Werte anzeigen und löschen
• Drücken Sie die Taste MAX MIN (2), um die Maximal- und Minimalwerte der Temperatur anzuzeigen.
Einmal drücken zeigt die gemessene Maximaltemperatur, zweimal drücken zeigt die minimale
gemessene Temperatur an, dreimaliges Drücken schaltet die Anzeige im LC-Display wieder zur Anzeige
der Momentantemperatur.
• Die Symbole MIN (Minimalwert) oder MAX (Maximalwert) werden zusammen mit den Werten angezeigt.
• Wenn Sie die Anzeige von Maximal- und Minimalwerten der Temperatur nicht wieder um-/ausschalten,
kehrt die Temperaturanzeige im LC-Display nach ca. 10 Sekunden wieder in die Normalanzeige zurück.
• Drücken und halten Sie die Taste MAX MIN (2) für 2 Sekunden, um die Maximal- und Minimalwerte der
Temperatur zu löschen.
• Ein Entfernen und Wiedereinsetzen der Batterien löscht die gespeicherten Werte ebenfalls und setzt den
gesamten Speicher des Produkts zurück.
Pflege und Reinigung
• Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen Sie es
deshalb niemals. Das Gerät ist bis auf eine gelegentliche Reinigung wartungsfrei.
• Entnehmen Sie vor die Batterie vor einer Reinigung.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische
Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts. Drücken Sie beim Reinigen
nicht zu stark auf die Oberfläche, um Kratzspuren zu vermeiden.
• Staub kann sehr leicht mit einem sauberen, langhaarigen Pinsel entfernt werden.
Entsorgung
a) Produkt
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.
b) Batterien
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten
Batterien verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.
Schadstoffhaltige Batterien sind mit dem nebenstehenden Symbol gekennzeichnet, das
auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das
ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die
Bezeichnung steht auf den Batterien z.B. unter dem links abgebildeten Mülltonnen-Symbol).
Ihre verbrauchten Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde,
unseren Filialen oder überall dort abgeben, wo Batterien verkauft werden.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Stromversorgung .................................. 1 x 3 V/DC Batterie, Typ CR2025 (im Lieferumfang enthalten)
Batterielebensdauer ............................. ca. 12 Monate
Anzeigebereich (Temperatur) ............... -20 bis +60 °C
Genauigkeit .......................................... ±1 °C (zwischen -20 bis +60 °C)
Betriebs-/Lagerbedingungen ................ -20 bis +60 °C, 20 - 90 % rF
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2016 by Conrad Electronic SE.
Batteriesymbol
Frostsymbol (erscheint bei Temperaturen unter 0 °C)
Thermometersymbol
*1426893_v2_0916_02_DS_m_2L_(2)
