BASETech BT-80 Bedienungsanleitung

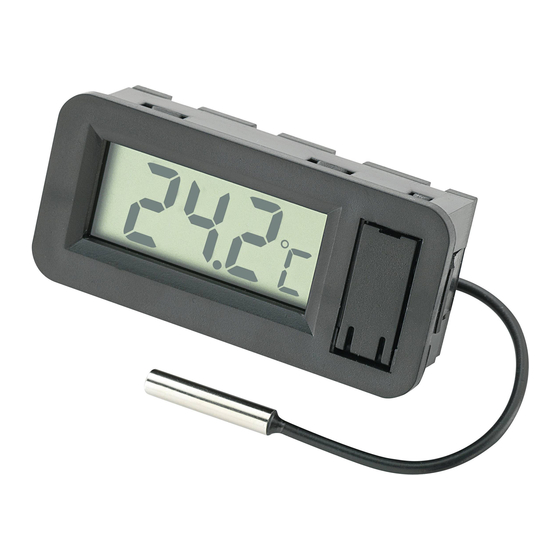

BT-80 EINBAUTHERMOMETER
Best.-Nr. 10 17 12
1. Bestimmungsgemäße Verwendung
Dieses Produkt dient der Temperaturmessung im Bereich von -50 bis +70 ºC. Die Stromversorgung
des Produkts erfolgt über eine LR44 Batterie. Das Produkt ist dazu bestimmt in einer Einbauöffnung von
56,5 x 25,5 x 16 mm (B x H x T) fest installiert zu werden. Das Produkt ist für industrielle Anwendungen nicht
geeignet. Ausschließlich in trockenen Innenräumen zu verwenden.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese
auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
2. Lieferumfang
• Einbauthermometer
• Bedienungsanleitung
3. Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben
zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen
wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt
in solchen Fällen die Gewährleistung/Garantie.
Personen / Produkt
• Bohren Sie keine Löcher oder drehen Sie keine Schrauben zur Befestigung des Produkts in das Gehäuse.
Dadurch kann das Produkt beschädigt und in der Sicherheit beeinträchtigt werden.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen,
hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es
vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe
wird es beschädigt.
Batterien
• Achten Sie beim Einlegen der Batterien auf die richtige Polung.
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch
Auslaufen zu vermeiden. Auslaufende oder beschädigte Akkus können bei Hautkontakt Säureverätzungen
hervorrufen. Beim Umgang mit beschädigten Akkus sollten Sie daher Schutzhandschuhe tragen.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei
herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.
• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer.
Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr!
Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw.
einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie
sich an unseren technischen Kundendienst oder an andere Fachleute.
4. Montage
Das Anzeigemodul mit dem LC-Display darf nicht innerhalb von Kühlgeräten angebracht
oder betrieben werden.
1. Machen Sie eine rechteckigen Frontplattenausschnitt mit den folgenden Abmessungen:
56,5 x 25,5 x 16 mm (B x H x T)
2. Verwenden Sie eine Wasserwaage, um die horizontale Ausrichtung vorzunehmen.
3. Stecken Sie das Einbauthermometer durch die Öffnung und schieben Sie es vorsichtig am vorderen
Gehäuse, nicht am LC-Display, in die richtige Position. Stellen Sie sicher, dass das Einbauthermometer
fest sitzt.
5. Batteriewechsel
Version 11/12
1. Öffnen Sie das Batteriefach. Es befindet sich auf der Vorderseite, neben dem LC-Display.
2. Setzen sie eine LR44 Batterie in das Batteriefach ein, wobei die korrekte Polarität zu beachten ist.
3. Schließen Sie das Batteriefach wieder.
6. Inbetriebnahme
Achten Sie beim Verlegen des Temperaturfühlers darauf, dass die Tür des Kühl- oder
Gefrierschranks dicht schließt.
Der Temperaturfühler sollte mittig positioniert werden und weder die Wände noch das
Kühlgut berühren.
1. Sobald die Batterie eingesetzt wurde, ist das Einbauthermometer automatisch eingeschaltet.
2. Verlegen Sie den Temperaturfühler in den Kühl- oder Gefrierschrank.
3. Das Display zeigt „L" an, wenn die gemessene Temperatur -50 ºC unterschreitet.
4. Das Display zeigt „H" an, wenn die gemessene Temperatur +70 ºC überschreitet.
5. Entnehmen Sie die Batterie, um das Thermometer auszuschalten.
7. Entsorgung
Produkt
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.
Batterien / Akkus
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus
verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.
Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet,
das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das
ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung
steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde,
unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
8. Technische Daten
Betriebsspannung:
Messbereich:
Ansprechzeit:
Auflösung
Genauigkeit:
Betriebstemperatur:
Betriebsluftfeuchtigkeit:
Kabellänge:
Abmessungen (B x H x T): 63 x 30 x 19 mm
Gewicht:
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen
Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.
© 2012 by Conrad Electronic SE.
1 x 1,5 V/DC, Knopfzelle, Typ LR44
-50 bis +70 ºC
10 s
0,1 ºC bei >-20 ºC, 1 ºC bei ≥-20 ºC
±1 ºC (-20 bis +70 ºC)
±2 ºC (-50 bis -20 ºC)
-5 bis +50 ºC
5 – 80 %
1 m (Temperaturfühler)
41 g
